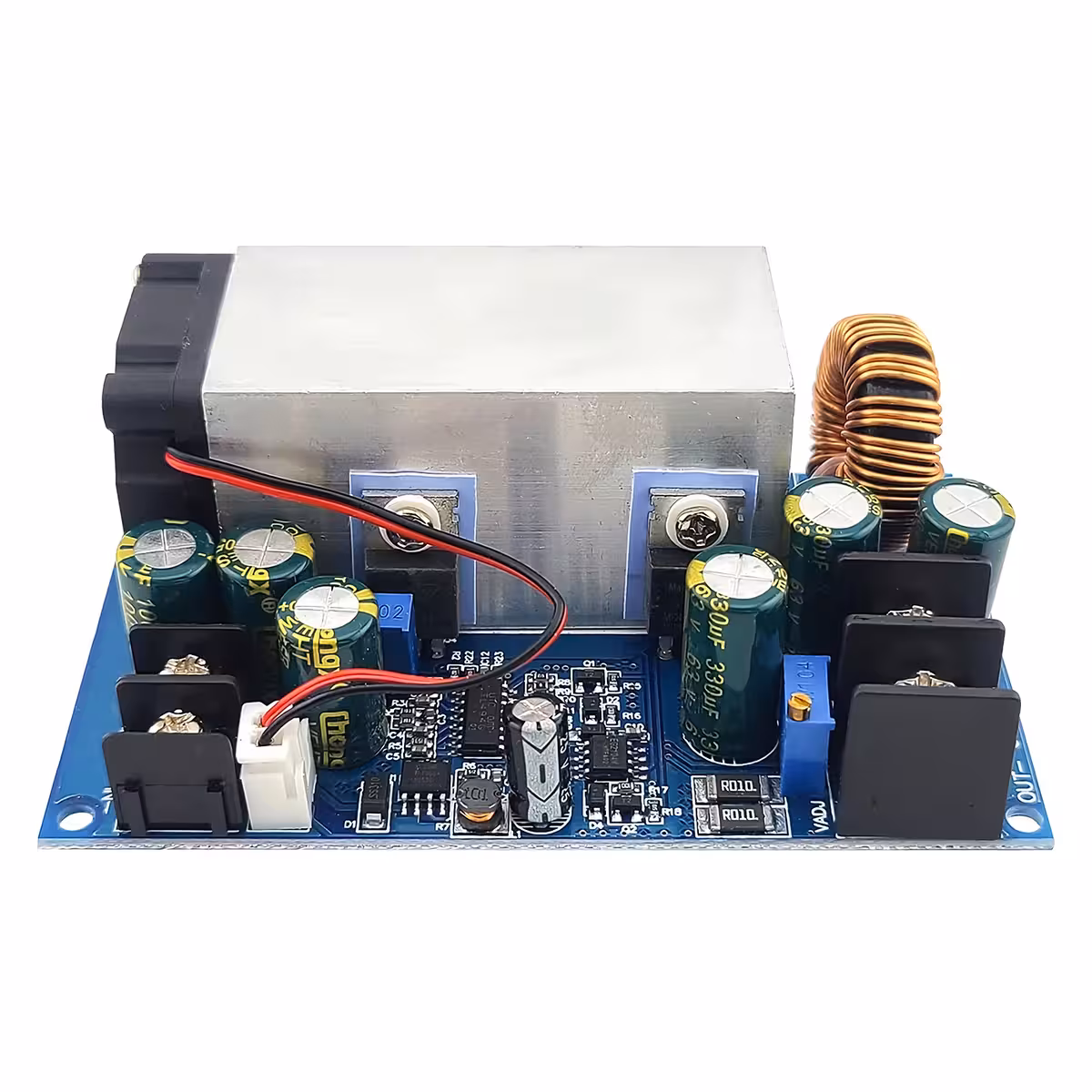

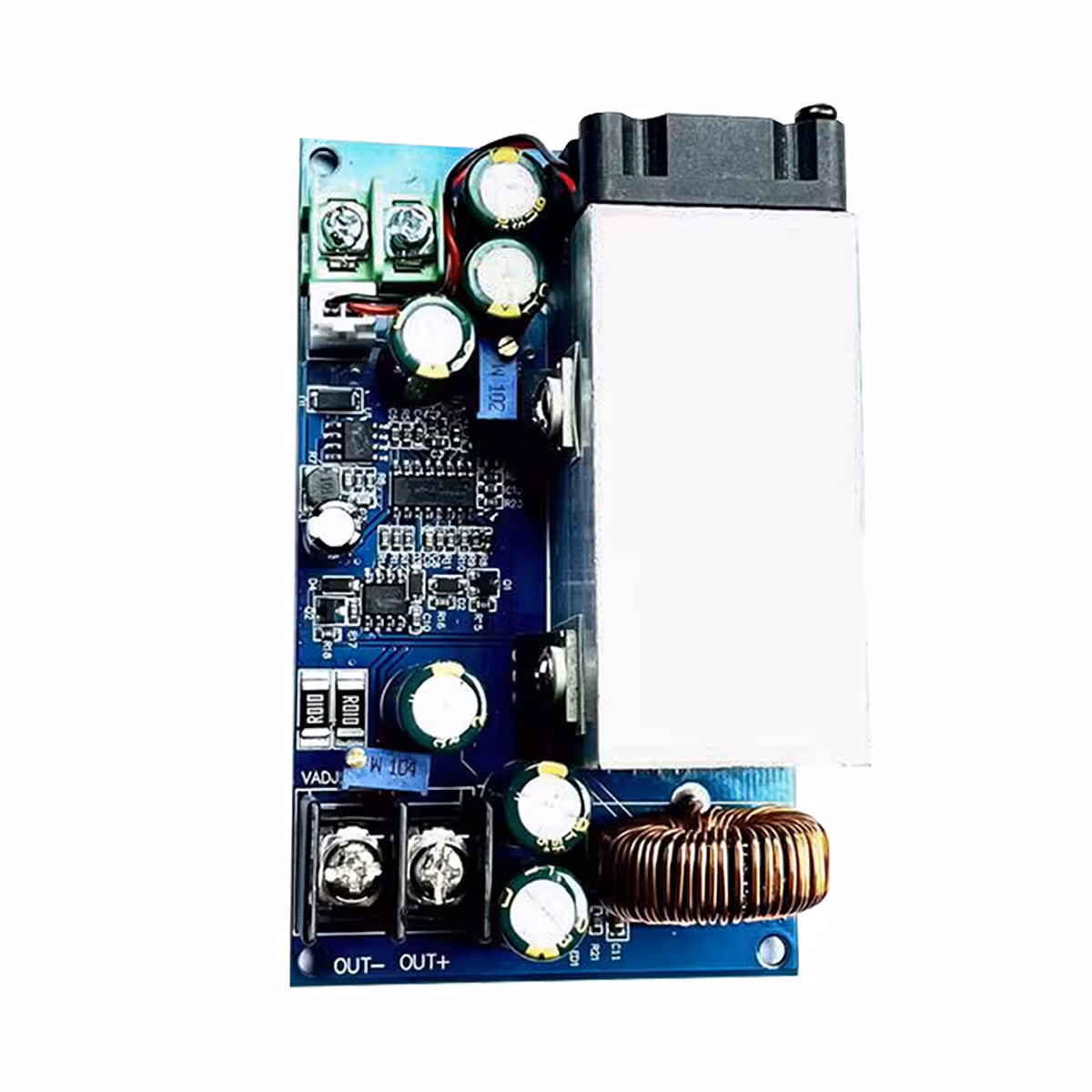

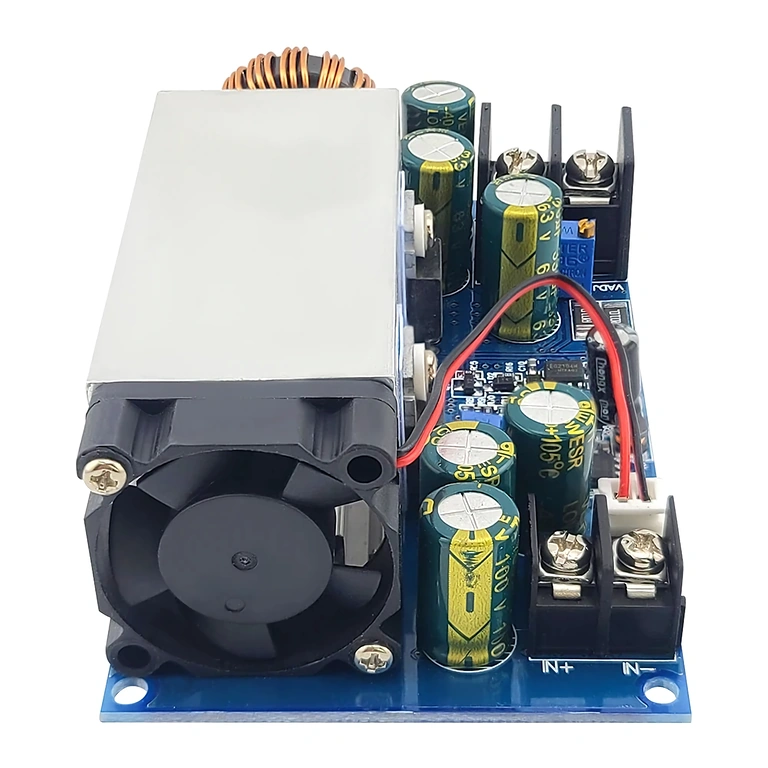

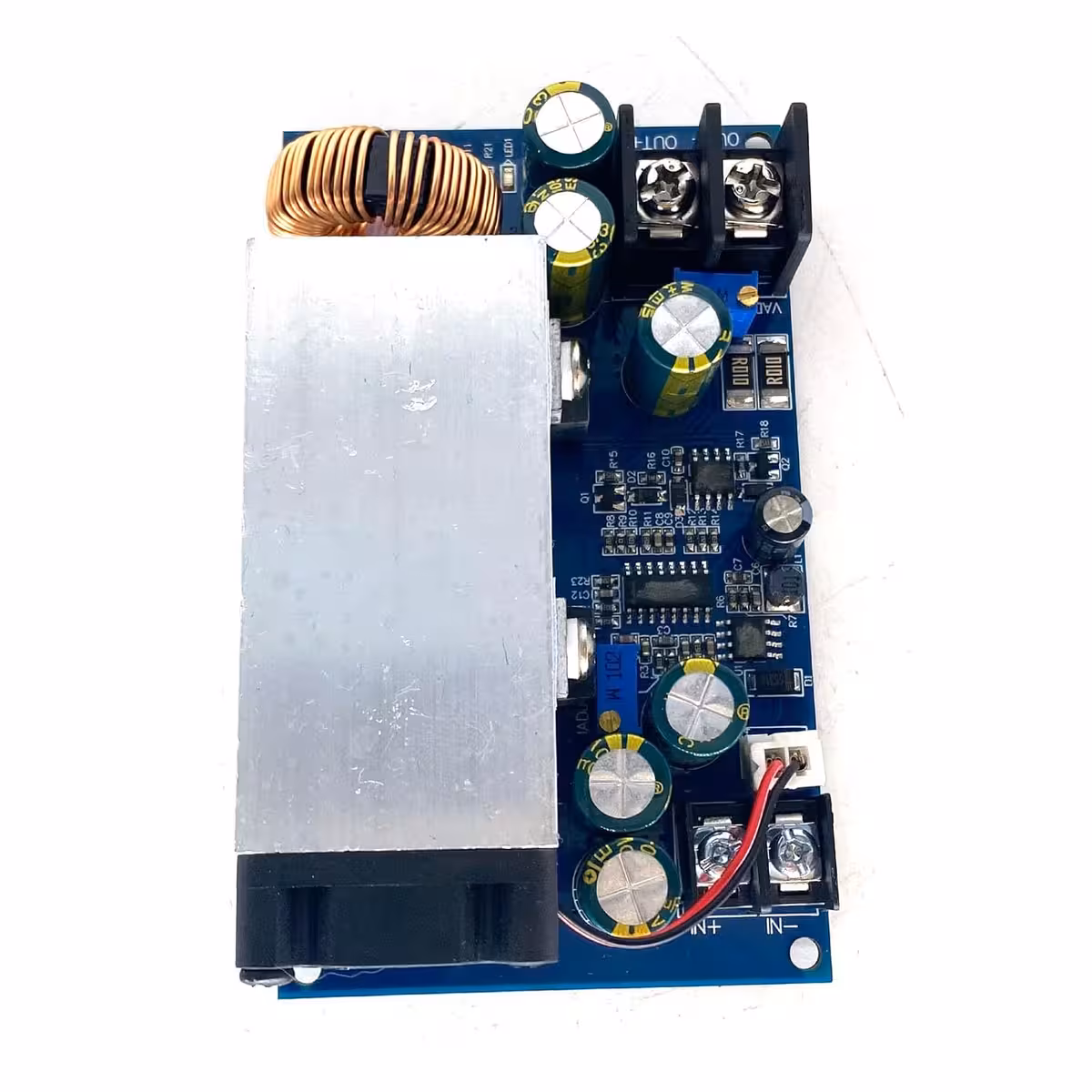

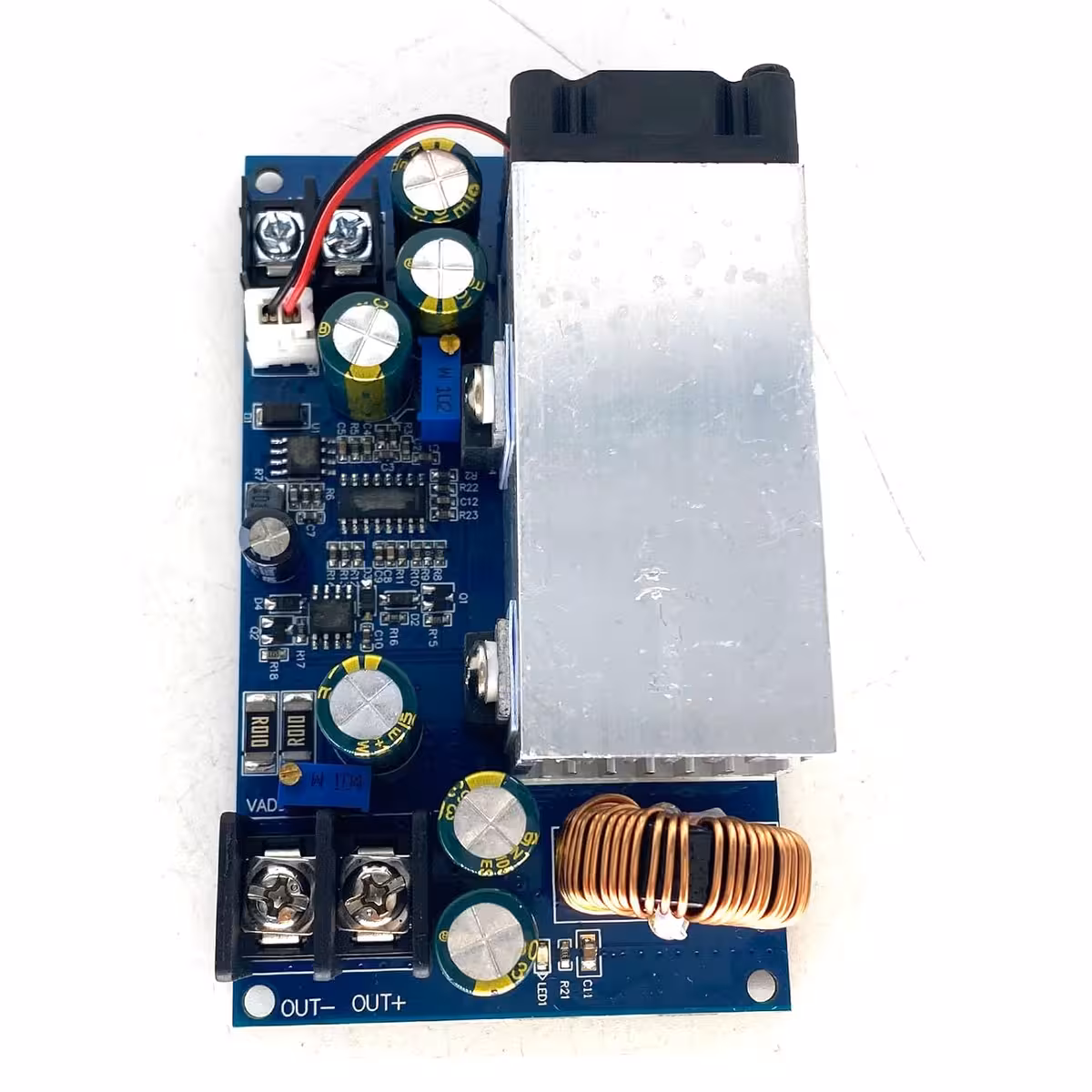

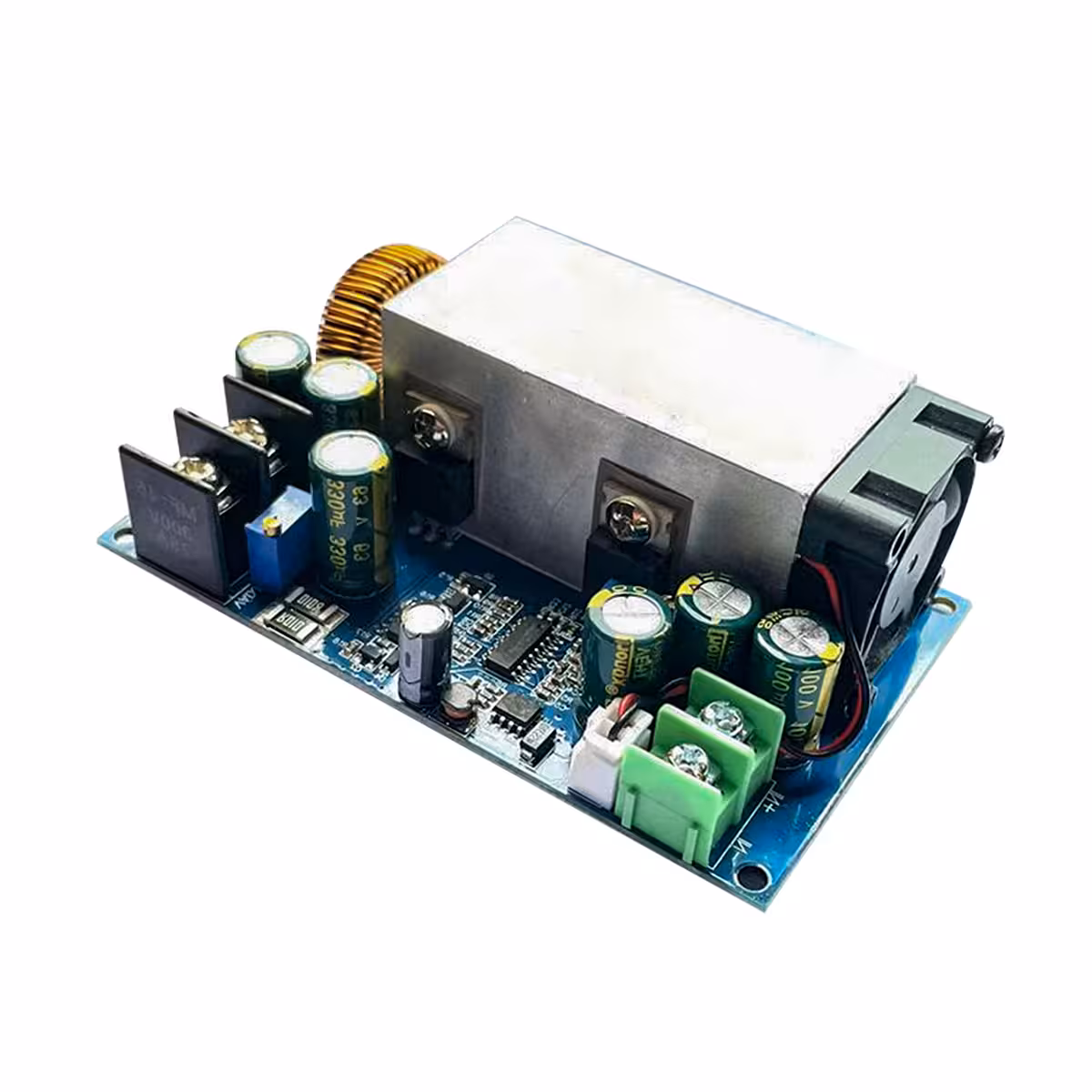

Der DC-DC Step-Down Converter 600W 25A reduziert die Spannung von 12–75V auf 2,5–60V und ermöglicht die Einstellung sowohl der Spannung (CV) als auch des Stroms (CC). Er bietet hohe Effizienz, Schutz durch Strombegrenzung und ist ideal für geregelte Stromversorgung, Batterieladung (mit Anti-Reflux-Diode), Tests und DIY-Projekte.
Vorteile
Präzise Regelung von Spannung und Strom.
Kompatibel mit Quellen bis zu 75V.
Hohe Effizienz bis zu 95%.

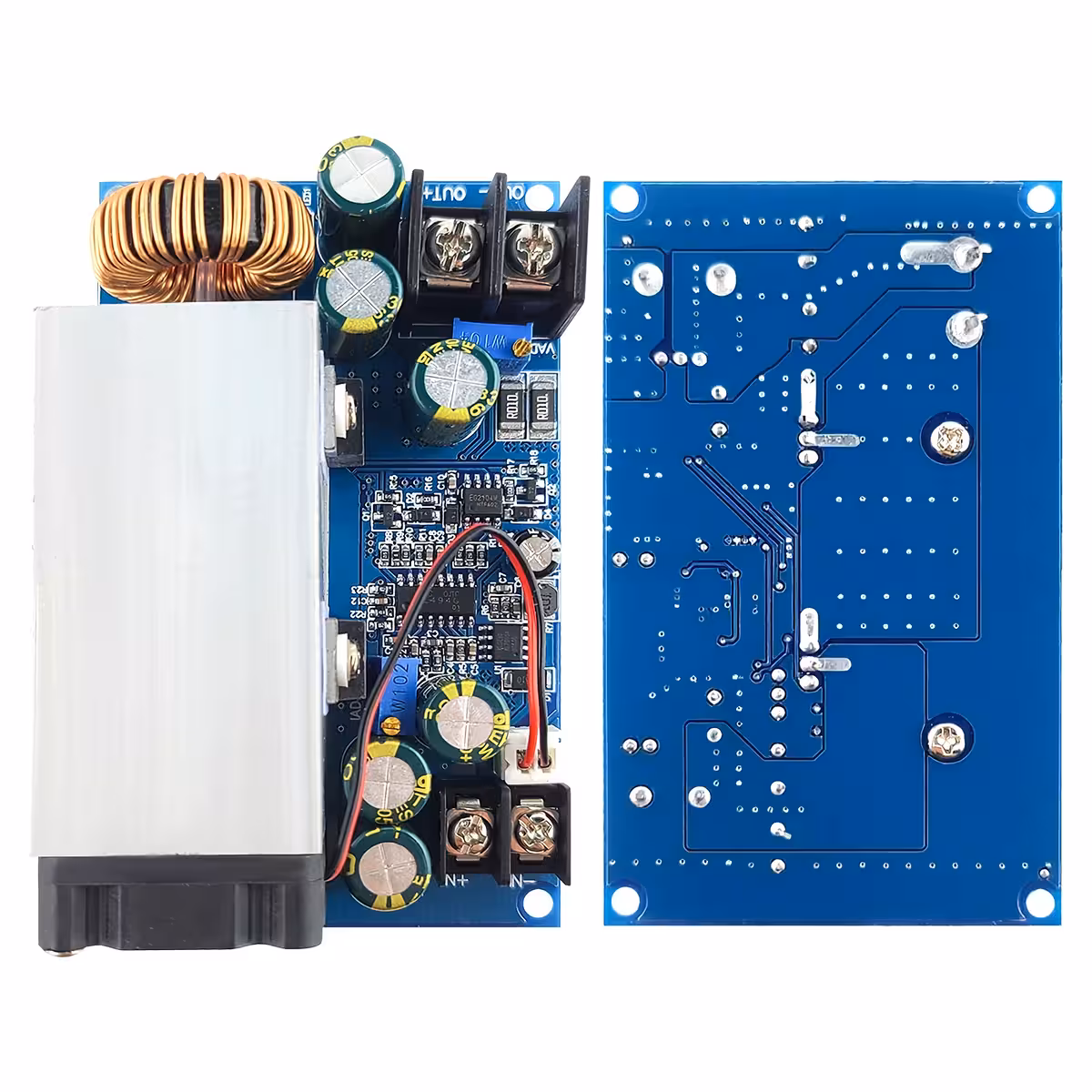

Schnelle Steuerung über die Potentiometer VIADJ und IADJ.
Technische Spezifikationen und Hauptmerkmale
Parameter
Wert
Maximale Leistung
600W (500W empfohlen für Dauerbetrieb)
Ausgangsstrom
1–25A
Eingangsspannung
12–75V
Ausgangsspannung
2,5–60V (nur Step-Down)
Modi
CV (Spannung konstant) / CC (Strom konstant)
Effizienz
Bis zu 95%
Arbeitsfrequenz
80 kHz
Anzeige
Blaue LED (Ausgangsspannung)
Kurzschlussschutz
Strombegrenzung (CC)
Kompatibilität der Lasten
Batterien, kleine Motoren, elektronische Module
Warnhinweise
Keine Schutzvorrichtung bei umgekehrter Polarität; erfordert Anti-Reflux-Diode bei induktiven Lasten

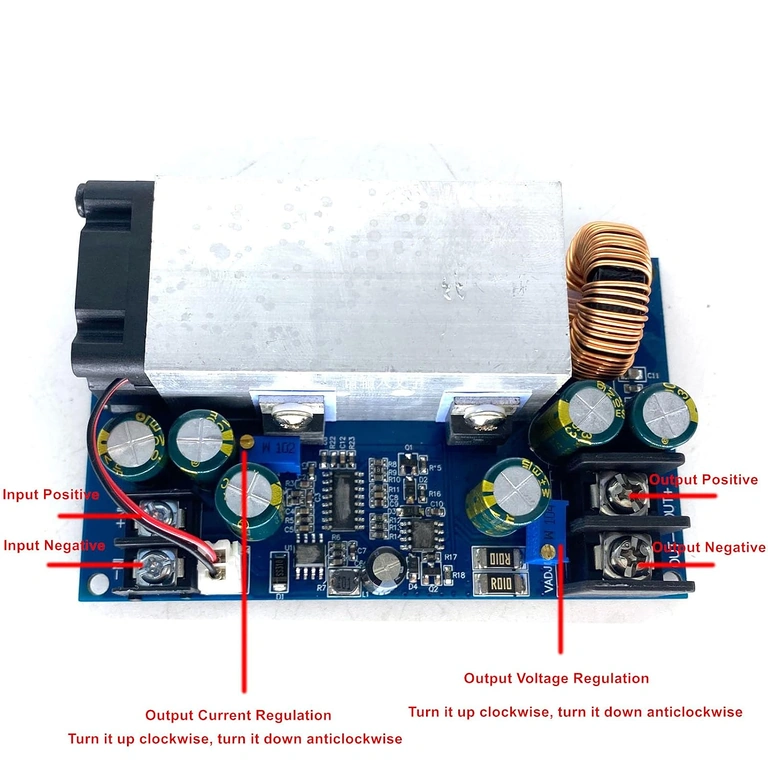

Justieranweisungen
Verwenden Sie ein Multimeter zur Kalibrierung.
VIADJ: im Uhrzeigersinn = höhere Spannung; gegen den Uhrzeigersinn = niedrigere Spannung.
IADJ: Beginnen Sie mit dem Minimum (10 Umdrehungen gegen den Uhrzeigersinn), und erhöhen Sie es dann auf den gewünschten Strom.
Verbinden Sie den Eingang nicht direkt mit dem Ausgangs-Masse.
Das Modul funktioniert ausschließlich als Step-Down.
Best Practices
Überprüfen Sie die Polarität vor der Verbindung.
Verwenden Sie eine Anti-Reflux-Diode bei Motoren.
Stellen Sie eine Kühlung bei hohen Lasten sicher.
Anwendungen
Batterieladung (mit Anti-Reflux-Diode)
Stromversorgung von Modulen, kleinen Motoren, Konvertern
Labor und Tests
DIY-Projekte und Automatisierung
Lieferumfang
1 × Step-Down Modul 600W 25A
Kann die Spannung erhöht werden?
Nein. Das Modul funktioniert nur als Step-Down; VOUT muss immer kleiner als VIN sein.
Was passiert, wenn ich die Polarität umkehre?
Es gibt keinen Schutz. Trennen Sie das Modul sofort und verbinden Sie es korrekt.
Benötige ich eine Diode bei Motoren?
Ja. Induktive Lasten erfordern eine Anti-Reflux-Diode zum Schutz des Moduls.
