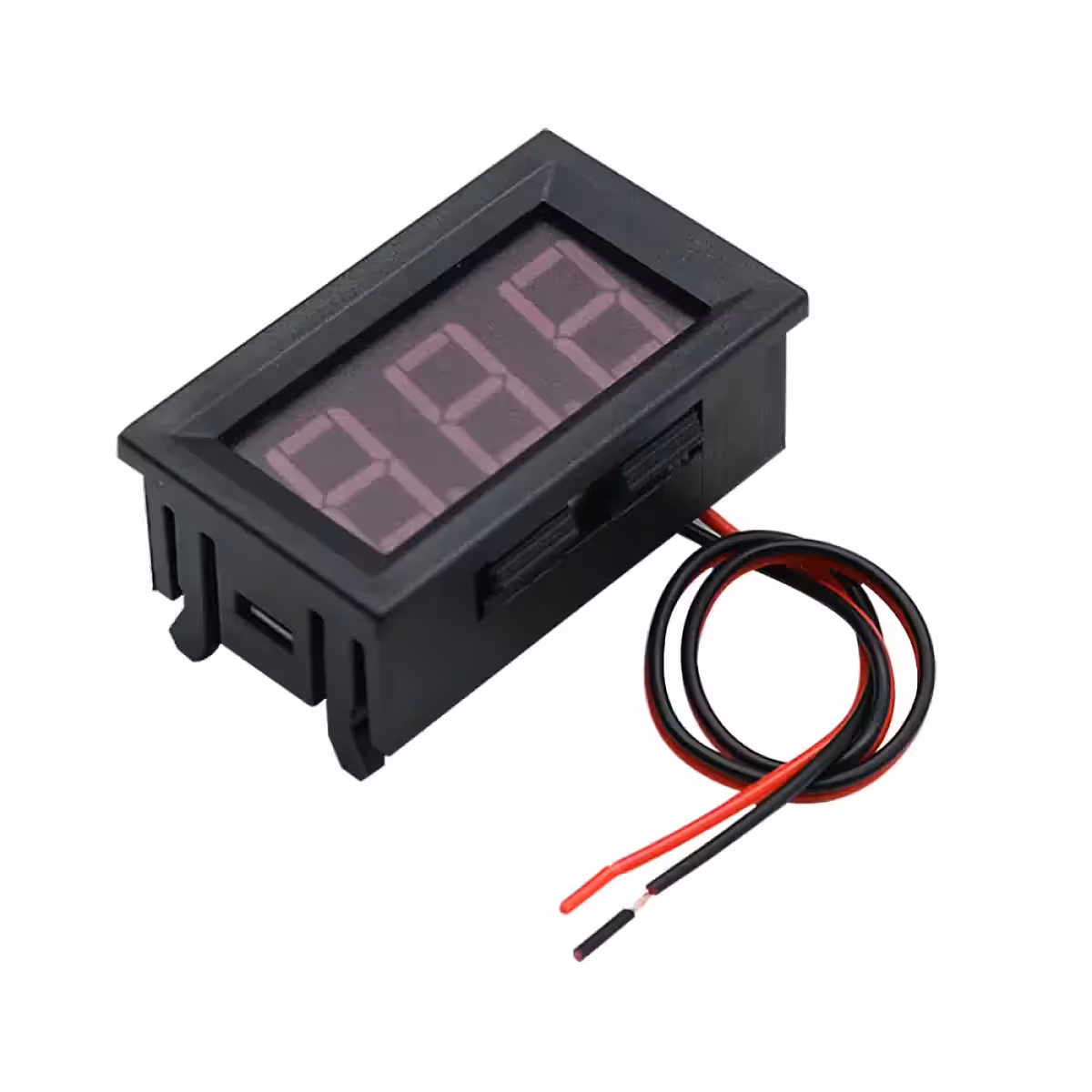

Digitales AC-Einbauvoltmeter — präzise Messwerte, einfache Montage
Sie möchten die Spannung in Ihrem Schaltschrank zuverlässig überwachen, ohne ein zusätzliches Netzteil oder separate Stromleitungen verlegen zu müssen? Dieses digitale AC-Einbauvoltmeter ist die ideale Lösung. Es bezieht seine Betriebsspannung direkt aus der zu messenden Leitung, bietet eine klare Anzeige auf dem blauen LED-Display und ist sowohl für einphasige als auch für dreiphasige Systeme bestens geeignet.
Hinweis: Dieses Modell ist ausschließlich für Wechselspannung (AC) ausgelegt. In Drehstromsystemen erfolgt der Anschluss zwischen zwei Phasen (Leiterspannung). In einphasigen Systemen wird es zwischen Phase und Neutralleiter angeschlossen.
Ihre Vorteile auf einen Blick:
- Keine externe Stromquelle erforderlich — die Versorgung erfolgt direkt über die Messspannung, was den Verkabelungsaufwand im Schaltschrank minimiert.
- Hohe Genauigkeit von ±1% — mit einer Abweichung von weniger als 2–4V bei 230V ideal für die kontinuierliche Überwachung in professionellen Umgebungen.
- Vielseitig einsetzbar — ein Gerät für 230V (Phase-Null) oder 380–400V (Phase-Phase) ohne Umbau.
- Gut ablesbares 0,56-Zoll LED-Display — große Ziffern, die auch aus der Entfernung oder bei schlechten Lichtverhältnissen hervorragend erkennbar sind.
- Feinjustierung per Trimmer — bei Bedarf lässt sich der Messwert in Sekundenschnelle mit einem Feinmechanik-Schraubendreher kalibrieren.
- Verpolungsschutz — schützt das Gerät bei versehentlichem Falschanschluss vor Schäden.
Technische Details und Leistung
Dank einer Eingangsimpedanz von über 1 MΩ belastet das Voltmeter den Messkreis praktisch nicht und beeinflusst somit nicht die Installation. Die mitgelieferten 20 cm langen Anschlusskabel erleichtern den Einbau in Standard-Schaltschränke, während das kompakte Gehäuse mit den Maßen 4,8 x 2,9 x 2,2 cm in nahezu jeden Ausschnitt passt. Das Gerät arbeitet zuverlässig in einem Temperaturbereich von -20°C bis +65°C und ist somit auch für Industrieanwendungen oder Außenbereiche bestens gerüstet.
| Parameter | Wert / Detail |
|---|---|
| Messart | Wechselspannung (AC) |
| Systemkompatibilität | Einphasig und Dreiphasig |
| Stromversorgung | Direkt über die Messspannung (kein externes Netzteil) |
| Genauigkeit | ±1% |
| Eingangsimpedanz | > 1 MΩ |

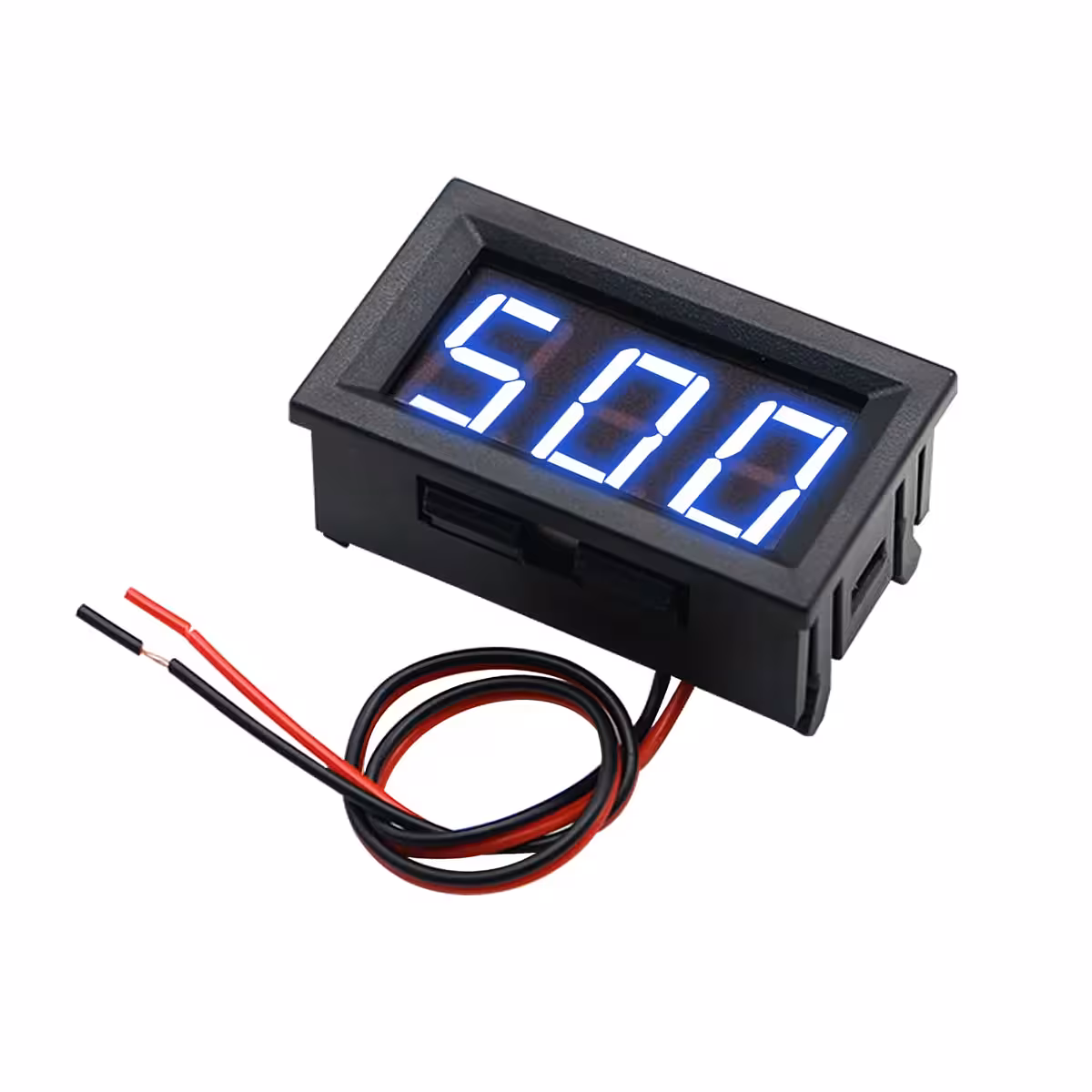

| Display | Blaues LED-Display, Ziffernhöhe 0,56 Zoll (14,22 mm) |
| Kabellänge | 20 cm (rot + / schwarz -) |
| Kalibrierung | Integriertes Trimmer-Potentiometer |
| Schutz | Verpolungsschutz |

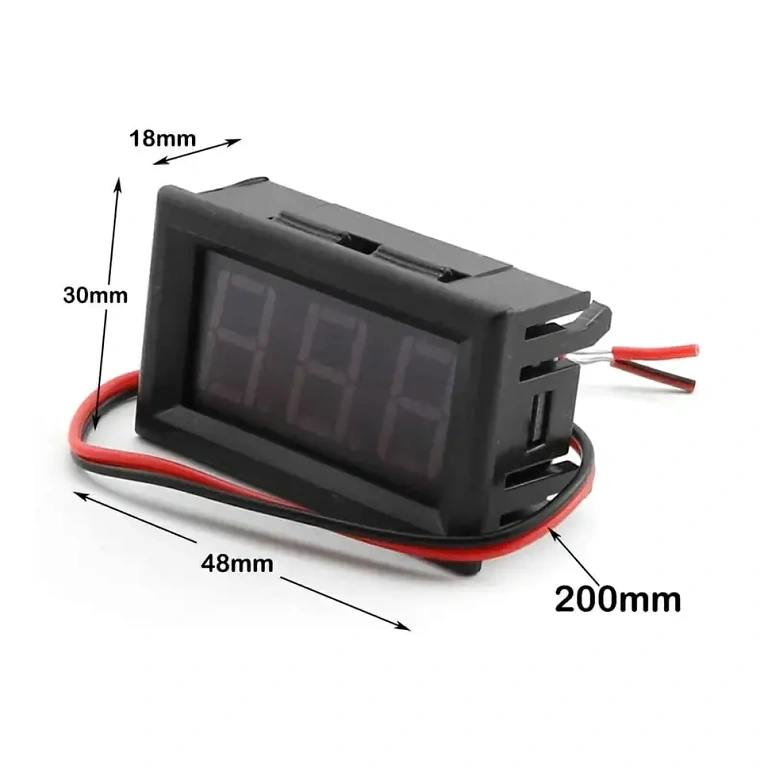

| Produktmaße | 4,8 x 2,9 x 2,2 cm |
| Einbauausschnitt | 4,6 x 2,7 cm |
| Nettogewicht | 18 g |
| Betriebstemperatur | -20°C … +65°C |
Montage- und Anwendungshinweise
- Trennen Sie den Stromkreis vor Beginn der Arbeiten vollständig vom Netz.
- Fertigen Sie einen passenden Ausschnitt im Gehäuse oder Panel an: 4,6 x 2,7 cm.

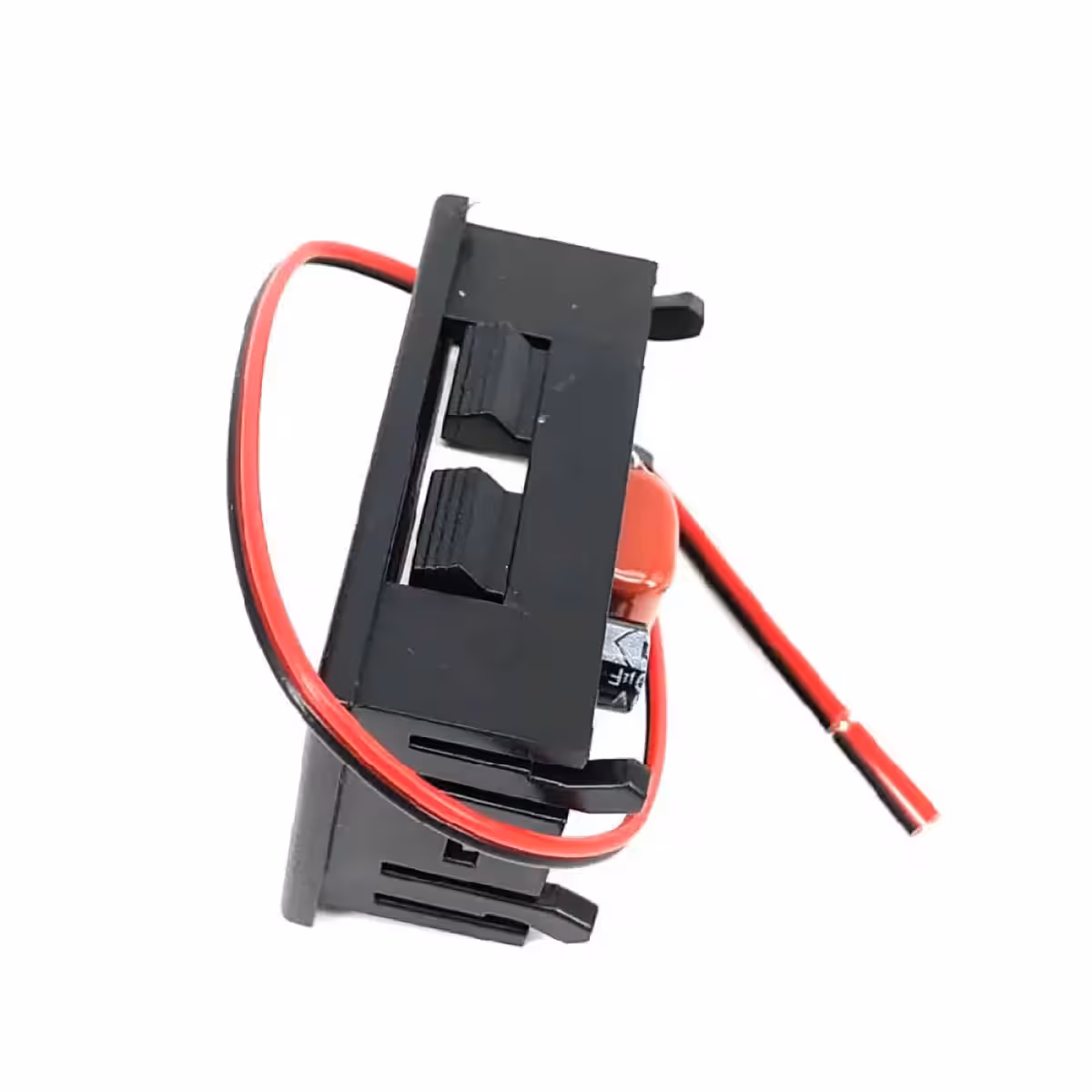

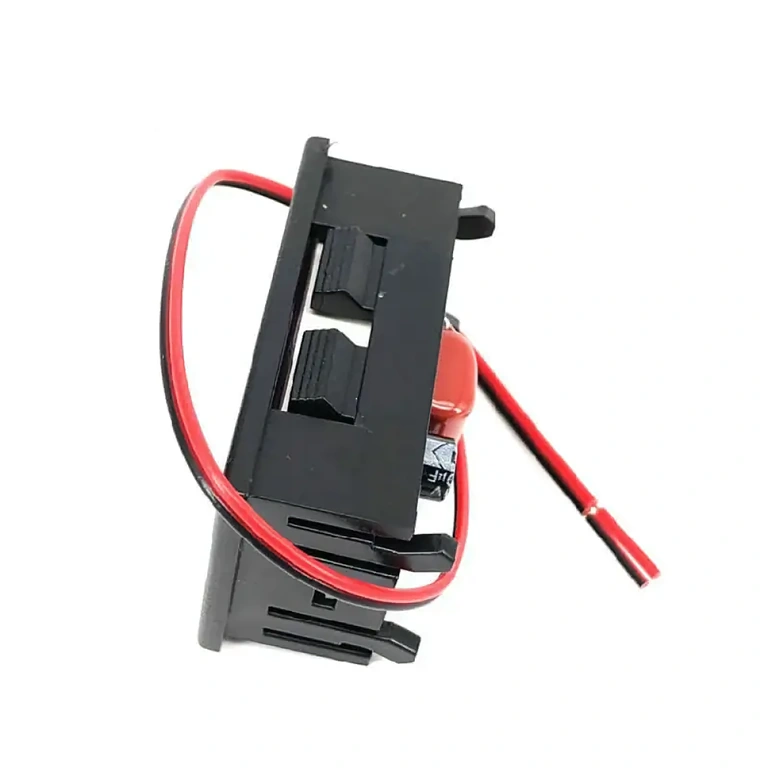

- Setzen Sie das Voltmeter ein und fixieren Sie es mit den seitlichen Halteklammern.

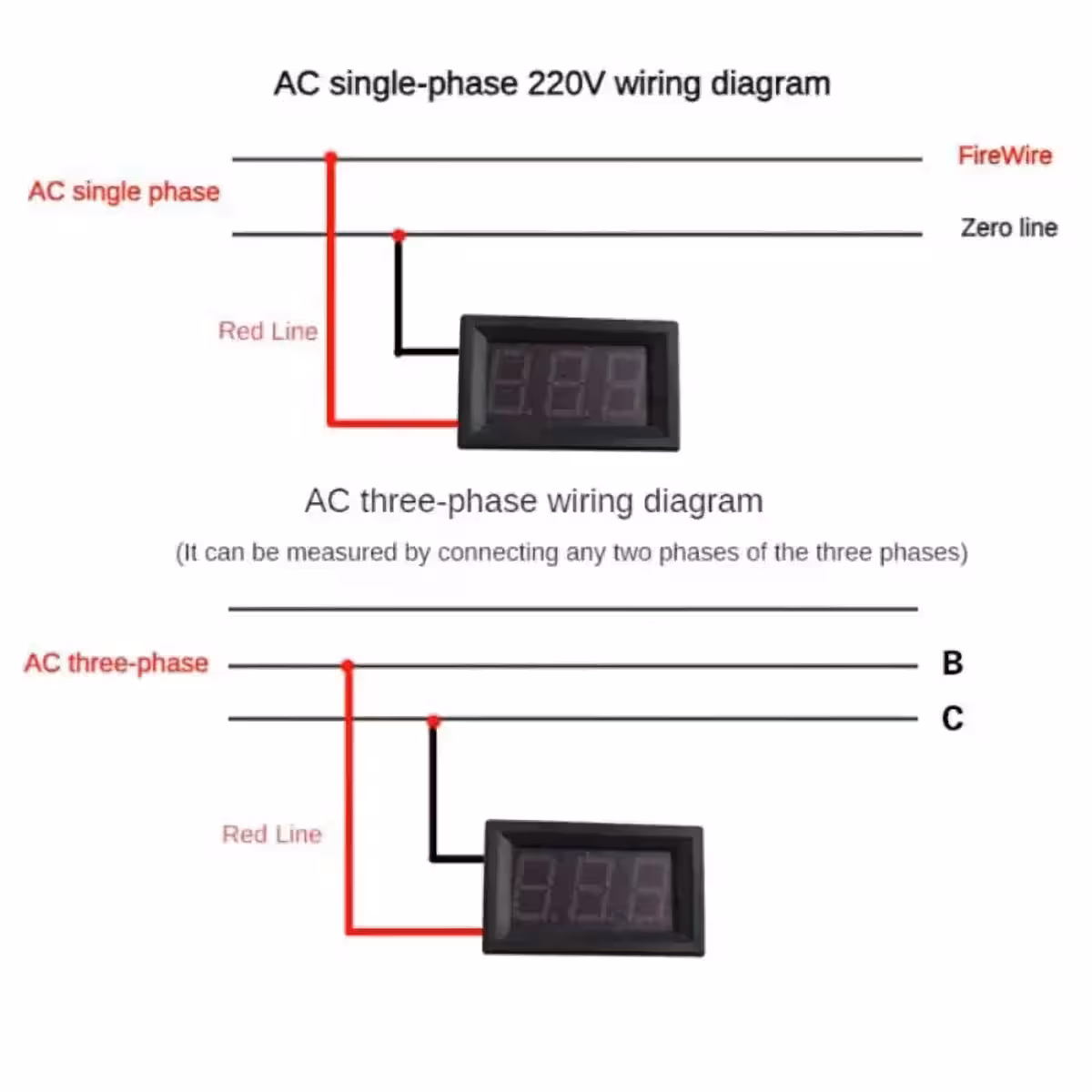

- Verbinden Sie das rote (+) und das schwarze (-) Kabel mit den Messpunkten: Phase-Null (einphasig) oder Phase-Phase (dreiphasig).
- Schalten Sie den Strom wieder ein und lesen Sie den Spannungswert direkt ab.

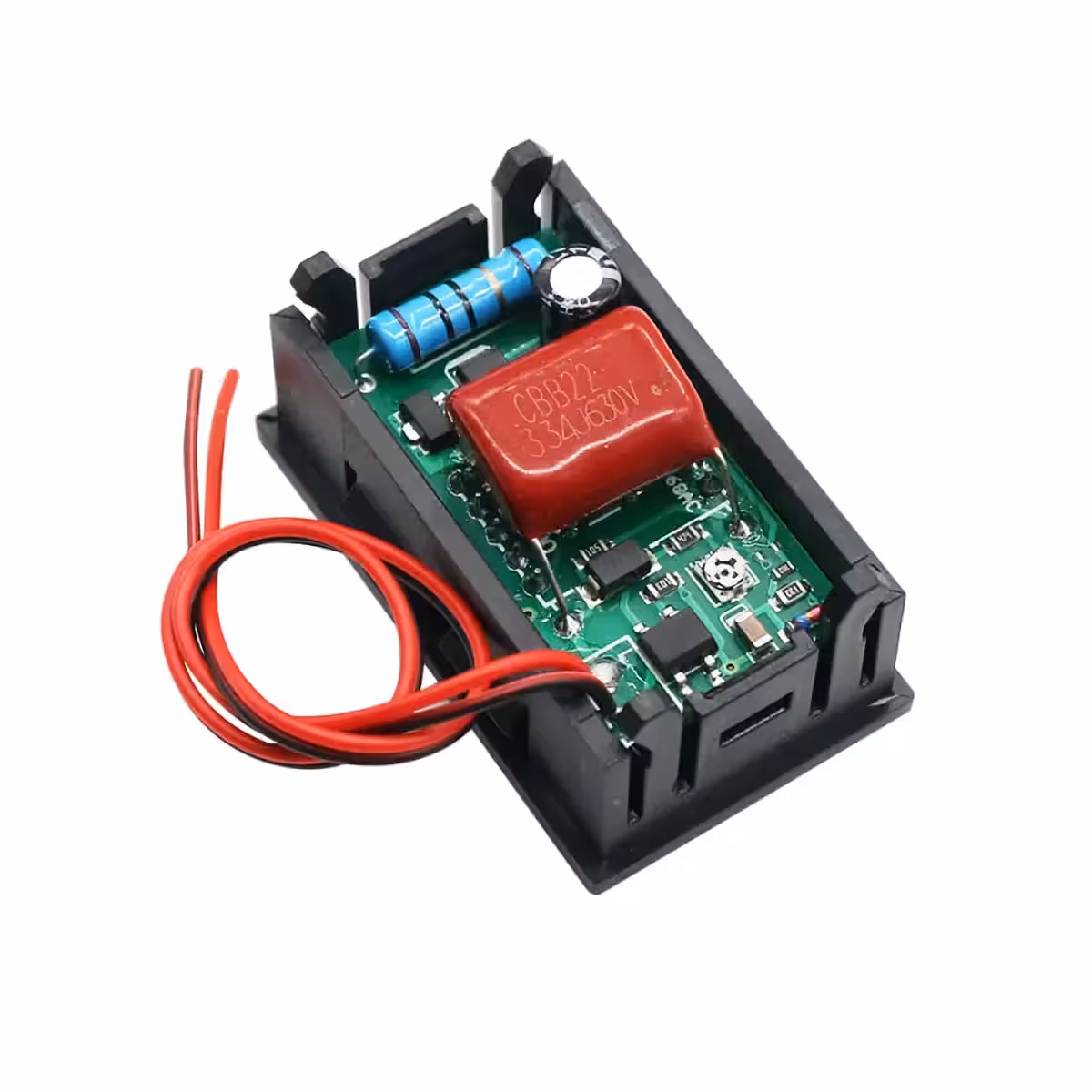

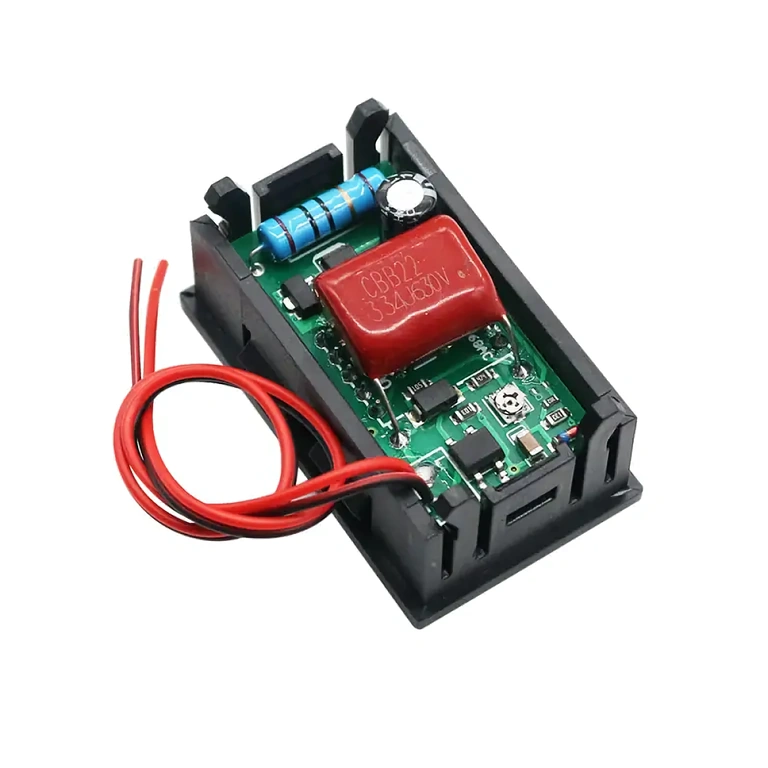

- Sollte der Wert von einem Referenzgerät abweichen, justieren Sie diesen einfach über das Trimmer-Potentiometer auf der Rückseite.
- Stellen Sie sicher, dass alle Verbindungen fachgerecht isoliert sind.
Lieferumfang
- 1 x Digitales AC-Einbauvoltmeter mit blauem LED-Display
- Integrierte Anschlusskabel (20 cm, rot und schwarz)
Häufig gestellte Fragen
Kann das Gerät auch Gleichspannung (DC) messen?
Nein. Dieses Modell ist ausschließlich für Wechselspannung (AC) konzipiert. Für DC-Anwendungen benötigen Sie ein entsprechendes Gleichspannungs-Modell.
Wird eine separate Stromversorgung benötigt?
Nein. Das Gerät wird direkt über die zu messende Spannung versorgt, was die Installation erheblich vereinfacht.
Wie schließe ich das Gerät an ein 3-Phasen-System an?
Schließen Sie das rote und das schwarze Kabel einfach zwischen zwei beliebigen Phasen an. Sie erhalten so die Leiterspannung – in der Regel 380–400V AC.
Was passiert bei einer Verpolung?
Dank des integrierten Verpolungsschutzes nimmt das Gerät keinen Schaden. Dennoch sollten Sie für eine korrekte Funktion auf die Polung achten.
Wie kalibriere ich das Voltmeter bei Abweichungen?
Verwenden Sie einen kleinen Feinmechanik-Schraubendreher, um das Trimmer-Potentiometer auf der Rückseite so lange zu drehen, bis der angezeigte Wert mit dem eines Referenz-Voltmeters übereinstimmt.
Passt das Gerät in Standard-Schaltschränke?
Ja. Mit einem benötigten Ausschnitt von 4,6 x 2,7 cm ist das Voltmeter mit den meisten gängigen Schaltschränken und Bedienpanels kompatibel.
