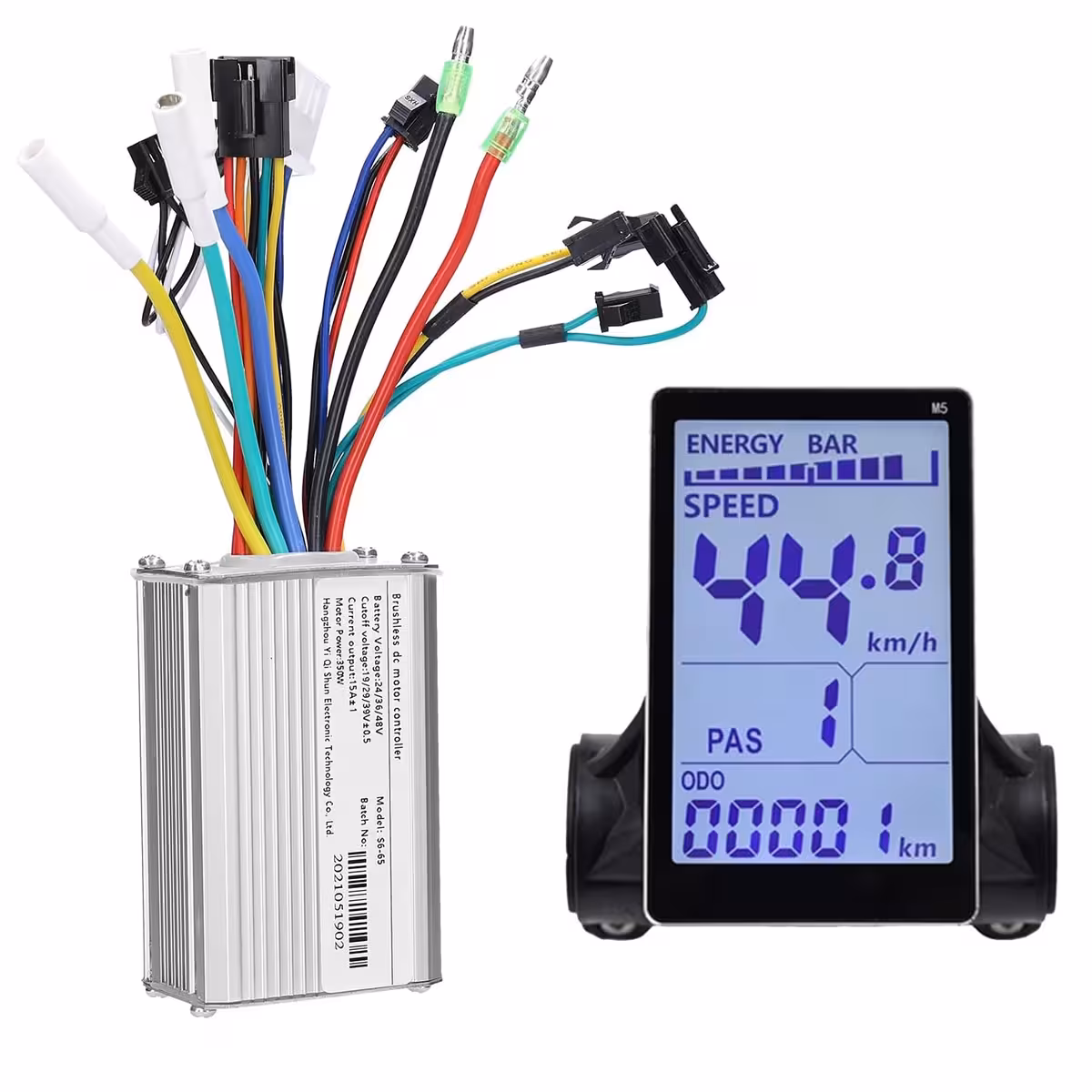

Sinus-Controller-Set & M5 Display — Für ein sanftes und effizientes Fahrgefühl
Störende Motorgeräusche, ruckelige Beschleunigung oder mangelnde Kontrolle über die Geschwindigkeit gehören der Vergangenheit an. Dieses 20A Brushless-Sinus-Controller-Set inklusive M5-Display ist die ideale Lösung für alle, die ihr E-Bike oder ihren E-Scooter aufrüsten oder ein neues Projekt ohne Kompromisse realisieren möchten. Das System ist für Spannungen von 24V, 36V und 48V ausgelegt und unterstützt Motoren von 500W bis 1000W – die Installation ist dabei denkbar einfach und erfordert keine fachspezifischen Vorkenntnisse.
Hinweis: Das Kit ist mit bürstenlosen Motoren mit 60°- oder 120°-Phasenwinkel kompatibel (automatische Erkennung). Bitte prüfen Sie vor dem Kauf die Spezifikationen Ihres Motors.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):
- Sinus-Wellen-Technologie (3-Modi) — sorgt für einen sanften Anlauf, vibrationsfreien Betrieb und deutlich leisere Motorengeräusche im Vergleich zu herkömmlichen Block-Controllern
- Automatische Phasen-Erkennung (60°/120°) — Sie müssen den Phasenwinkel Ihres Motors nicht kennen; der Controller erkennt diesen selbstständig
- Universelle Kompatibilität (24V / 36V / 48V) — ein flexibles Kit, das für nahezu alle gängigen E-Bikes und E-Scooter geeignet ist
- M5-Display mit Tempomat & 6 km/h Schiebehilfe — komfortable Geschwindigkeitsregelung und Anfahrhilfe ohne zusätzliche Hardware
- Elektronische Bremse (EABS) — für eine progressive, kontrollierte Verzögerung ohne abruptes Blockieren der Räder
- Vollständig konfigurierbar — Radgröße, Geschwindigkeitsbegrenzung, PAS-Magnetanzahl und Startmodus lassen sich bequem über das Display-Menü einstellen
- Integrierte Schutzfunktionen — Unterspannungsschutz und Fehlerdiagnose-Codes werden direkt auf dem Display angezeigt
Leistung und technische Details

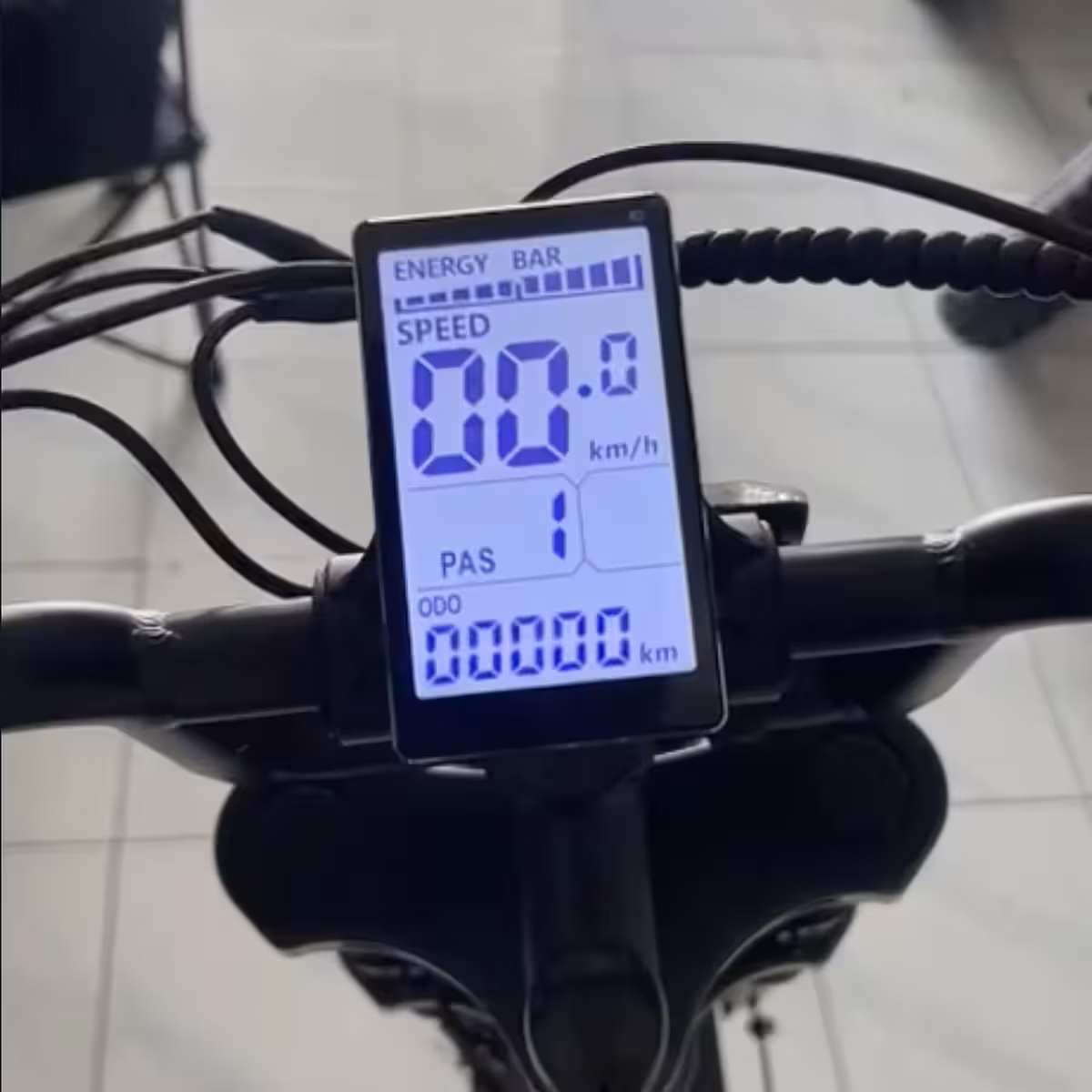

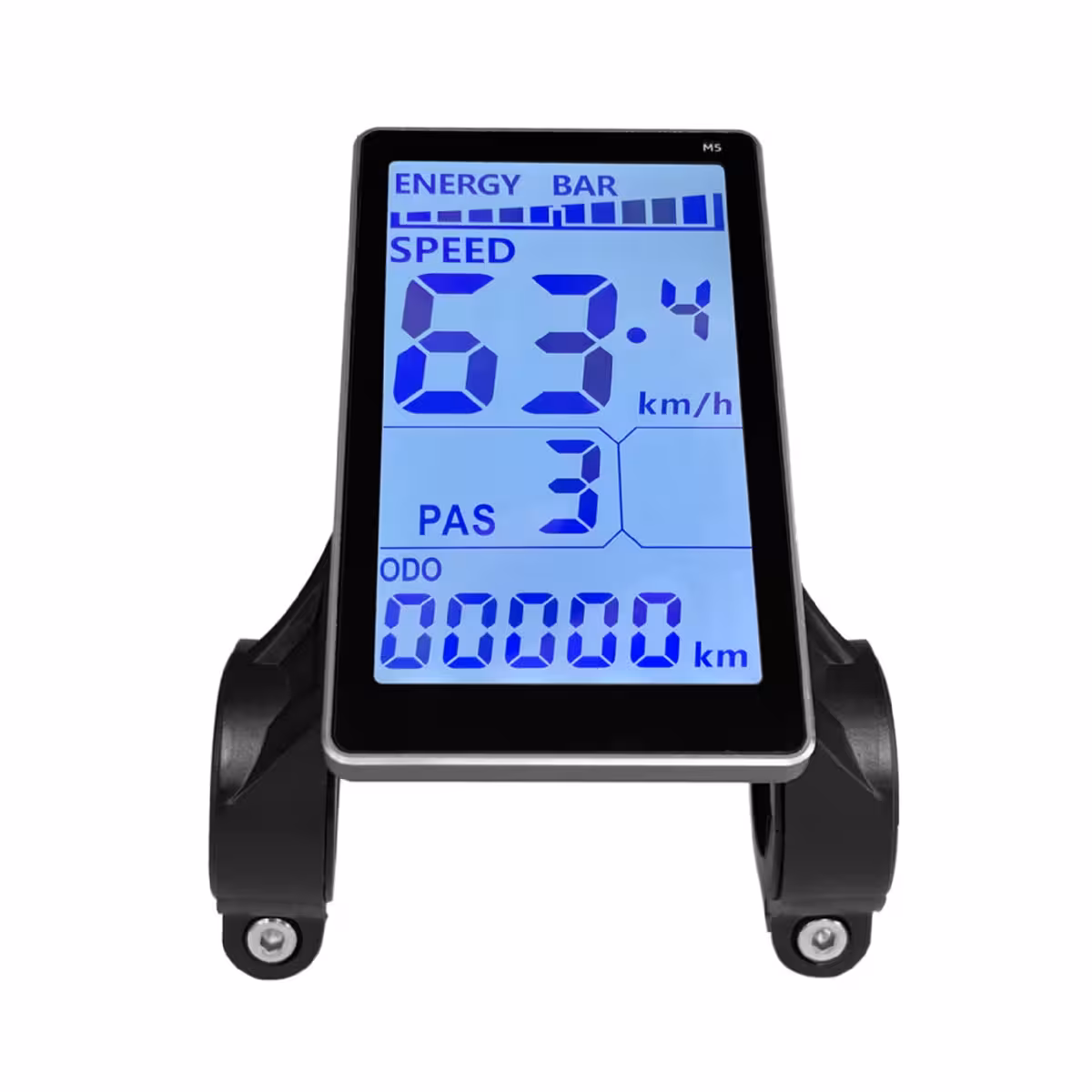

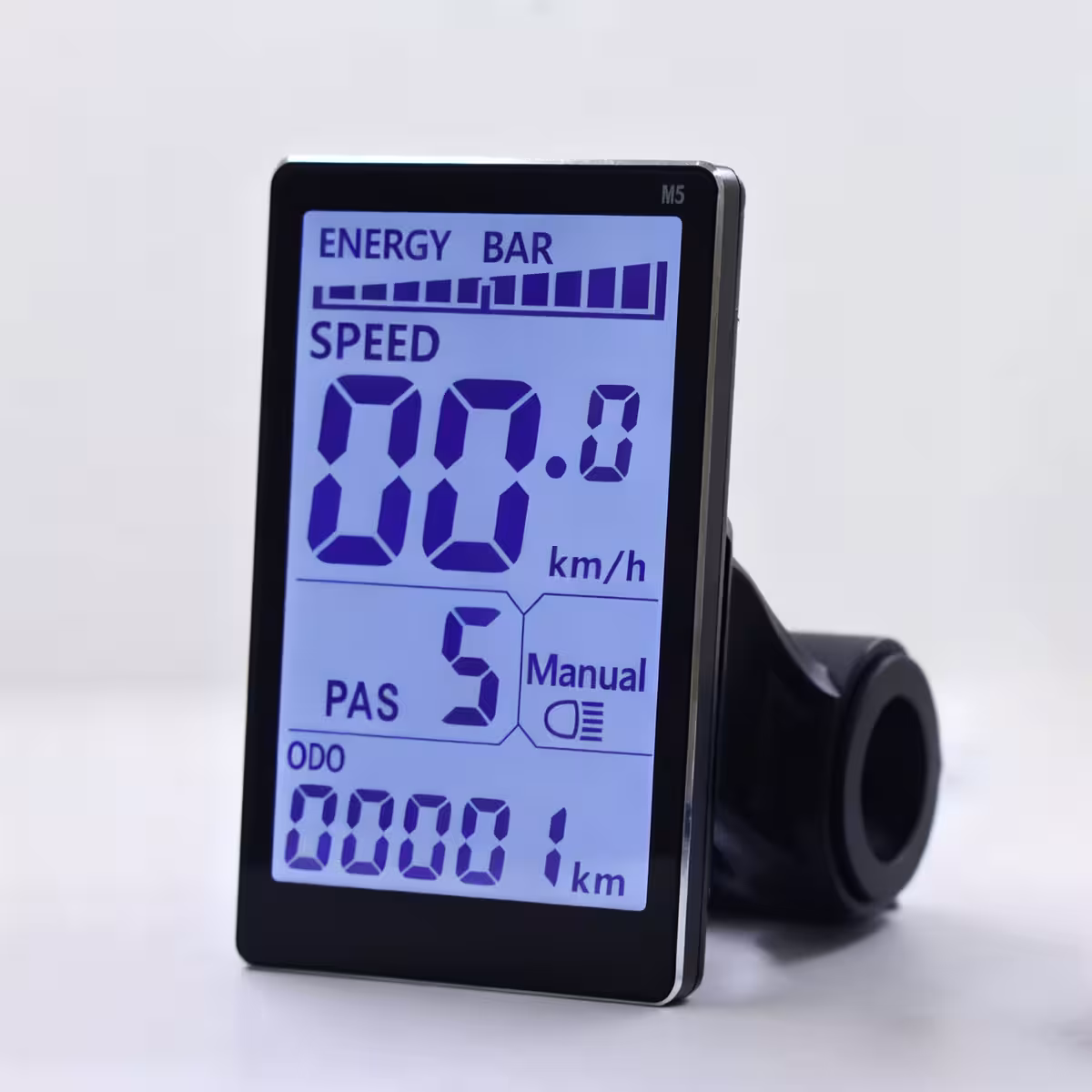

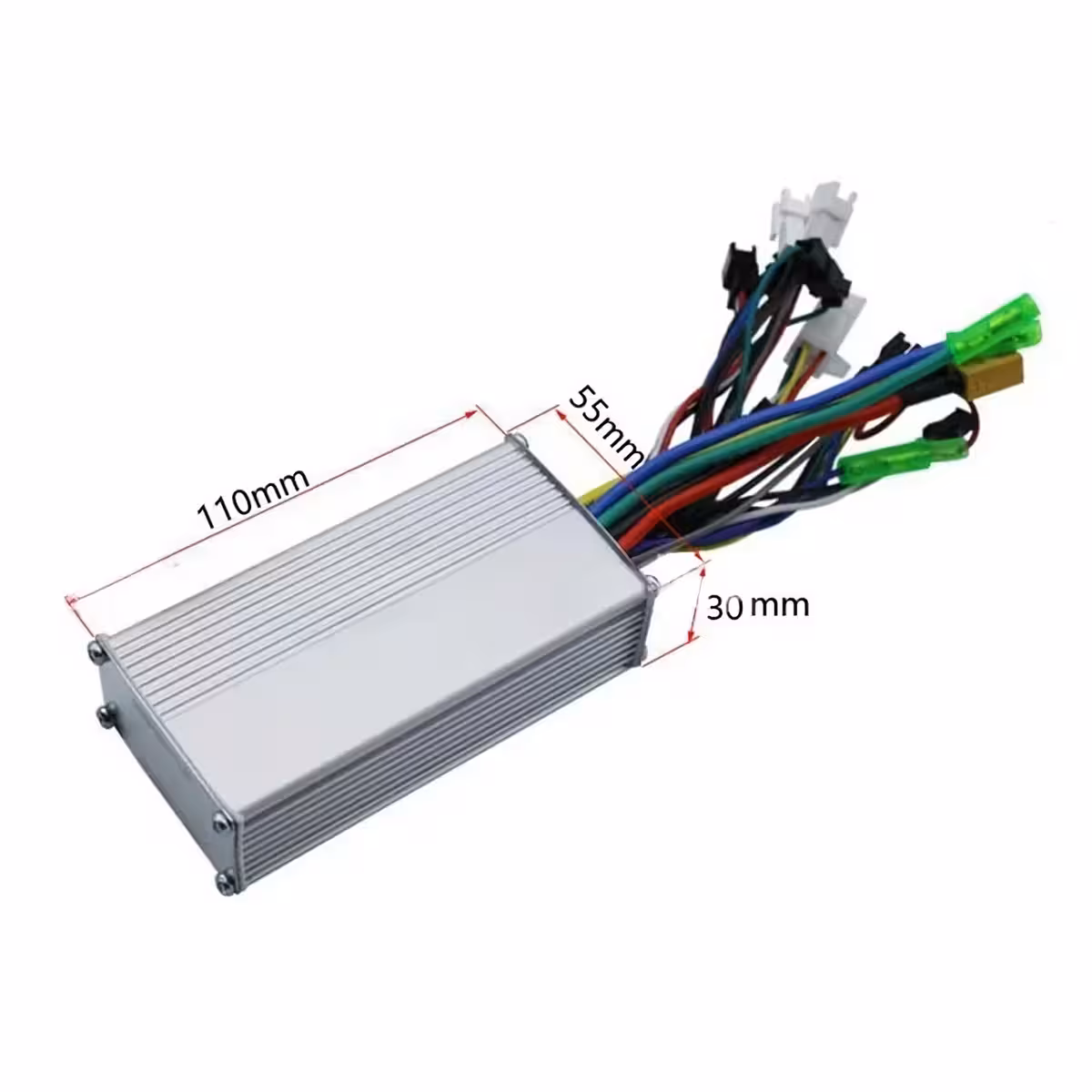

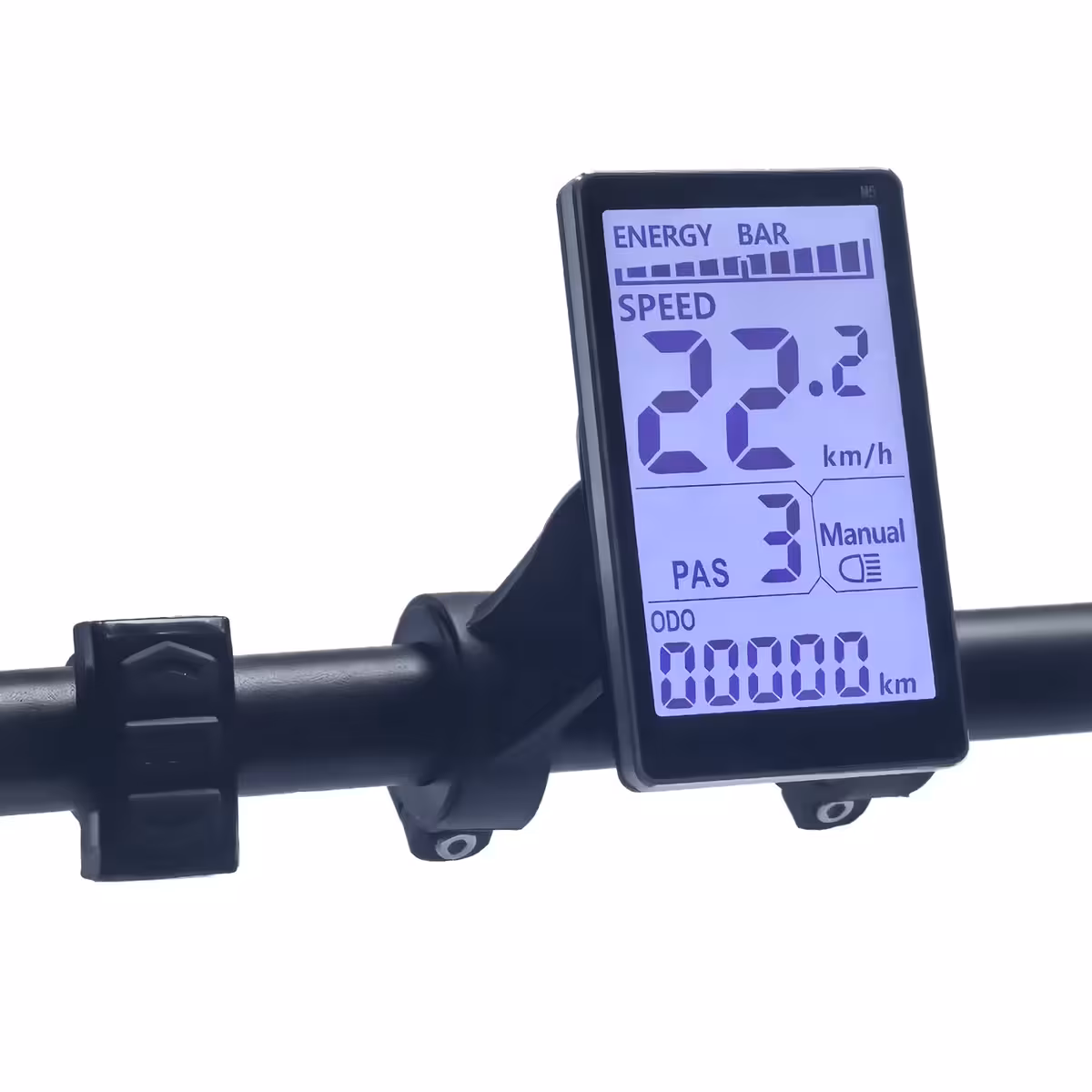

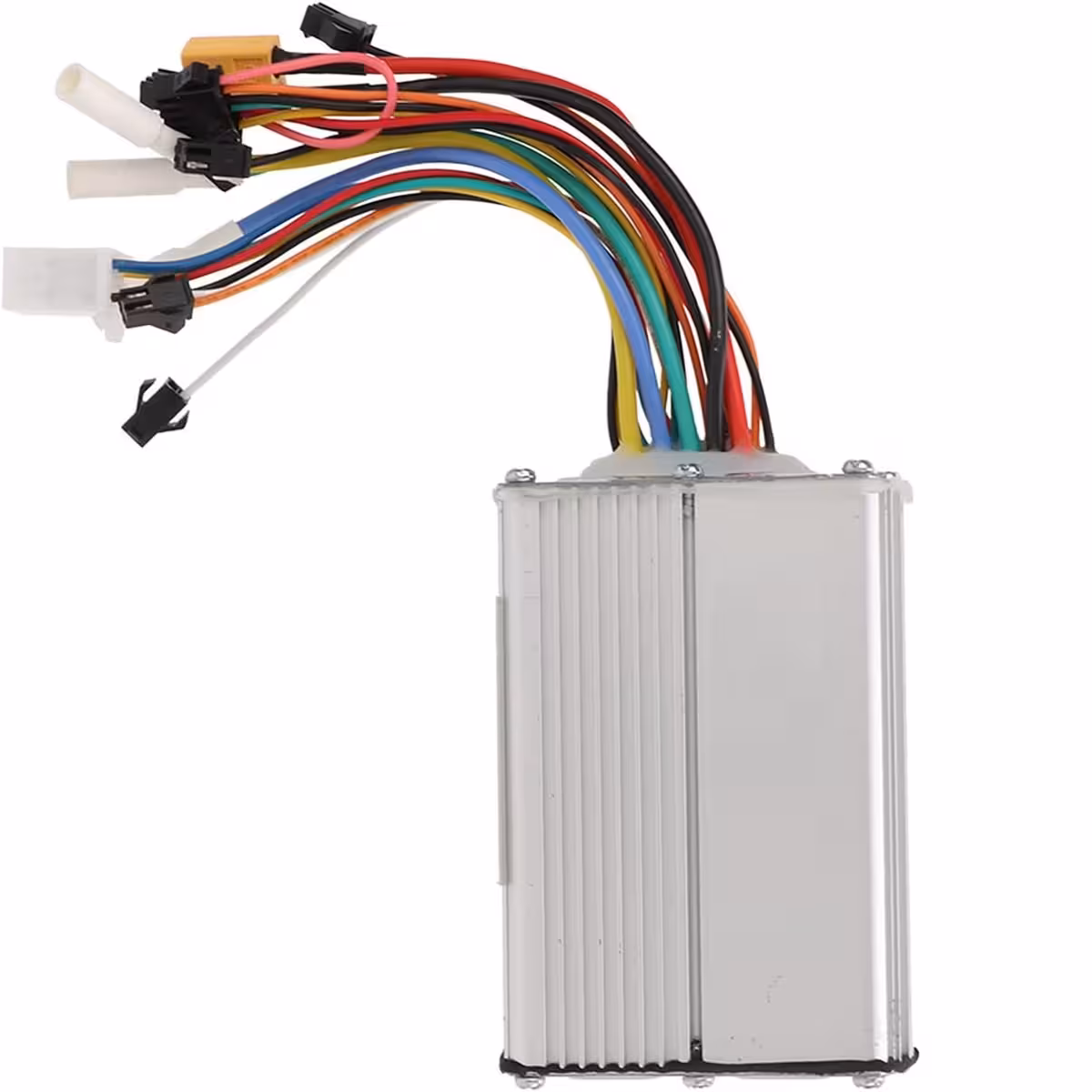

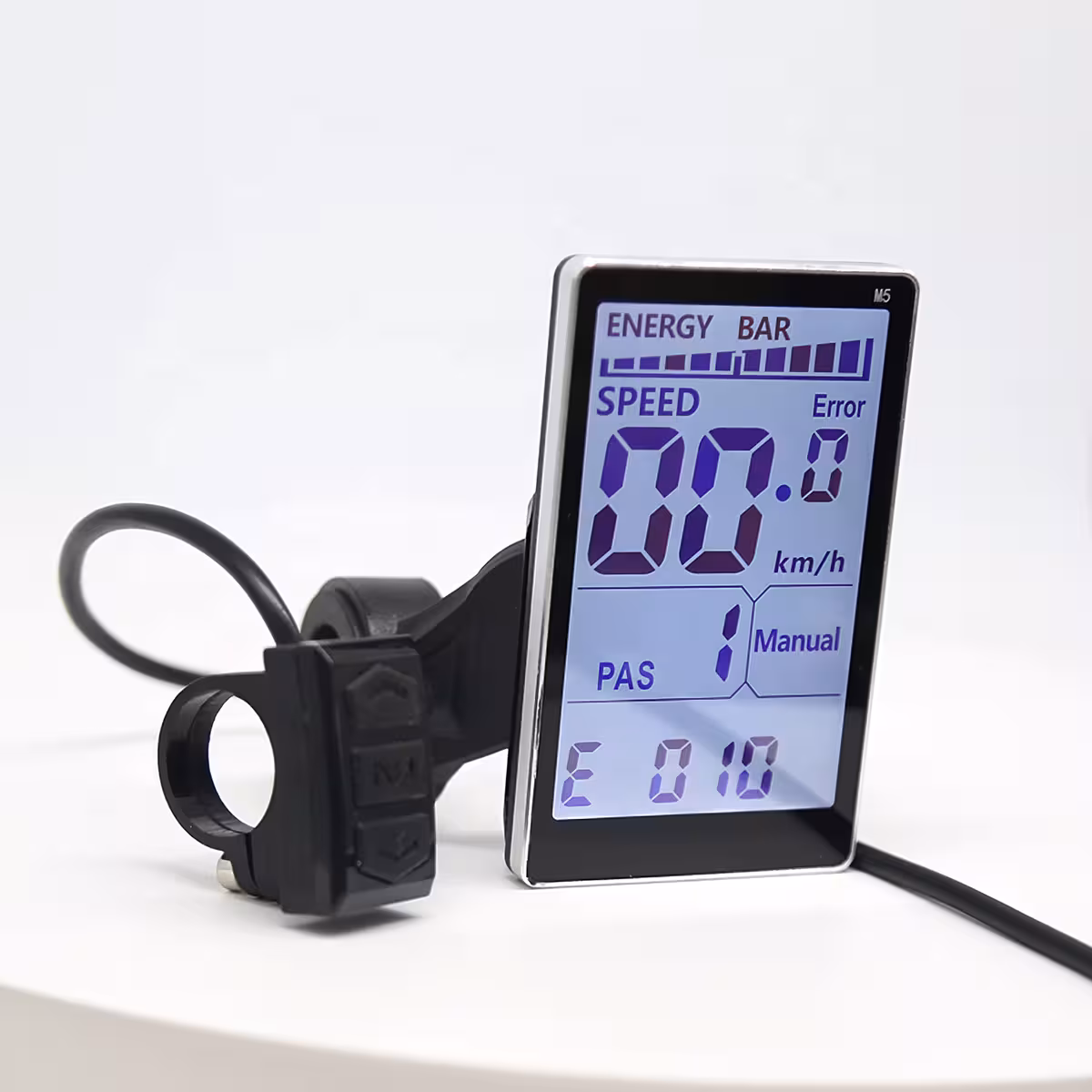

Das robuste Metallgehäuse des Controllers (110 × 55 × 30 mm) sorgt für eine exzellente Wärmeableitung, selbst bei einer Spitzenstromstärke von 20A. Die Sinus-Technologie steigert nicht nur den Fahrkomfort, sondern erhöht auch die Energieeffizienz und schont den Motor langfristig. Das LCD-Display M5 lässt sich direkt und ohne Adapter anschließen. Es liefert in Echtzeit alle wichtigen Daten wie Geschwindigkeit, Gesamtkilometer, Tageskilometer, PAS-Unterstützungsstufe und Lichtstatus. Die einstellbare Hintergrundbeleuchtung garantiert auch bei Dunkelheit beste Ablesbarkeit, während die dedizierten Tasten eine intuitive Bedienung während der Fahrt ermöglichen.
| Parameter | Details |
|---|---|
| Gehäusematerial | Metall |
| Farbe | Silber |
| Abmessungen Controller | 110 × 55 × 30 mm |
| Nennspannung | 24V / 36V / 48V |
| Nennleistung | 500W – 1000W |
| Maximaler Strom | 20A |
| Motortyp | Brushless, 60° / 120° Phasenwinkel (Auto-Erkennung) |
| Wellenform | Sinus (3-Modi) |
| Display-Funktionen | Geschwindigkeit, KM-Zähler, Licht, Backlight, PAS, Tempomat |
| Fahrmodi | Pedal Assist (PAS), Elektro-Antrieb, Kombiniert |
| Start-Modi | Direktstart / Kick-to-Start |
| Schutzfunktionen | Unterspannungsschutz, EABS, Fehlercode-Anzeige |
Programmierung und Inbetriebnahme
- Menüzugriff: Öffnen Sie das Einstellungsmenü des M5-Displays durch langes Drücken der Modus-Taste (siehe beiliegendes Handbuch).
- Systemspannung: Wählen Sie die passende Spannung (24V, 36V oder 48V) entsprechend Ihres Akkus aus.
- Radgröße: Geben Sie den Reifendurchmesser in Zoll ein, um eine präzise Geschwindigkeits- und Distanzmessung zu gewährleisten.
- PAS-Konfiguration: Stellen Sie die Anzahl der Magnete und die Empfindlichkeit des PAS-Sensors nach Ihren persönlichen Vorlieben ein.
- Start-Modus: Wählen Sie zwischen Direktstart (sofortige Beschleunigung) oder Kick-to-Start (Anschub erforderlich).
- Geschwindigkeitslimit: Legen Sie ein Tempolimit fest oder aktivieren/deaktivieren Sie die Tempomat-Funktion.
- Anzeige-Optionen: Passen Sie die Helligkeit des Displays sowie die Einheiten (km/h oder mph) an.
- Diagnose: Bei Unregelmäßigkeiten zeigt das Display Fehlercodes an, die Sie im Handbuch schnell entschlüsseln können.
Lieferumfang

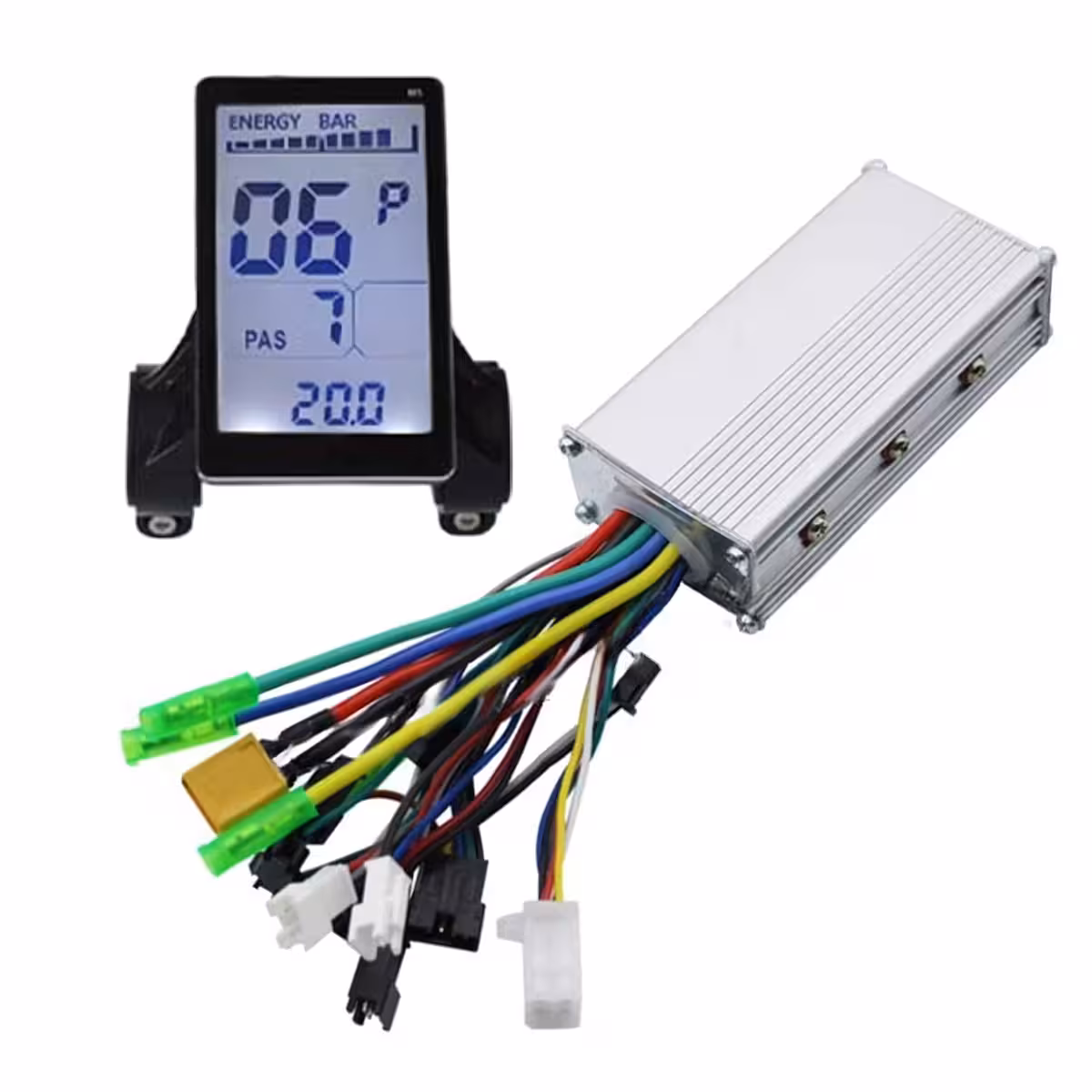

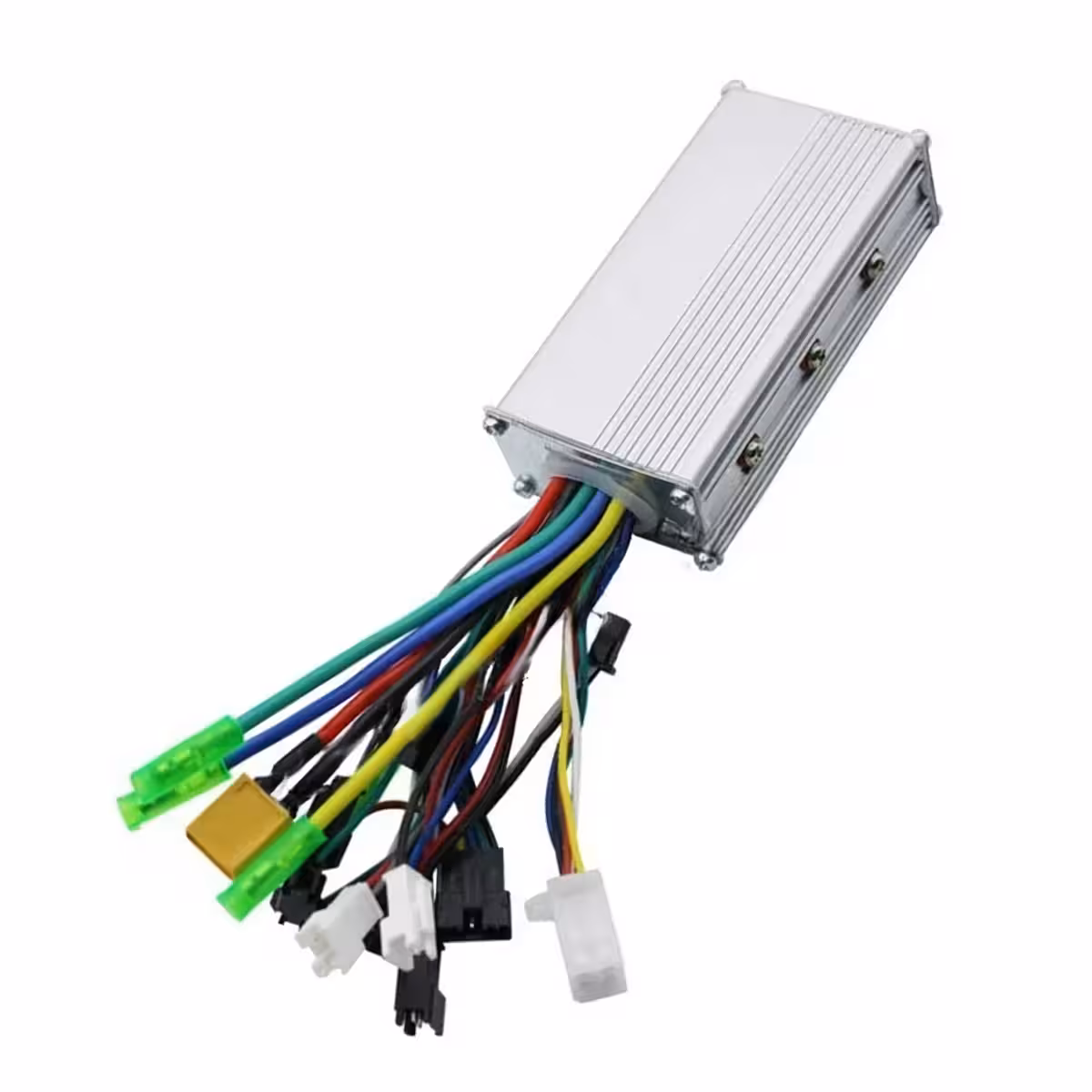

- 1× Brushless-Controller 500W–1000W, 20A, Sinus-Welle
- 1× Multifunktionales LCD-Display M5
- Passende Anschlusskabel
Häufig gestellte Fragen (FAQ)
Ist das Set mit meinem 48V 750W Motor kompatibel?
Ja, absolut. Das Kit ist für 24V, 36V und 48V sowie für Motoren zwischen 500W und 1000W ausgelegt. Ein 48V 750W Motor ist voll kompatibel – stellen Sie lediglich sicher, dass es sich um einen bürstenlosen Motor mit Hall-Sensoren handelt.
Muss ich den Phasenwinkel (60° oder 120°) meines Motors kennen?
Nein. Der Controller erkennt den Phasenwinkel automatisch, eine manuelle Konfiguration ist hierfür nicht erforderlich.
Kann ich die Höchstgeschwindigkeit über das Display begrenzen?
Ja, über das Menü des M5-Displays lässt sich ein individuelles Geschwindigkeitslimit festlegen – ideal, um lokale gesetzliche Vorgaben einzuhalten.
Ist eine spezielle Programmierung für die Installation nötig?
Nein. Das Kit ist sofort einsatzbereit. Alle wichtigen Parameter wie Radgröße, PAS-Einstellungen oder Geschwindigkeitslimits lassen sich bequem über das M5-Display-Menü gemäß der beiliegenden Anleitung anpassen.
