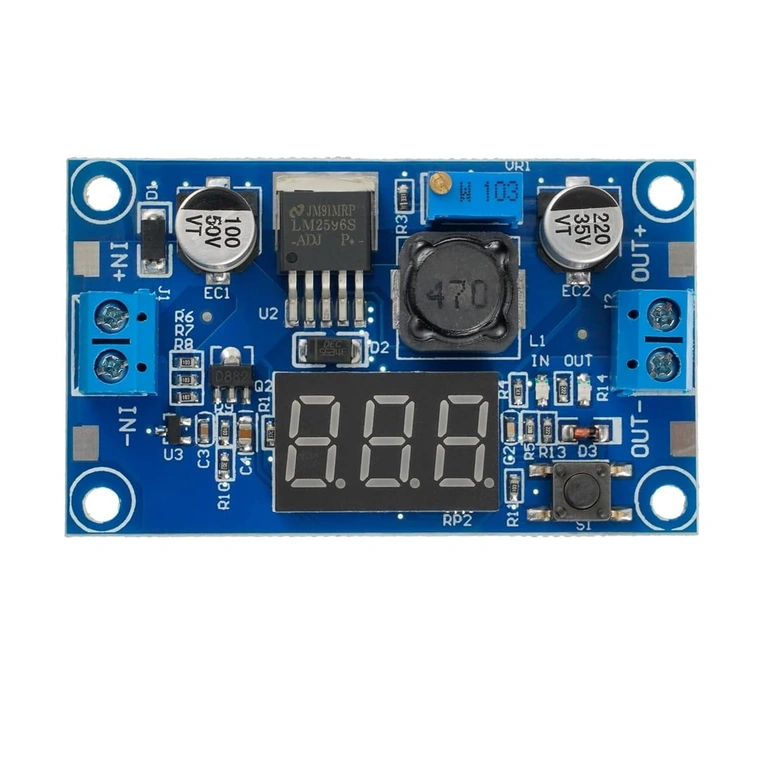

DC-DC Step-Down Wandler LM2596 mit LED-Anzeige – Präzise Spannungseinstellung ohne Multimeter, bis zu 92% Wirkungsgrad
Sie arbeiten an einem Projekt, das über einen Akku oder ein Netzteil mit zu hoher Spannung betrieben wird? Herkömmliche Linearregler lösen zwar das Problem, wandeln die überschüssige Spannung jedoch in Wärme um – das kostet wertvolle Energie und beeinträchtigt die Stabilität. Der LM2596 Step-Down-Wandler arbeitet deutlich effizienter: Er senkt die Spannung verlustarm ab, zeigt die aktuellen Werte in Echtzeit an und lässt sich dank kompakter Bauweise mühelos in jedes Gehäuse integrieren.
Hinweis: Dieses Modul arbeitet ausschließlich als Step-Down-Wandler (Abwärtswandler). Die Eingangsspannung muss für einen einwandfreien Betrieb mindestens 1,5V über der gewünschten Ausgangsspannung liegen.
Warum dieses Modell? (Ihre Vorteile):
- LED-Anzeige mit Selbstkalibrierung — Zeigt Eingangs- und Ausgangsspannung gleichzeitig an; ein externes Multimeter zur Konfiguration ist nicht erforderlich.
- Bis zu 92% Wirkungsgrad — Im Vergleich zu ca. 50% bei einem klassischen LM7805-Linearregler wird deutlich weniger Energie in Wärme verschwendet.
- 3A Maximalstrom — Versorgen Sie problemlos Arduino, ESP32, LED-Streifen oder kleine DC-Motoren über eine einzige Quelle.
- Feineinstellung per Mehrgang-Potentiometer — Justieren Sie die Spannung präzise auf die Nachkommastelle, statt mit groben Sprüngen.
- Schutz vor Kurzschluss und Überhitzung — Ihre angeschlossenen Schaltkreise bleiben auch bei Verdrahtungsfehlern geschützt.
- Hochwertige Feststoffkondensatoren — Robuste Bauweise für langlebigen Einsatz und hohe thermische Stabilität.
- Kompaktes Format (66×36×11 mm) — Passt in jedes Projektgehäuse, auf jedes Breadboard oder Montagepanel.
Details und Leistung
Der integrierte LM2596-Chip arbeitet mit einer Schaltfrequenz von 150 kHz. Dies ist hoch genug, um die Restwelligkeit (Ripple) der Ausgangsspannung minimal zu halten, ohne dass voluminöse Filterkomponenten benötigt werden. Im Gegensatz zu einem Linearregler, der die Spannungsdifferenz als thermischen Verlust abgibt, wandelt dieser Schaltregler die Energie effizient um und hält das Modul selbst bei einer Last von 2A angenehm kühl.
Das Mehrgang-Potentiometer ermöglicht eine präzise Einstellung zwischen 1,25V und 37V. Die LED-Anzeige mit Selbstkalibrierung bestätigt den eingestellten Wert direkt am Gerät. Das Modul ist ideal geeignet für die Stromversorgung von Arduino Uno / Mega / Nano, ESP8266 / ESP32, Raspberry Pi, RGB-LED-Treiber sowie kleineren DC-Motorsteuerungen.
| Parameter | Wert / Detail |
|---|---|
| Regler-Chip | LM2596 |
| Eingangsspannung | 4V – 40V DC |
| Ausgangsspannung | 1,25V – 37V DC (einstellbar) |
| Max. Ausgangsstrom | 3A (empfohlen ≤2,5A Dauerlast) |
| Wirkungsgrad | bis zu 92% |
| Schaltfrequenz | 150 kHz |
| Min. Spannungsdifferenz | ≥1,5V |
| Anzeige | Dual-LED mit Selbstkalibrierung (IN/OUT Spannung) |
| Spannungseinstellung | Mehrgang-Potentiometer |
| Schutzfunktionen | Kurzschluss, Überhitzung |
| Kondensatortyp | Feststoffkondensatoren |

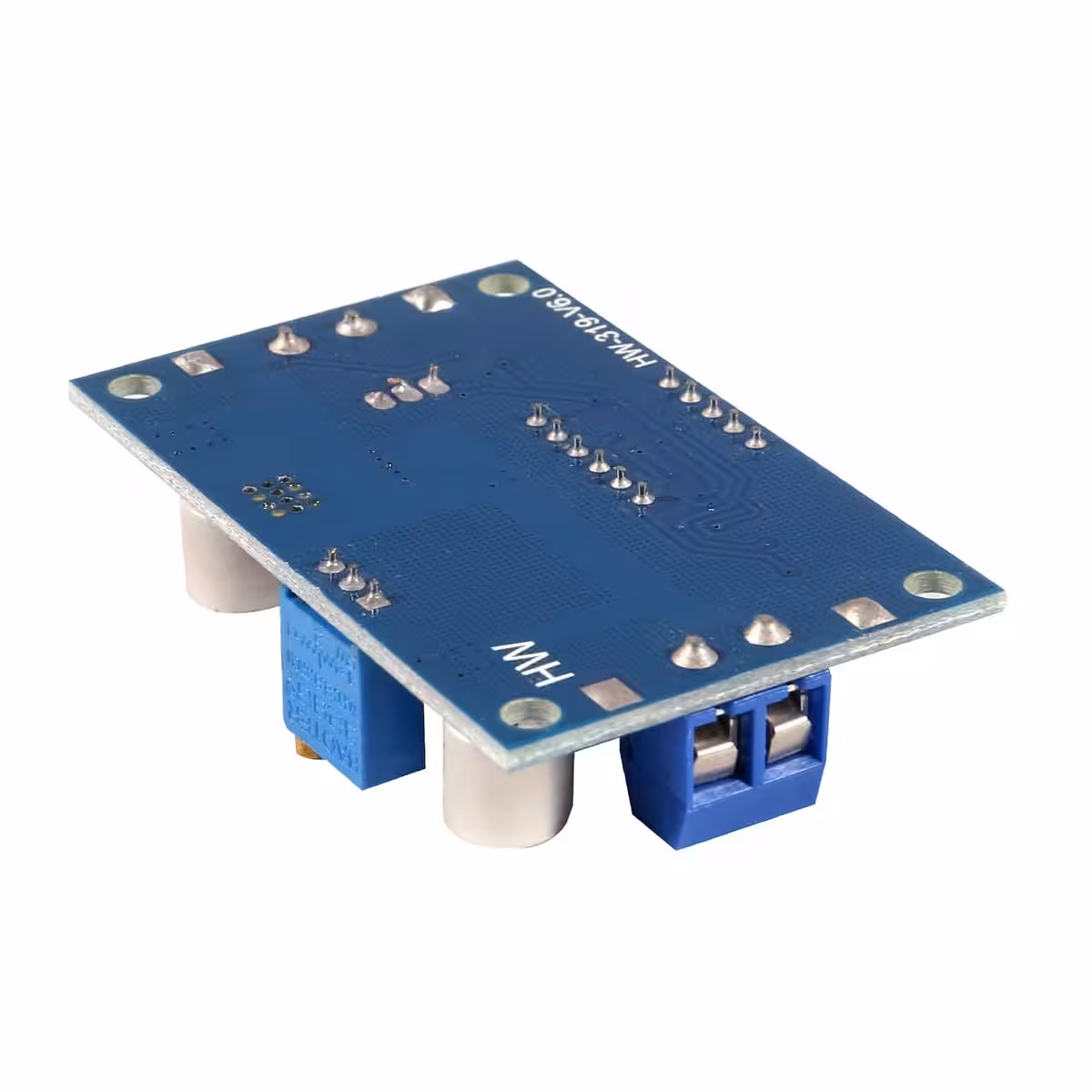

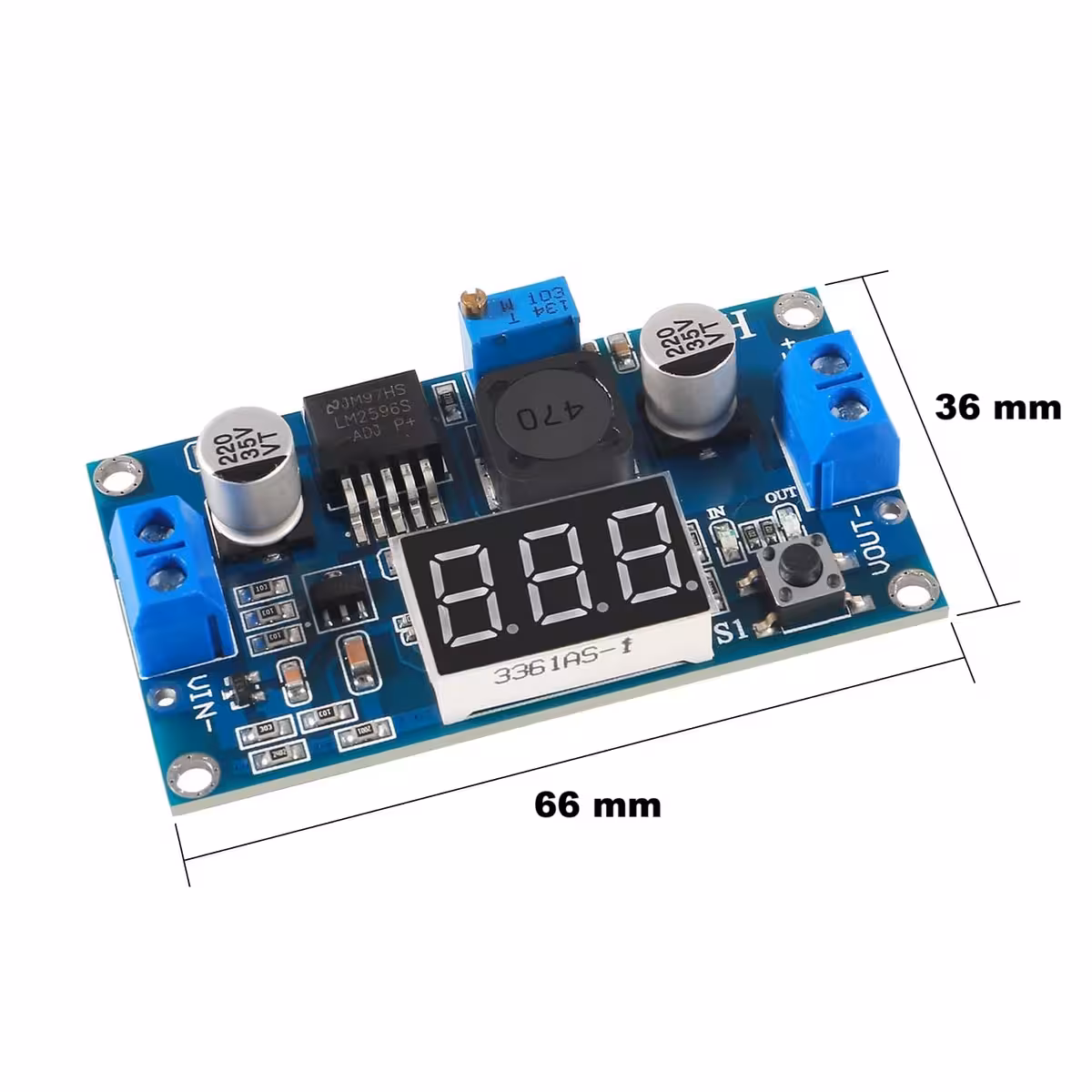

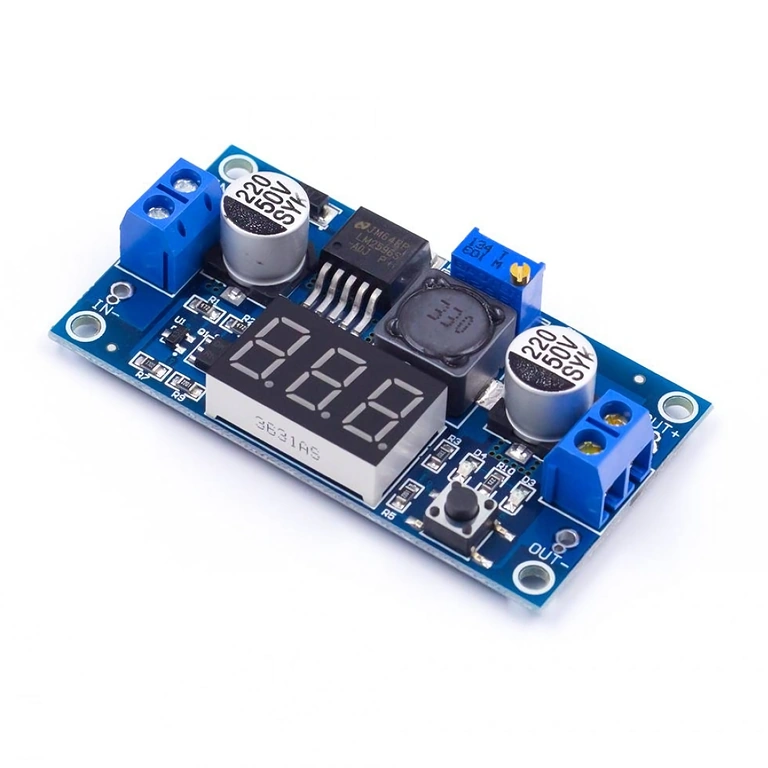

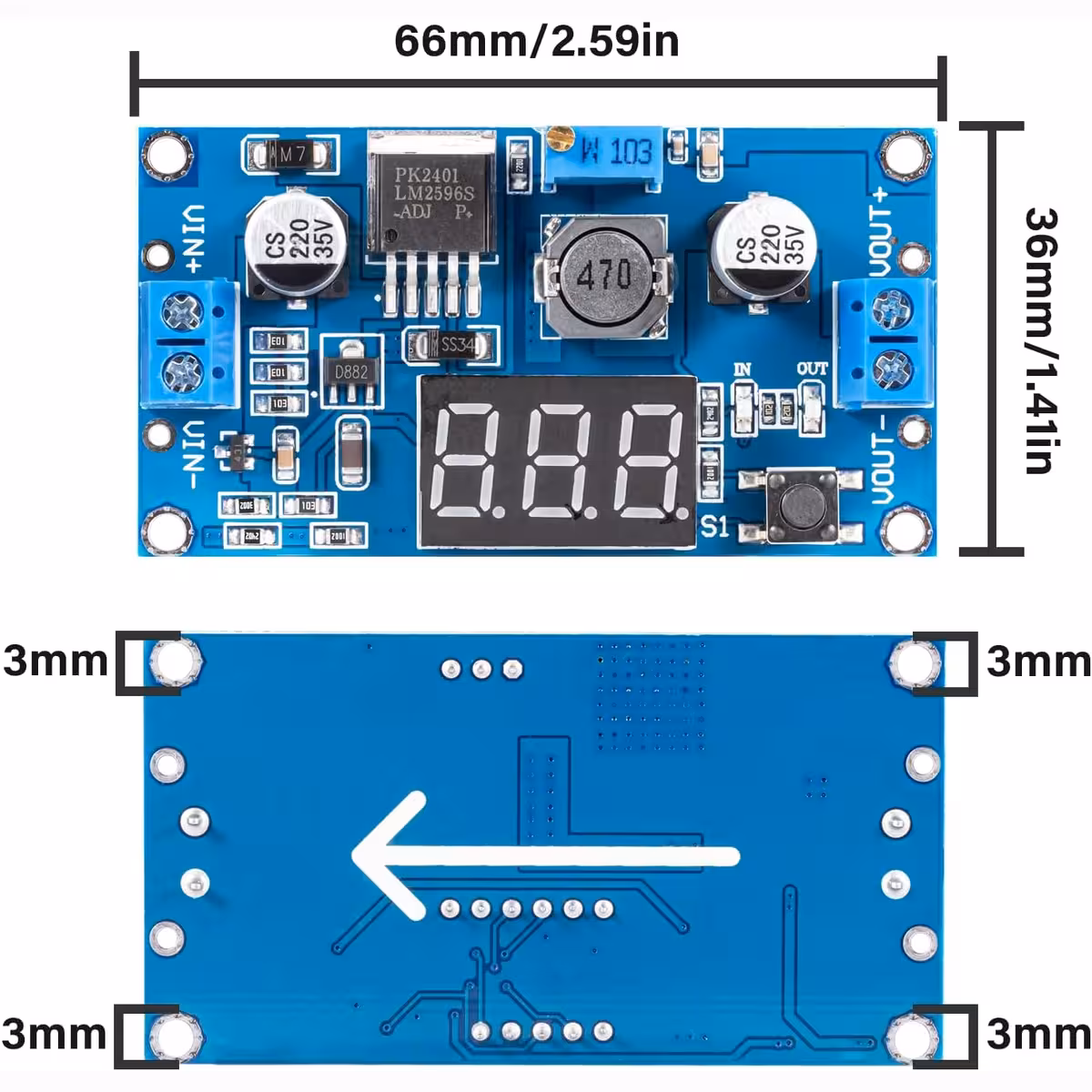

| Abmessungen | 66 × 36 × 11 mm |
| Betriebsmodus | Nur Step-Down (Buck) |
Lieferumfang
- 1× LM2596 DC-DC Step-Down Wandler Modul mit LED-Anzeige
Häufig gestellte Fragen
Kann das Modul auch als Step-Up (Boost) Wandler genutzt werden?
Nein. Das LM2596-Modul arbeitet ausschließlich als Step-Down-Wandler: Die Ausgangsspannung ist immer niedriger als die Eingangsspannung. Wenn Sie eine Spannung erhöhen müssen, benötigen Sie ein dediziertes Boost-Modul, wie beispielsweise den MT3608.
Wie stelle ich die Ausgangsspannung ein?

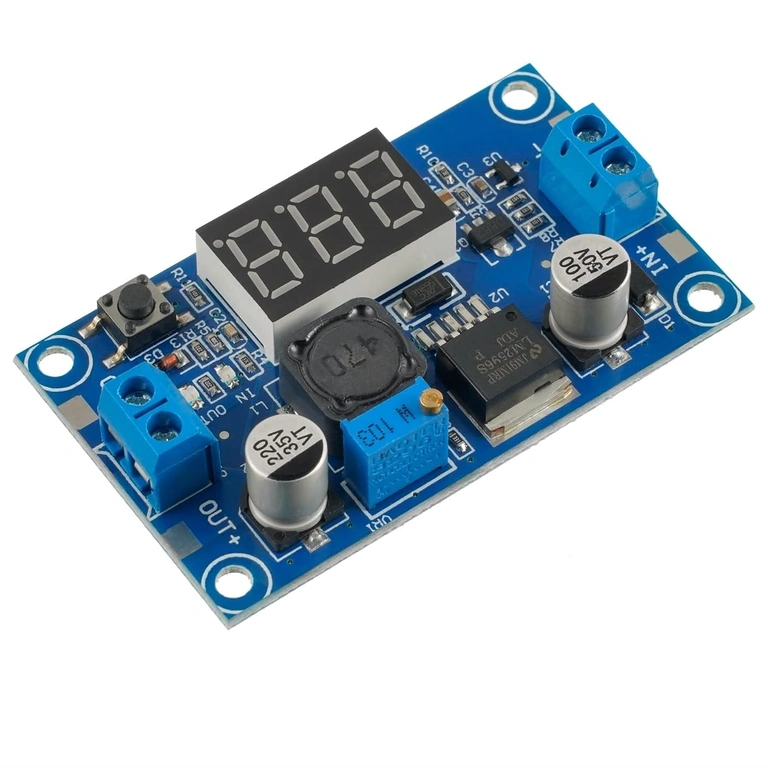

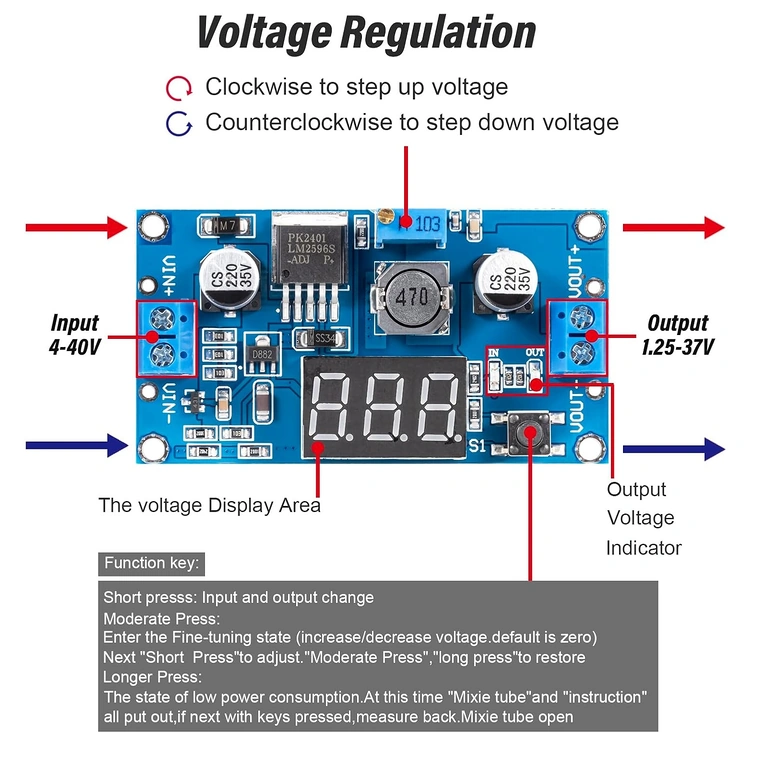

Drehen Sie einfach am Mehrgang-Potentiometer auf dem Modul und beobachten Sie den Wert direkt auf dem LED-Display. Ein externes Voltmeter ist nicht nötig – die Anzeige aktualisiert sich in Echtzeit bei jeder Anpassung.
Welchen Strom kann das Modul dauerhaft liefern, ohne zu überhitzen?
Der Spitzenstrom liegt bei 3A, für den Dauerbetrieb empfehlen wir jedoch maximal 2,5A. Bei Lasten unter 2A arbeitet das Modul in der Regel ohne zusätzlichen Kühlkörper. Sollten Sie nahe an der Leistungsgrenze arbeiten oder das Modul in einer warmen Umgebung einsetzen, sorgen Sie für eine gute Belüftung oder montieren Sie einen kleinen Kühlkörper auf den Chip.
Funktioniert das Modul direkt mit einem Li-Ion oder LiPo-Akku?
Ja. Ein Akku mit 3,7V–4,2V reicht als Eingangsquelle aus, sofern die gewünschte Ausgangsspannung mindestens 1,5V niedriger ist. Beispielsweise können Sie aus einem 7,4V LiPo-Akku stabil 5V für einen Arduino oder 3,3V für einen ESP32 erzeugen.
