220V Funk-Relais-Modul 433MHz — Steuern Sie zwei unabhängige Stromkreise aus bis zu 70 Metern Entfernung
Möchten Sie Ihr Garagentor öffnen, die Gartenpumpe starten oder das Licht ausschalten, ohne aufstehen zu müssen? Mit diesem 220V Funk-Relais-Modul auf der 433MHz-Frequenz gelingt das mit nur einem Knopfdruck. Das Set ist sofort einsatzbereit: Sie erhalten einen 2-Kanal-Empfänger sowie zwei Fernbedienungen mit jeweils zwei Tasten.
Hinweis: Die Reichweite von bis zu 70 Metern bezieht sich auf den Betrieb im freien Feld ohne Hindernisse. Das Funksignal durchdringt zwar Wände, die tatsächliche Reichweite kann jedoch je nach baulicher Umgebung variieren.
Warum dieses Modell die richtige Wahl ist (Ihre Vorteile):
- Zwei echte, unabhängige Kanäle — Steuern Sie zwei separate Stromkreise gleichzeitig mit nur einer Fernbedienung.
- Bis zu 70 Meter Reichweite — Das 433,92MHz-Signal überbrückt zuverlässig Distanzen, auch durch Wände hindurch.
- Hohe Schaltleistung von 2200W — Ideal für Torantriebe, Bewässerungspumpen oder LED-Außenbeleuchtungen.
- 3 Betriebsmodi — Wählen Sie zwischen Momentan-, Schalt- oder Verriegelungsmodus, passend für Ihre Anwendung.
- Direkter 85–250V AC Anschluss — Lässt sich direkt an das Stromnetz anschließen, ohne dass ein zusätzlicher Transformator erforderlich ist.
- Hohe Empfangsempfindlichkeit (-105 dBm) — Zuverlässiger Empfang, selbst wenn der Empfänger in einem metallischen Sicherungskasten verbaut ist.
Leistung und technische Details
Die Relaiskontakte sind für 10A bei 250V AC ausgelegt und bieten damit ausreichend Reserven für typische Anwendungen in der Hausautomation. Das Modul arbeitet stabil bei Temperaturen von -10°C bis +70°C und eignet sich somit auch für den Außeneinsatz (in einem entsprechenden Schutzgehäuse). Es ist die ideale Lösung für Smart-Home-Systeme, automatische Bewässerungsanlagen, Gartenbeleuchtung oder einfache industrielle Steuerungsaufgaben, bei denen keine komplexe SPS erforderlich ist.
| Parameter | Details |
|---|---|
| Anzahl der Kanäle | 2 unabhängig |
| Funkfrequenz | 433,92 MHz |
| Eingangsspannung Empfänger | AC 85V – 250V |
| Maximale Last | 2200W |
| Empfangsempfindlichkeit | -105 dBm |

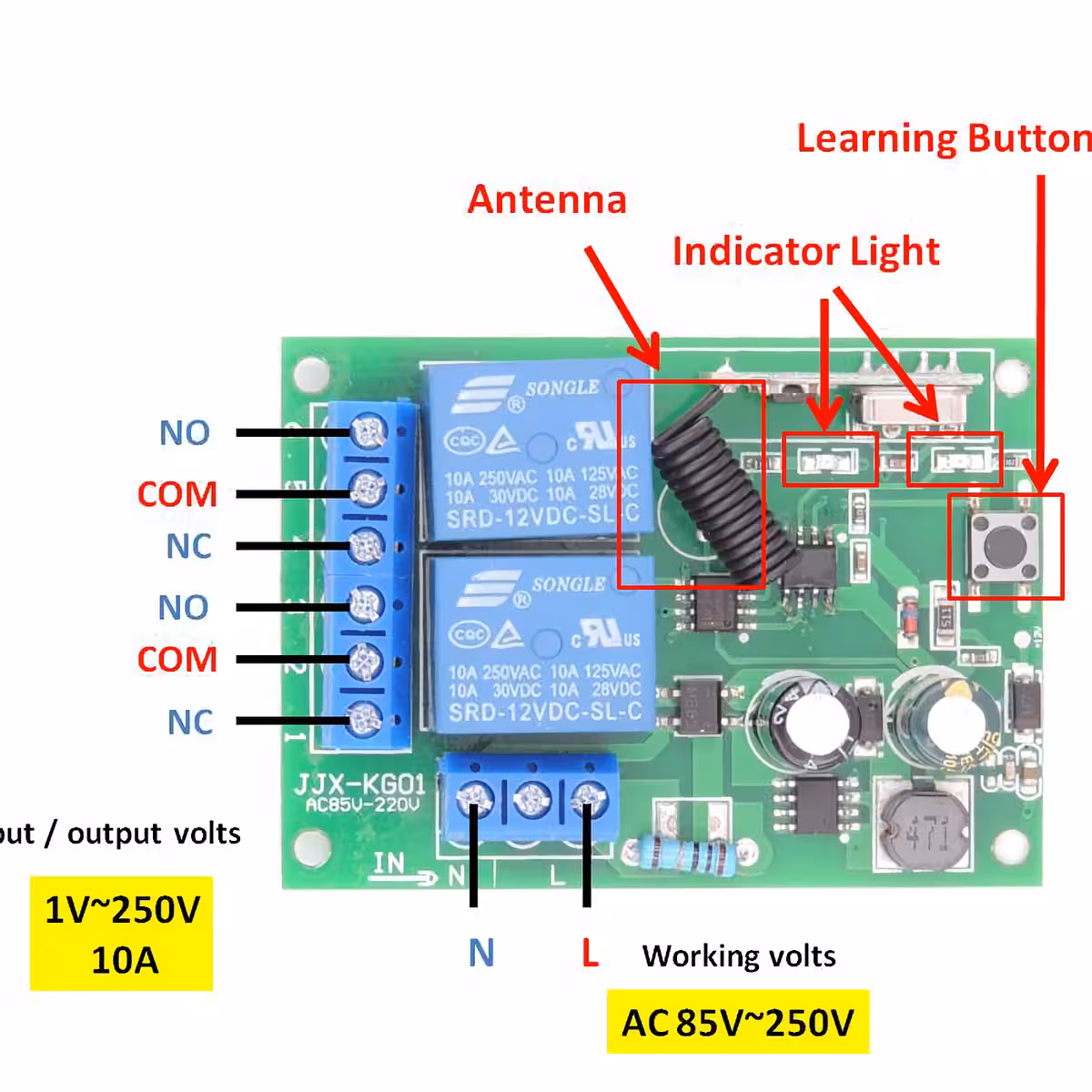

| Relaiskontakt-Kapazität | 10A / 30V DC oder 10A / 250V AC |
| Reichweite | Bis zu 70 m im freien Feld |
| Betriebstemperatur | -10°C … +70°C |
| Betriebsmodi | Momentan, Schalten, Verriegeln |
| Fernbedienungen | 2 Stück (mit je 2 Tasten: A und B) |
Programmierung und Inbetriebnahme

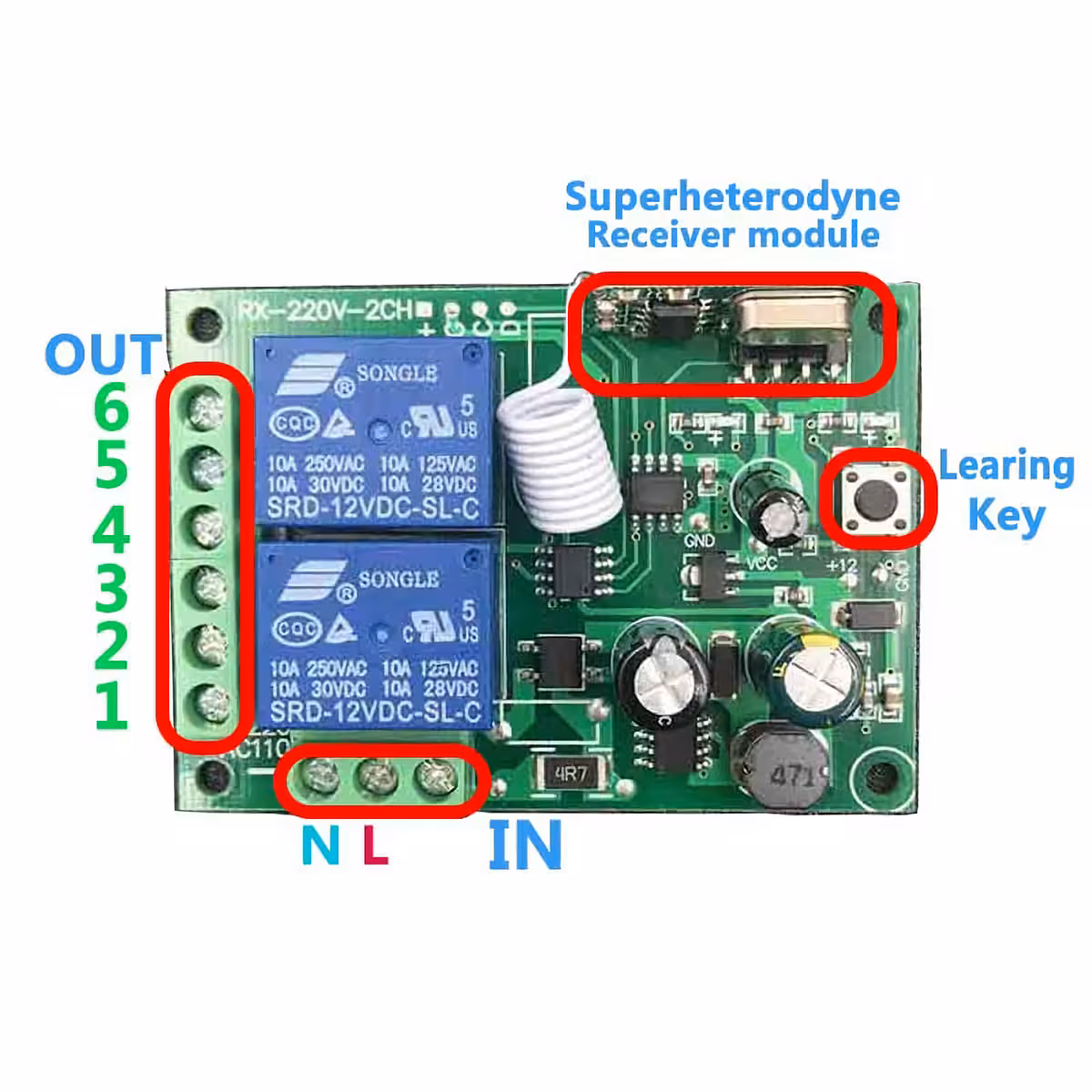

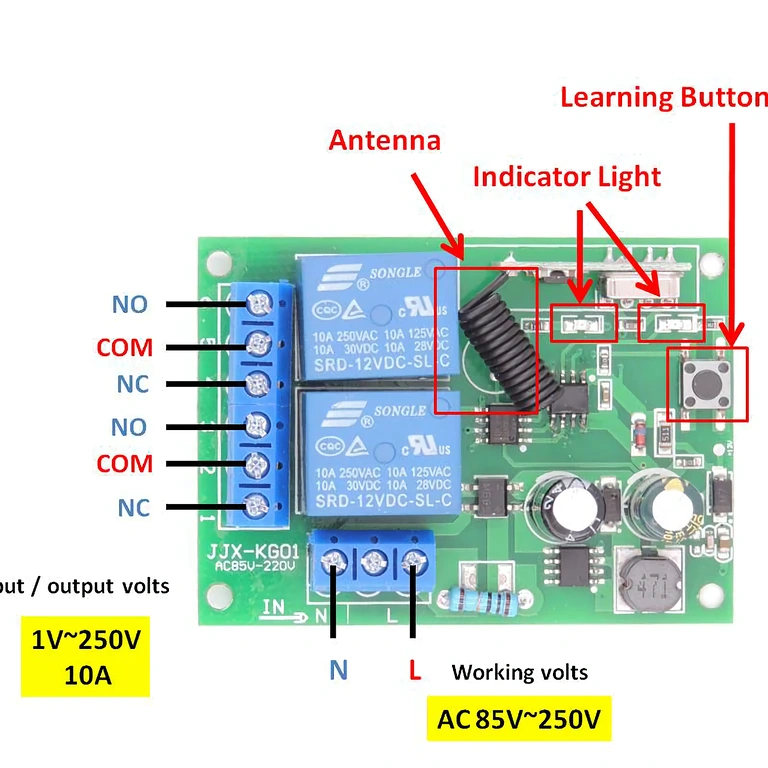

Reset: Drücken Sie die Lerntaste am Empfänger 8-mal, um alle gespeicherten Einstellungen zu löschen. Wir empfehlen diesen Schritt vor der ersten Inbetriebnahme.
Momentan-Modus (Momentary Mode) – Das Relais bleibt nur so lange aktiv, wie die Taste gedrückt gehalten wird:
- Drücken Sie einmal die Lerntaste – die LED erlischt.
- Drücken Sie Taste „A“ auf der Fernbedienung – die LED blinkt und erlischt dann.
- Drücken Sie Taste „B“ – die LED bestätigt den Abschluss des Lernvorgangs.
Schalt-Modus (Toggle Mode) – Ein Tastendruck schaltet das Relais ein, der nächste wieder aus:
- Drücken Sie 2-mal die Lerntaste – die LED erlischt.
- Drücken Sie nacheinander „A“ und „B“ auf der Fernbedienung, um die Konfiguration zu speichern.
Verriegelungs-Modus (Latched Mode) – Eine Taste schaltet ein, die andere aus (Wechsel-Funktion):
- Drücken Sie 3-mal die Lerntaste am Empfänger.
- Drücken Sie „A“ und anschließend „B“ – die LED bestätigt die erfolgreiche Konfiguration.

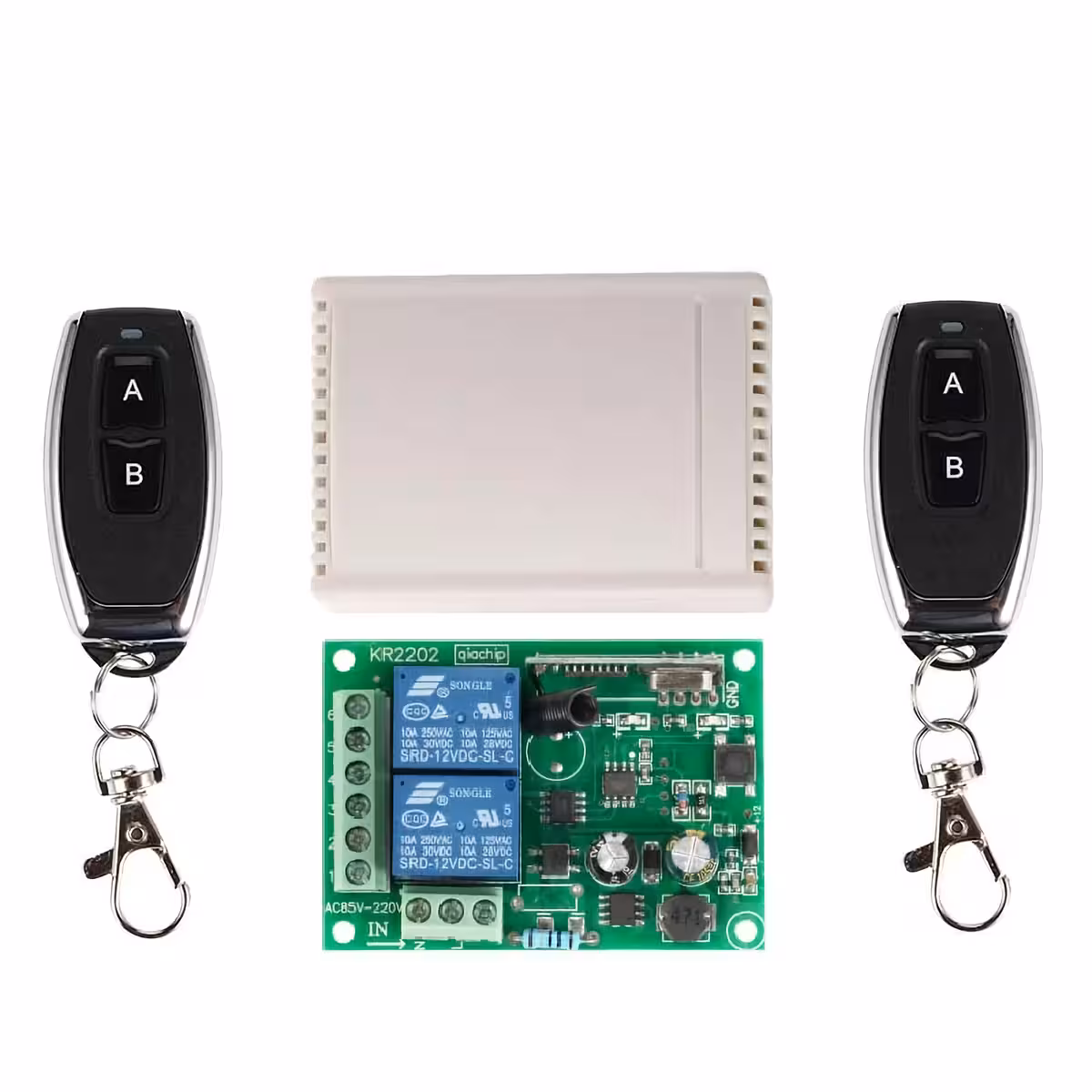

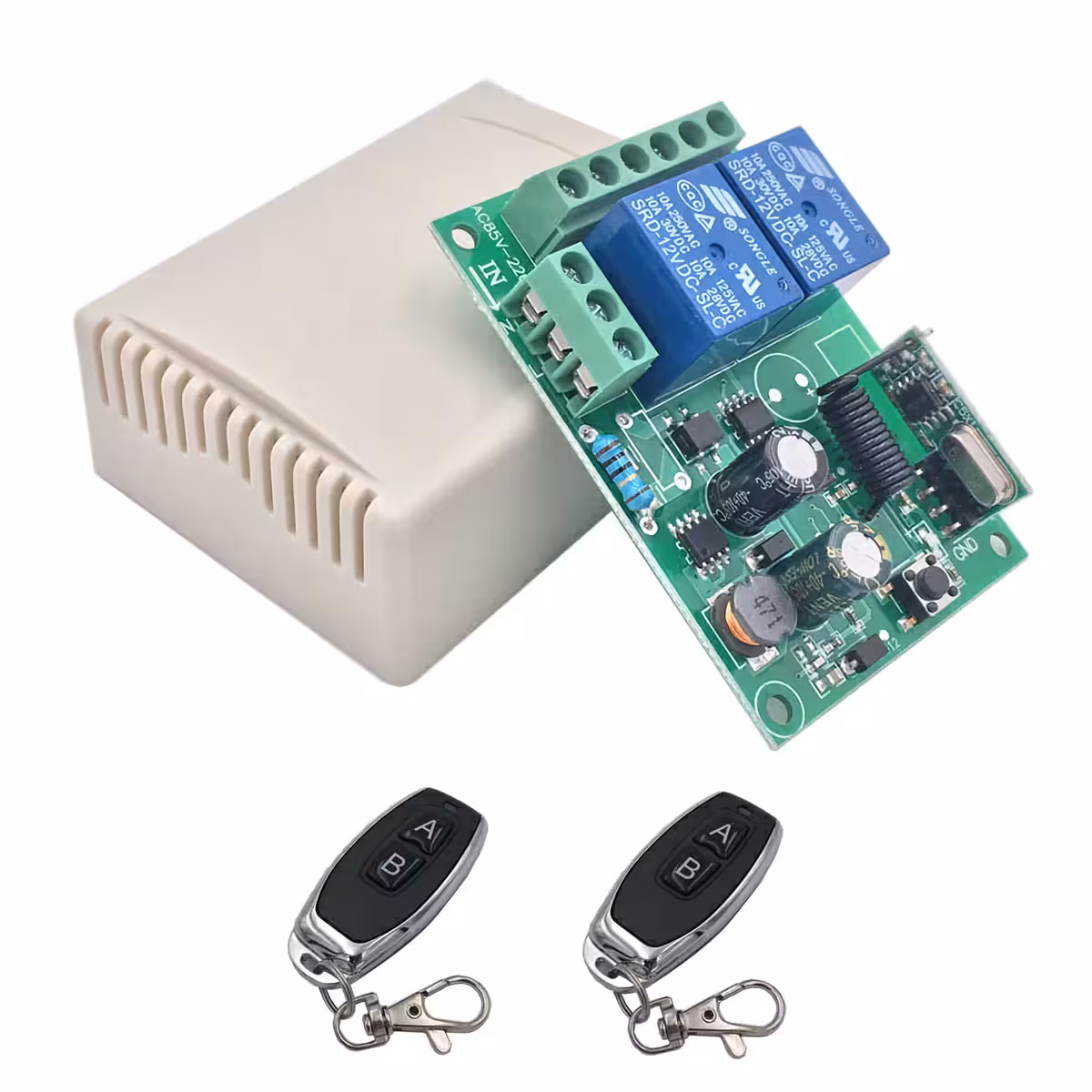

Lieferumfang

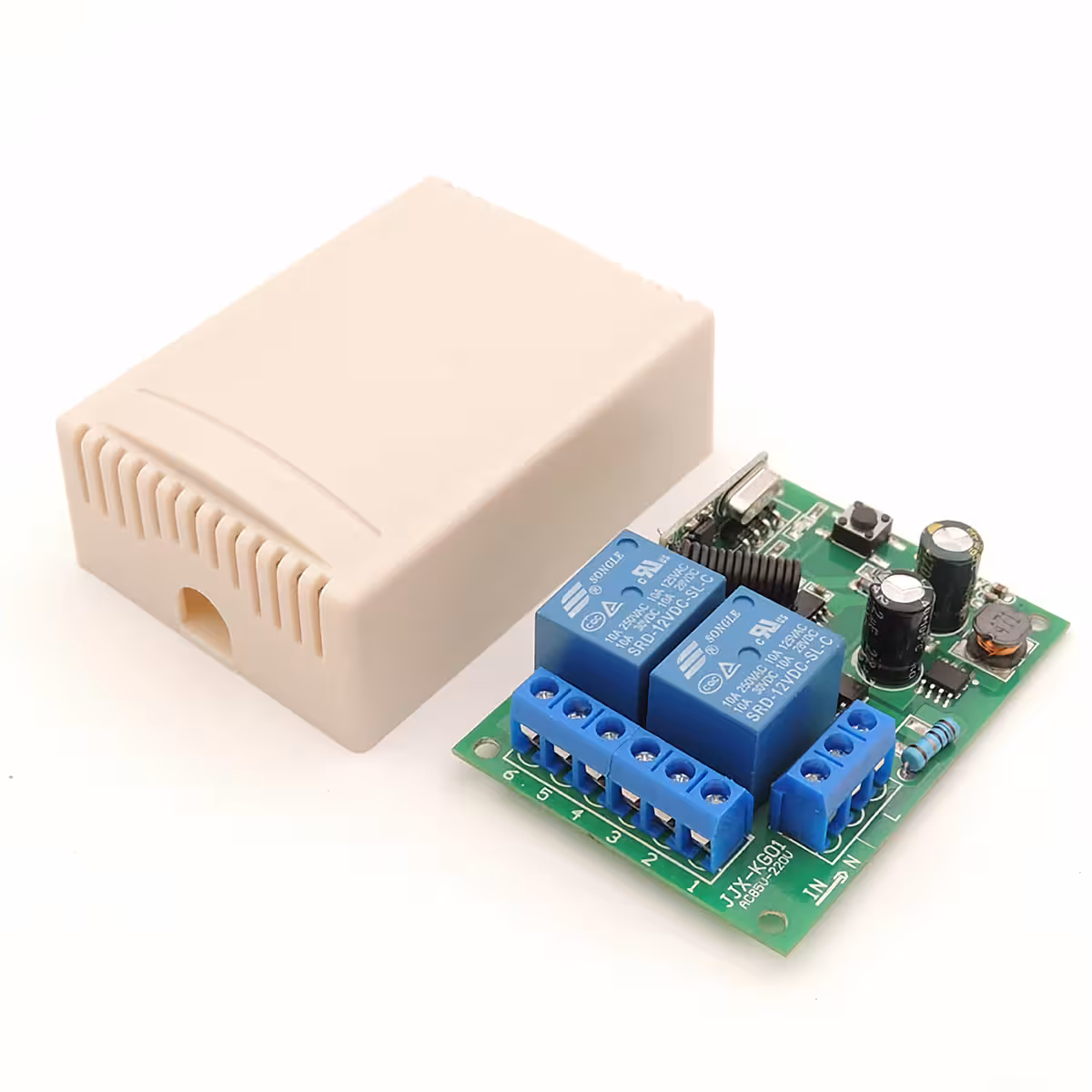

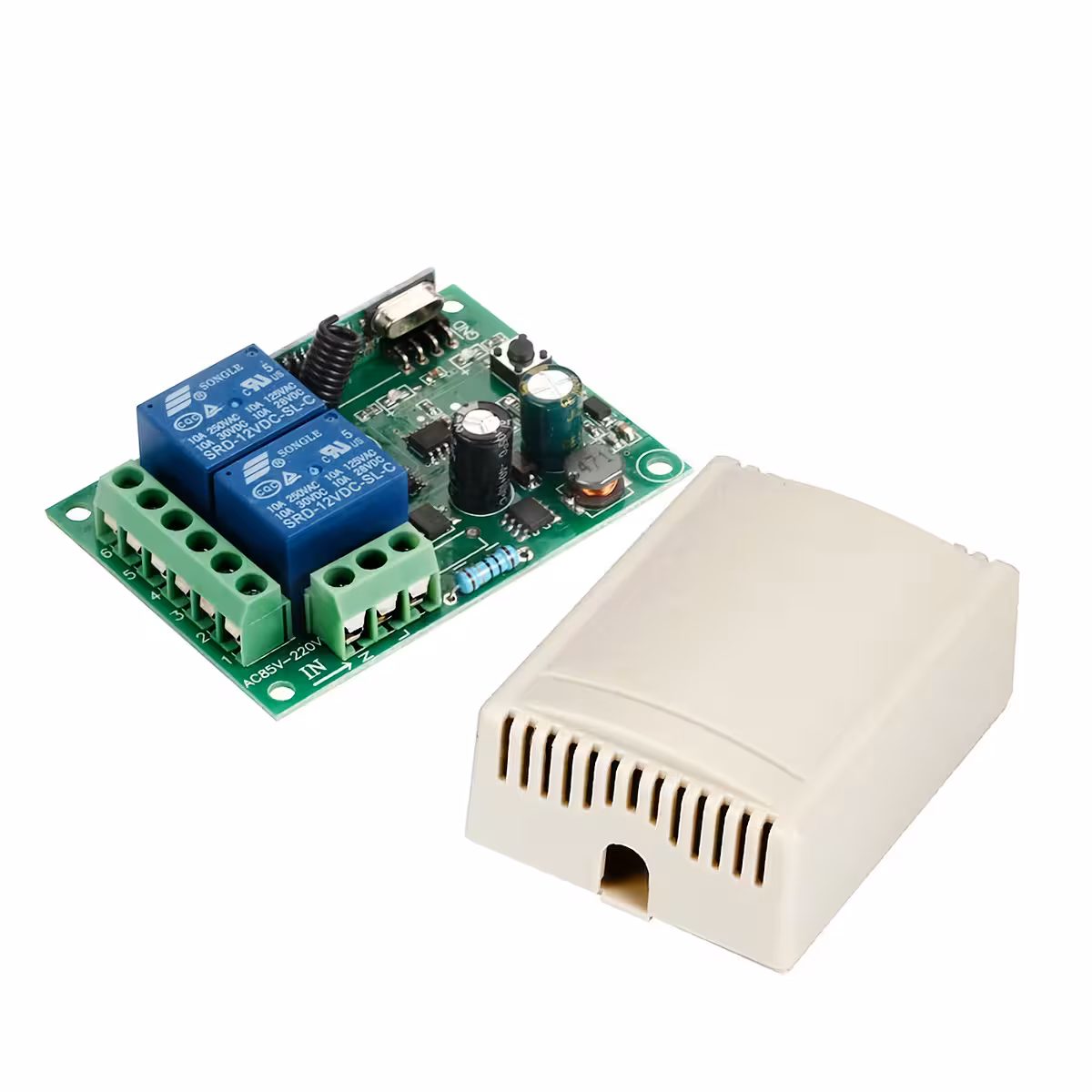

- 1 x 2-Kanal Funk-Empfänger 220V, 433 MHz
- 2 x Fernbedienungen (Sender) mit je 2 Tasten (A/B)
Häufig gestellte Fragen (FAQ)
Kann ich dieses Modul für ein automatisches Tor verwenden?
Ja, das Modul ist mit Torantrieben kompatibel, die über einen potentialfreien Kontakt oder eine direkte Stromversorgung gesteuert werden, sofern die Last 2200W nicht überschreitet.
Können die 2 Kanäle unterschiedliche Geräte unabhängig steuern?
Ja, jeder Kanal verfügt über ein eigenes Relais und kann separat über die Tasten A und B der Fernbedienung geschaltet werden.
Kann ich weitere Fernbedienungen hinzufügen?
Ja, der Empfänger kann mit mehreren kompatiblen 433,92 MHz Fernbedienungen angelernt werden, indem der beschriebene Lernvorgang wiederholt wird.
Was ist der Unterschied zwischen Momentan-, Schalt- und Verriegelungsmodus?
Im Momentan-Modus bleibt das Relais nur aktiv, solange die Taste gedrückt wird; im Schalt-Modus wechselt jeder Tastendruck den Zustand (AN/AUS); im Verriegelungs-Modus schaltet eine Taste das Relais ein und die andere aus.
Funktioniert das Signal durch Wände?
Ja, das 433 MHz Funksignal durchdringt Wände und übliche Hindernisse. Die maximale Reichweite von 70 m gilt für das freie Feld; in Innenräumen kann die effektive Distanz geringer ausfallen.
