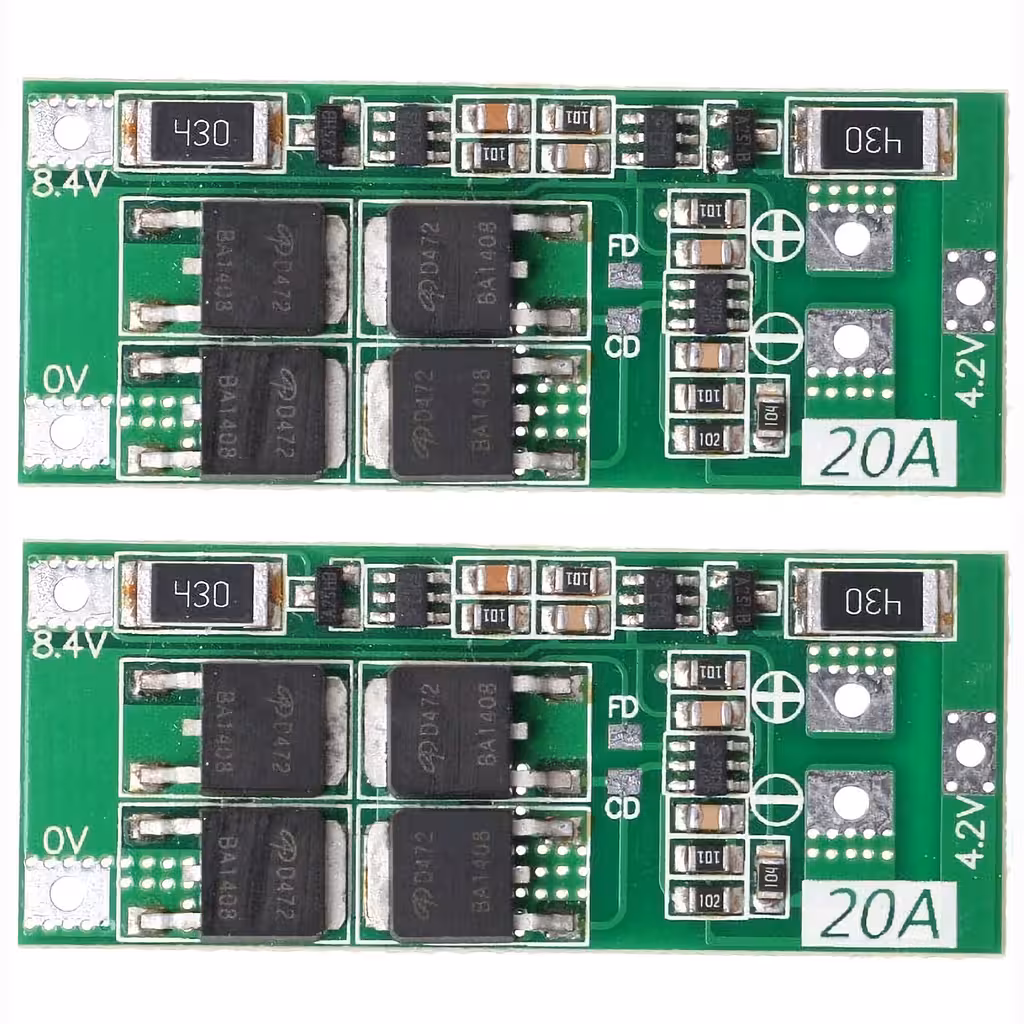

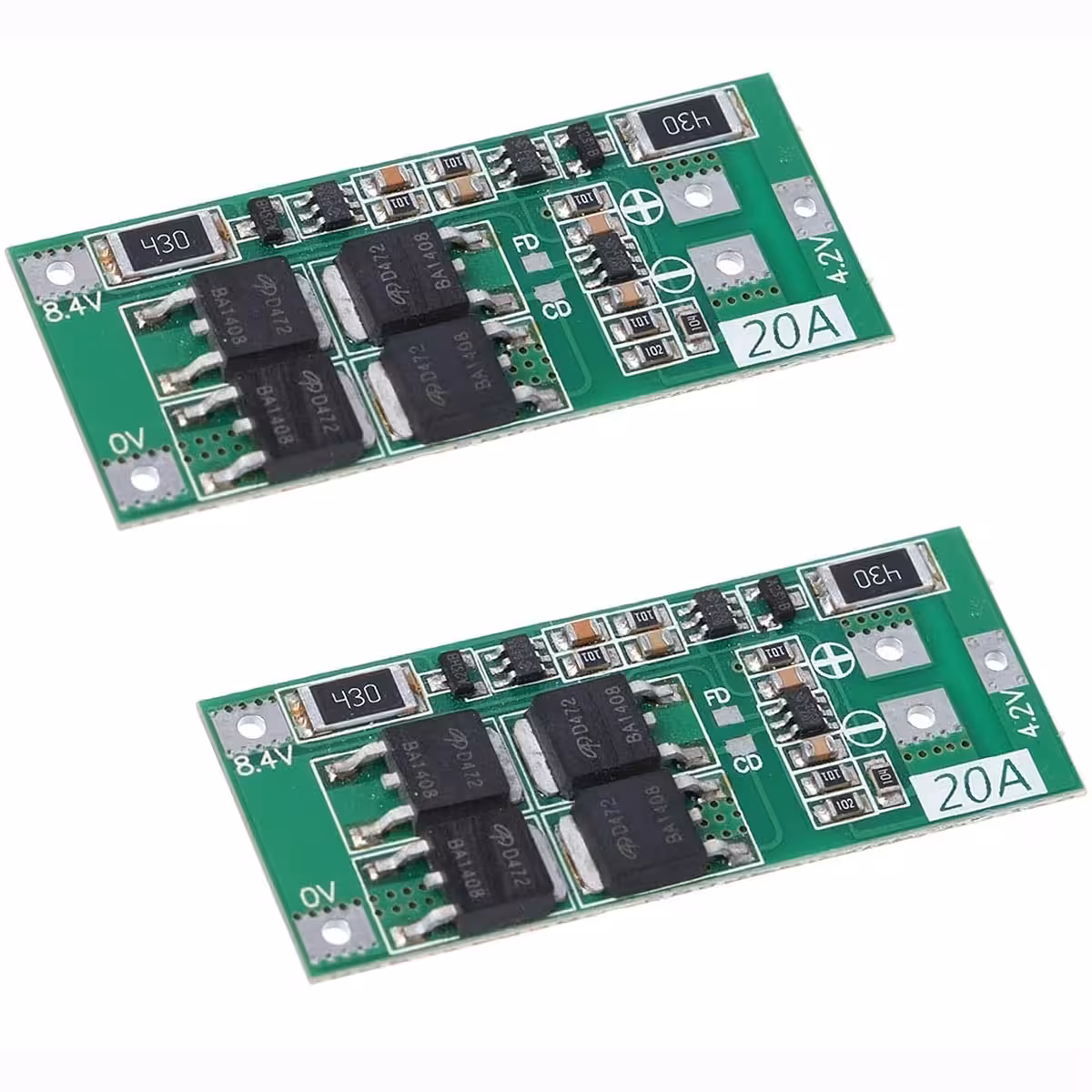

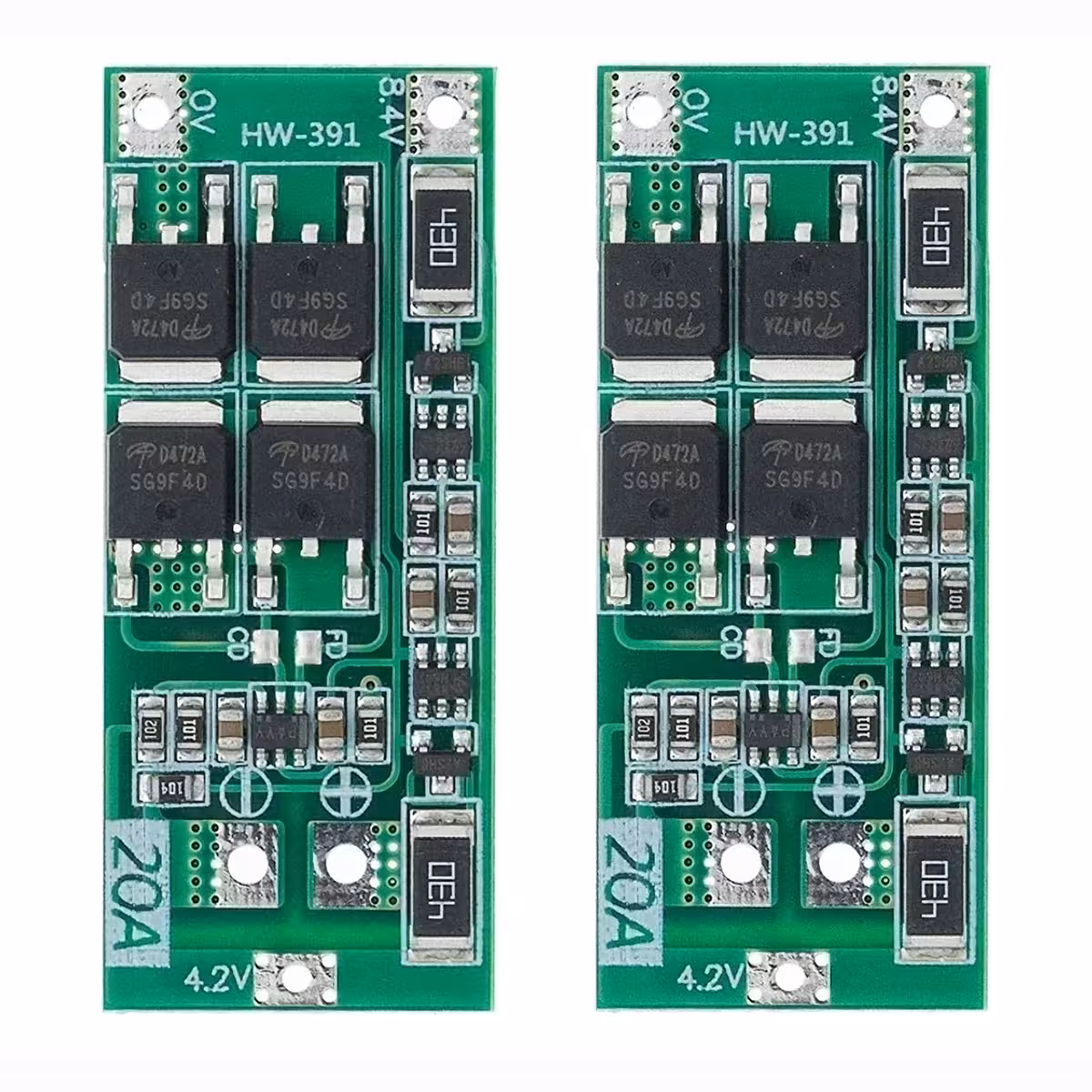

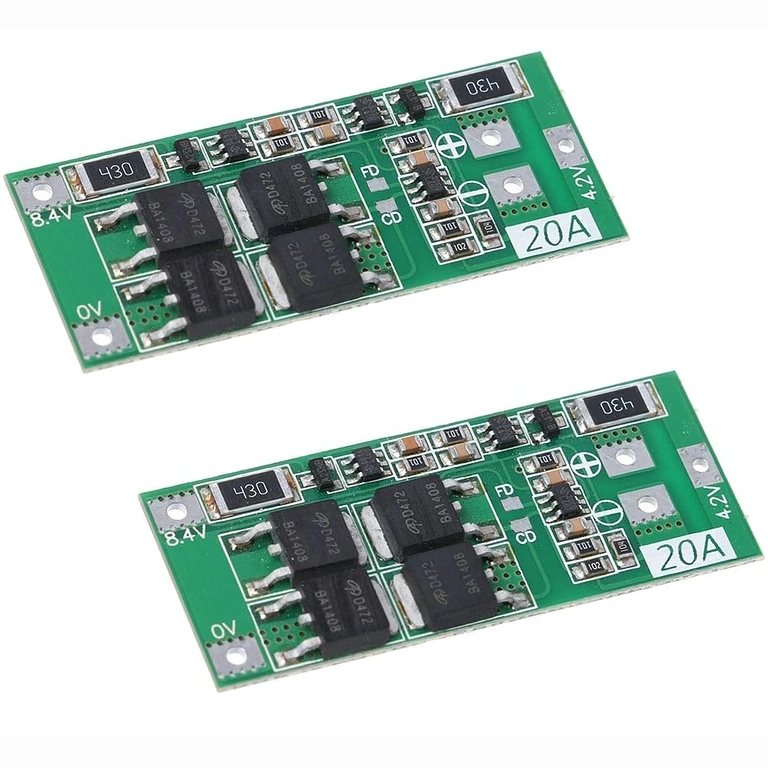

2er-Set BMS 2S 20A mit Balancer – Fortschrittlicher Schutz für 7,4V Li-Ion Akkupacks
Dieses Set bestehend aus 2x BMS 2S 20A Modulen bietet eine professionelle Lösung für das Management und den Schutz von Li-Ion-Akkupacks mit einer Nennspannung von 7,4V (8,4V bei Vollladung). Die integrierte Balancer-Funktion gleicht die Zellspannungen während des Ladevorgangs präzise aus und trägt so maßgeblich zu einer längeren Lebensdauer Ihrer Akkus bei. Mit seinen kompakten Abmessungen von nur 48 × 20 × 3,4 mm ist das Modul die ideale Wahl für DIY-Projekte, tragbare Elektrowerkzeuge und individuelle Akkupacks.
Hinweis: Bei der ersten Inbetriebnahme muss das Akkupack kurz geladen werden, um den Ausgang des BMS zu aktivieren. Bitte verwenden Sie keine Zellen mit stark abweichenden Kapazitäten oder Innenwiderständen.
Warum dieses Modell? (Ihre Vorteile):
- Integrierter aktiver Balancer: Gleicht die Zellspannung während des Ladens aus, verhindert ein Ungleichgewicht und verlängert die Lebensdauer des Akkupacks.
- Umfassender Schutz: Schützt zuverlässig vor Überladung (>4,3V), Tiefentladung (<2,3V), Überstrom (25A) und Kurzschluss (automatische Rückstellung in ca. 200ms).
- Hohe Kompatibilität: Geeignet für Li-Ion-Zellen der Typen 18650, 26650 sowie Standard-LiPo-Akkus mit 3,7V/4,2V.

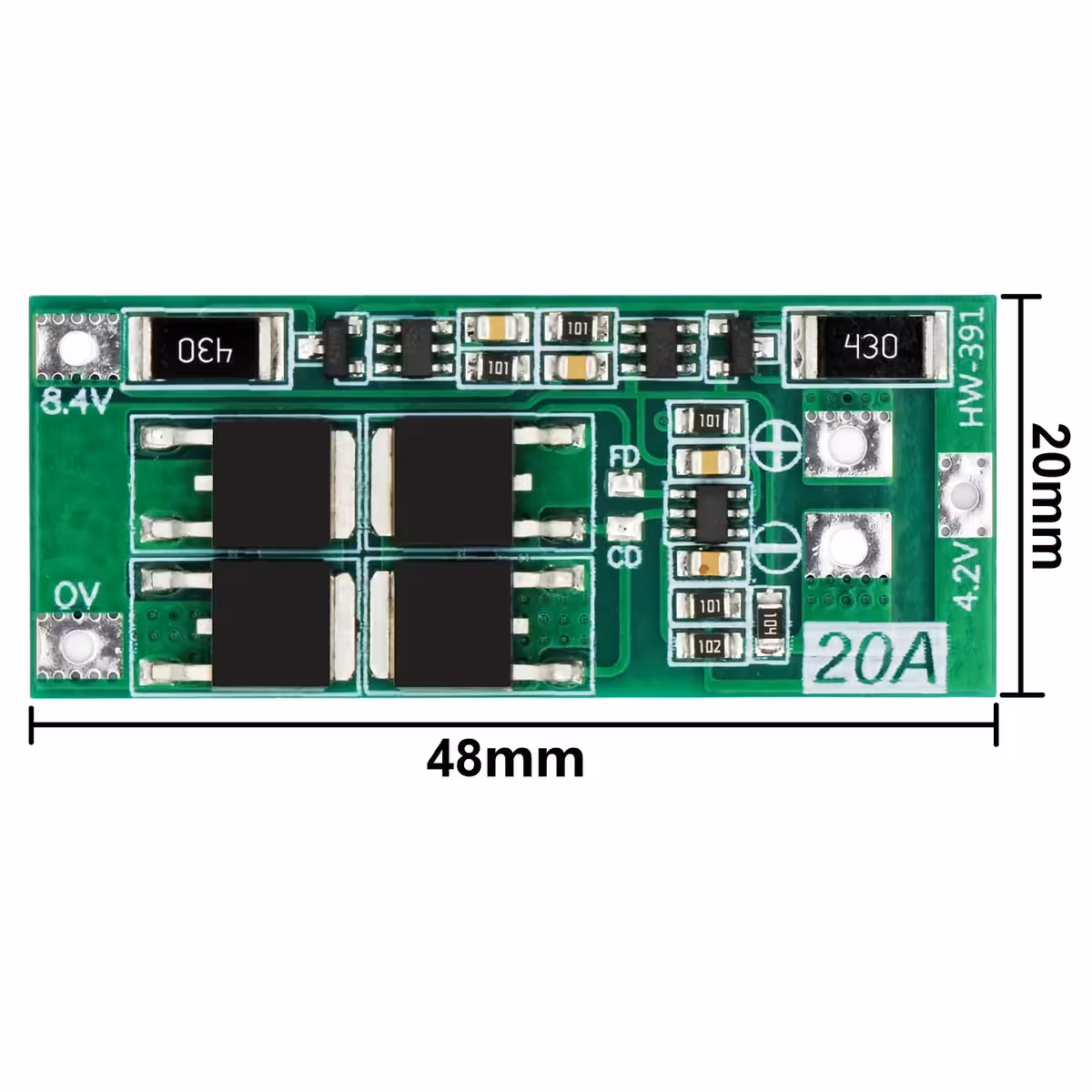

- Kompaktes Design: Mit 48 × 20 × 3,4 mm perfekt für kleine Gehäuse, mobile Geräte und Modifikationen geeignet.
- Sparsames 2er-Set: Ideal für parallele Projekte oder als praktischer Ersatzteilvorrat.
Details und Leistung

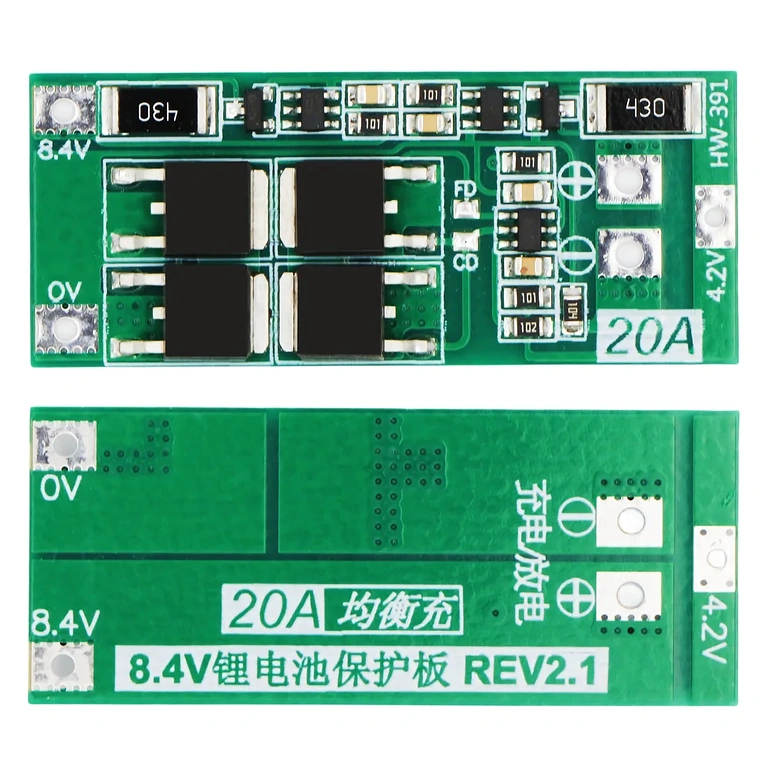

Das Modul ist für einen Dauerstrom von 20A ausgelegt (bei hoher Last wird die Verwendung eines Kühlkörpers empfohlen) und bewältigt Lastspitzen von bis zu 25A. Der Ladestrom ist automatisch auf 10A begrenzt, um die Zellen vor thermischer Belastung zu schützen. Der Anschluss erfolgt über klar gekennzeichnete Lötpunkte: 0V (Minus Zelle 1), 4,2V (Mittelpunkt zwischen den Zellen) und 8,4V (Plus Zelle 2). Der Ausgang erfolgt über die mit + und − markierten Anschlüsse auf der Platine. Ein leichtes Erwärmen des „430“-Widerstands während des Balancierens ist ein normales Betriebsverhalten und signalisiert die korrekte Funktion des Ausgleichsvorgangs.
| Parameter | Wert / Detail |
|---|---|
| Modultyp | BMS 2S mit Balancer |
| Nennspannung | 7,4V (2 × 3,7V) |
| Ladespannung | 8,4V – 9,0V |
| Überladungsschutz | > 4,3V pro Zelle |
| Tiefentladungsschutz | < 2,3–2,5V pro Zelle |
| Überstromschutz | 25A |
| Empfohlener Dauerstrom | 20A (Kühlkörper bei hoher Last empfohlen) |
| Kurzschlussschutz | Ja, automatische Rückstellung (~200ms) |
| Begrenzter Ladestrom | 10A |
| Kompatible Zellen | Li-Ion 18650, 26650, Li-Po 3,7V/4,2V |
| Abmessungen | 48 × 20 × 3,4 mm |
| Set-Inhalt | 2 Stück |
Anleitung zur Inbetriebnahme
- Zellen vorbereiten: Stellen Sie sicher, dass beide Li-Ion-Akkus über eine ähnliche Spannung (max. Differenz 0,1V) und vergleichbare Innenwiderstände verfügen.

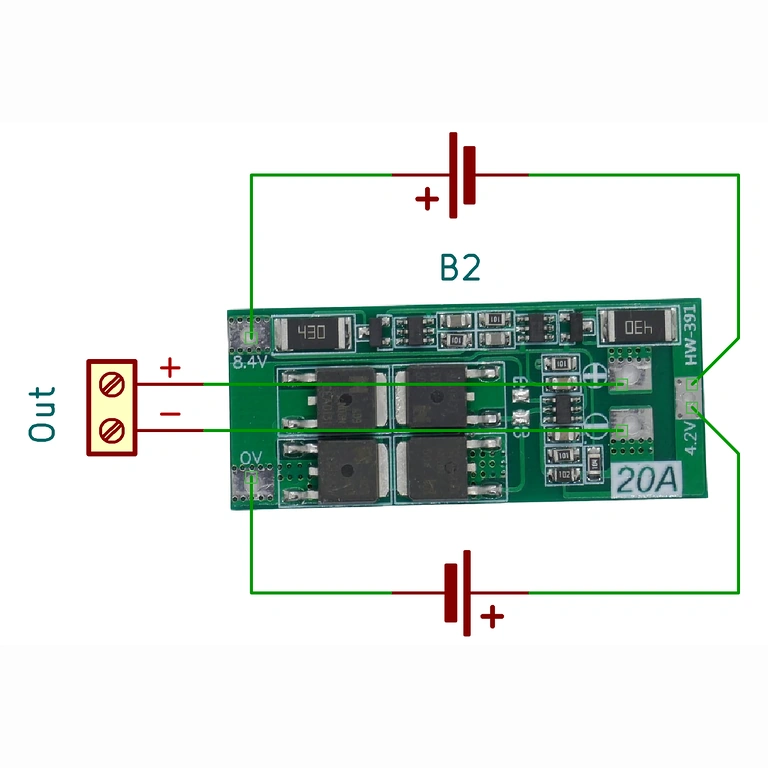

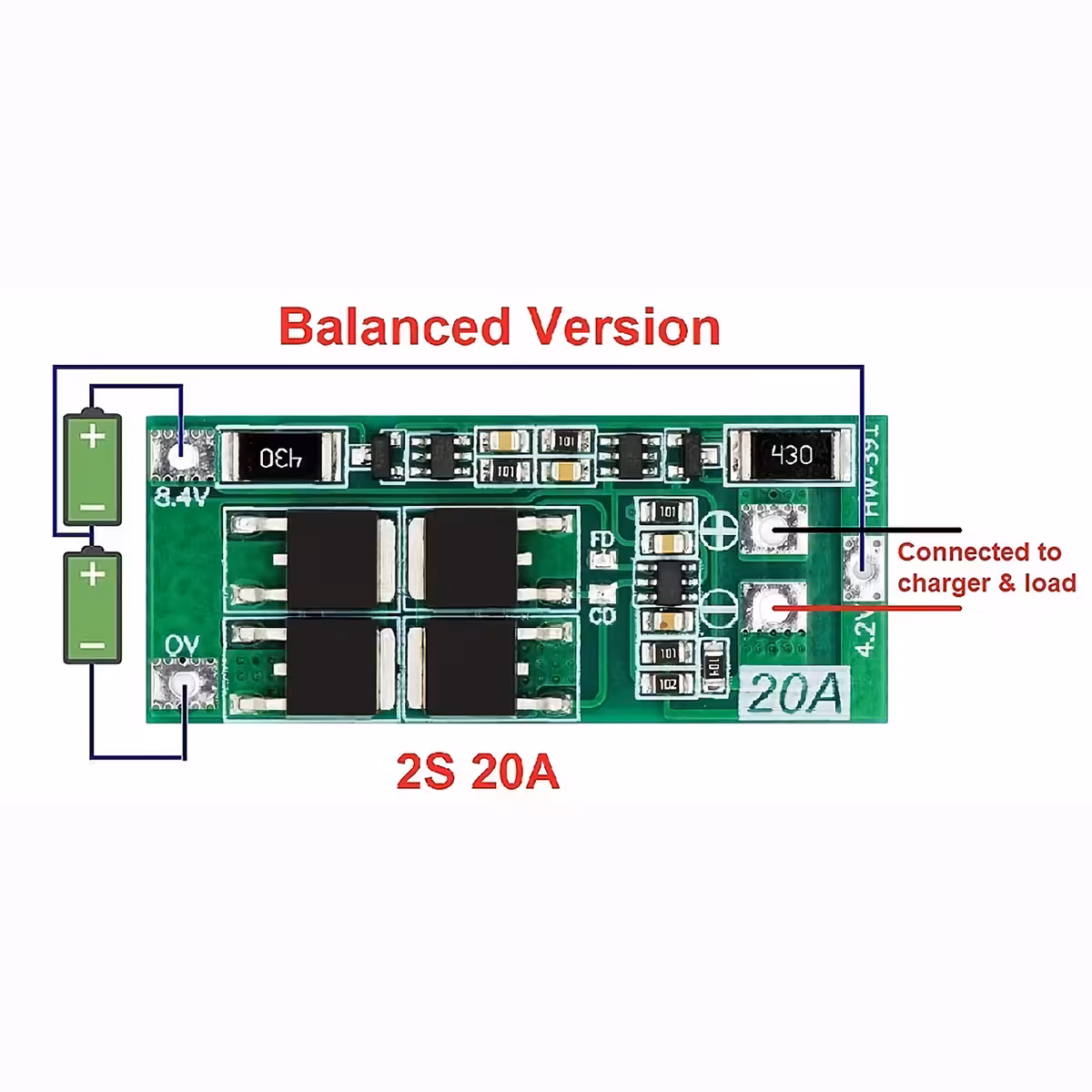

- Zelle 1 anschließen: Verbinden Sie den Minuspol mit 0V und den Pluspol mit dem 4,2V-Punkt auf der Platine.
- Zelle 2 anschließen: Verbinden Sie den Minuspol mit dem 4,2V-Punkt (gemeinsam mit dem Pluspol der ersten Zelle) und den Pluspol mit dem 8,4V-Punkt.
- Ausgänge nutzen: Die mit + und − gekennzeichneten Anschlüsse auf der Platine dienen als Ausgang zur Last sowie als Eingang für das Ladegerät.
- BMS aktivieren: Schließen Sie zum ersten Aktivieren ein kompatibles Ladegerät (8,4–9,0V) an die Ausgangsklemmen an – das BMS schaltet den Ausgang automatisch frei.
- Funktionstest: Prüfen Sie die Ausgangsspannung (~8,4V bei Vollladung), bevor Sie den Verbraucher anschließen.
- Kühlung sicherstellen: Bei Anwendungen nahe der 20A-Grenze sollte ein Kühlkörper montiert oder für ausreichende Belüftung gesorgt werden.
Lieferumfang
- 2 × BMS Modul 2S 20A mit Balancer (48 × 20 × 3,4 mm)
- Anschlussplan (digital/visuell)
Häufig gestellte Fragen
Kann ich dieses BMS mit hochkapazitiven 26650-Akkus verwenden?
Ja, das Modul ist mit 18650-, 26650- und Standard-LiPo-Zellen kompatibel, sofern die Nennspannung 3,7V pro Zelle beträgt. Der empfohlene Dauerstrom bleibt unabhängig von der Kapazität bei 20A.
Warum wird der „430“-Widerstand beim Laden warm?
Dies ist völlig normal. Der Widerstand ist Teil der Balancer-Schaltung und wandelt überschüssige Energie in Wärme um, um die Zellspannungen anzugleichen. Eine leichte Erwärmung zeigt, dass der Balancer einwandfrei arbeitet.
Welche Ladespannung wird benötigt?
Das Ladegerät sollte eine Spannung von 8,4V bis 9,0V liefern. Da das BMS den Ladestrom automatisch auf 10A begrenzt, können Sie auch Netzteile mit höherer Stromstärke verwenden, ohne die Akkus zu gefährden.
Der Ausgang funktioniert bei der ersten Verbindung nicht. Was tun?
Das ist normal – das BMS befindet sich bis zur ersten Ladung im „Sleep“-Modus. Schließen Sie das Akkupack kurz an ein 8,4V-Ladegerät an, um den Ausgang zu aktivieren. Danach funktioniert das Modul bei jedem Einsatz automatisch.
Kann ich mehrere 2S-Packs parallel schalten?
Ja, aber jedes Pack muss über ein eigenes BMS verfügen. Zudem müssen alle Packs vor dem Zusammenschalten auf die gleiche Spannung gebracht werden. Eine Parallelschaltung ohne individuelles BMS kann zu gefährlichen Ausgleichsströmen führen.
