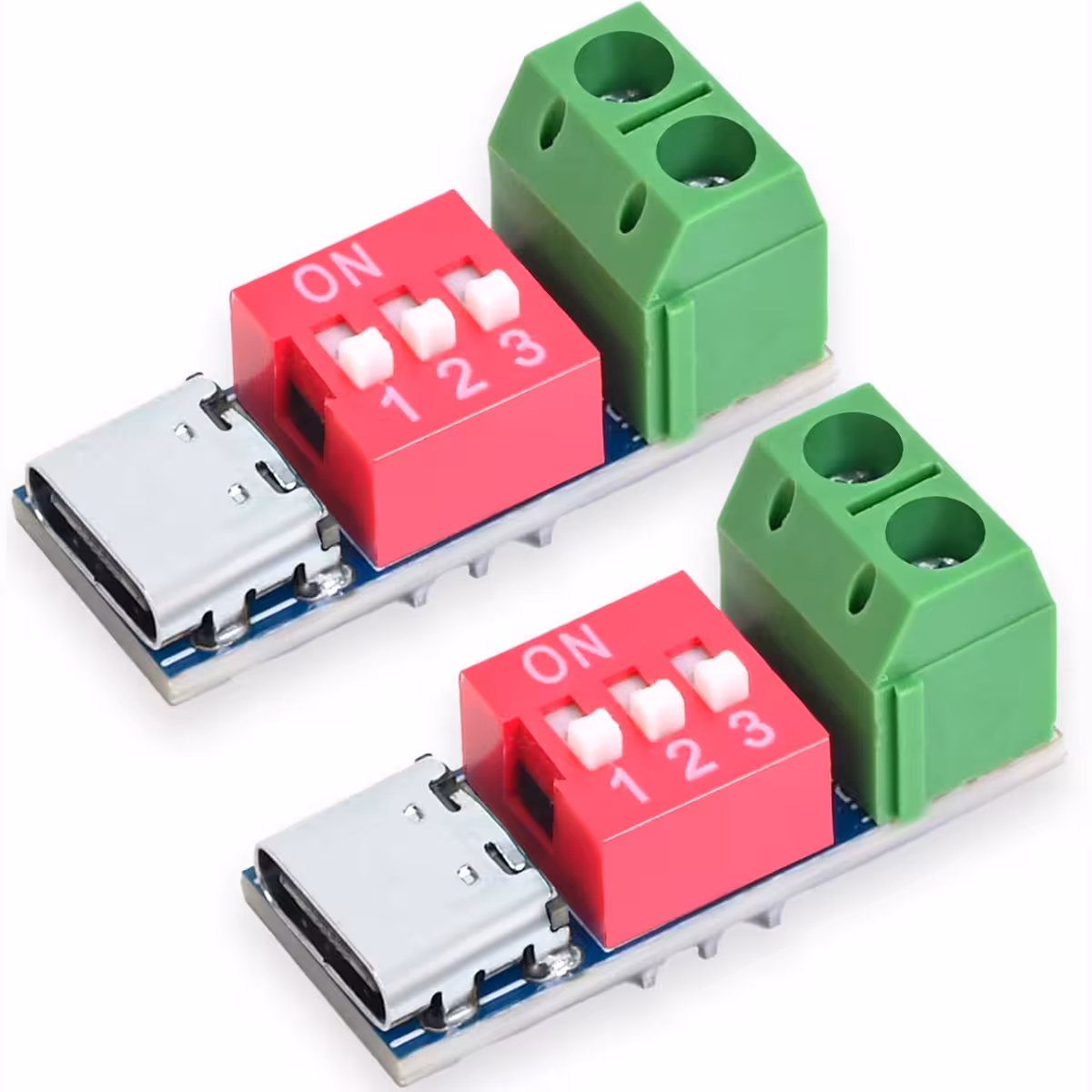

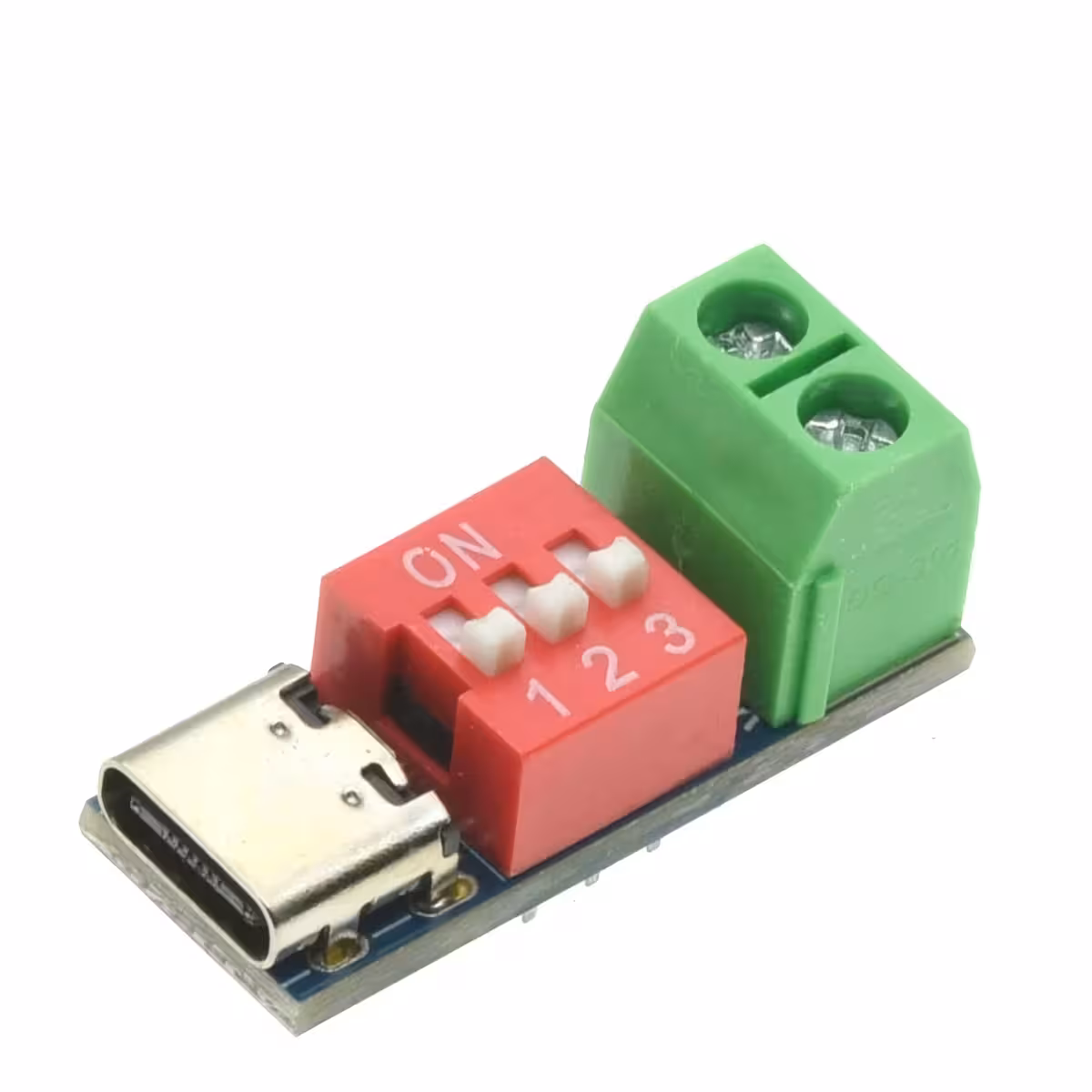

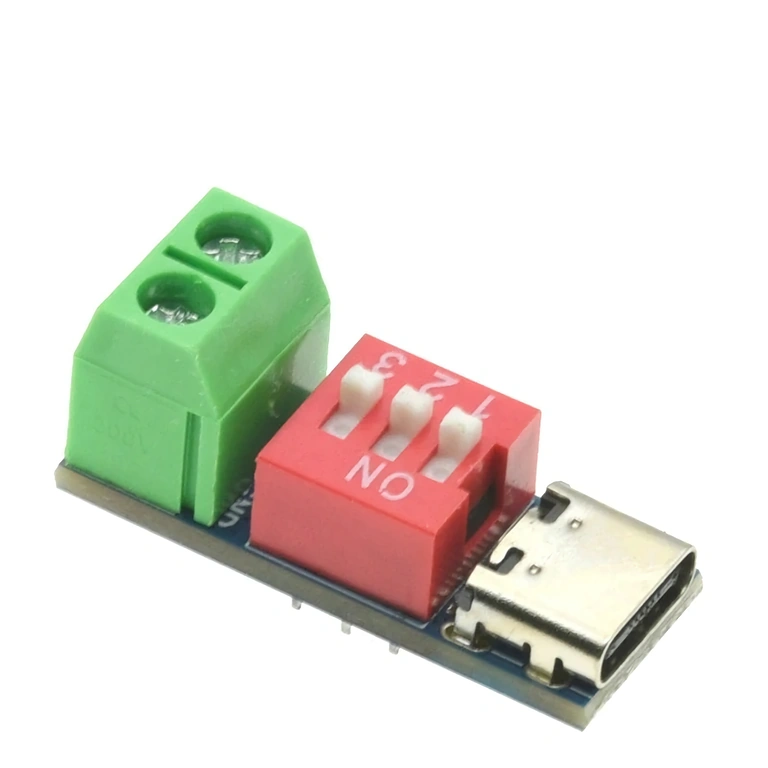

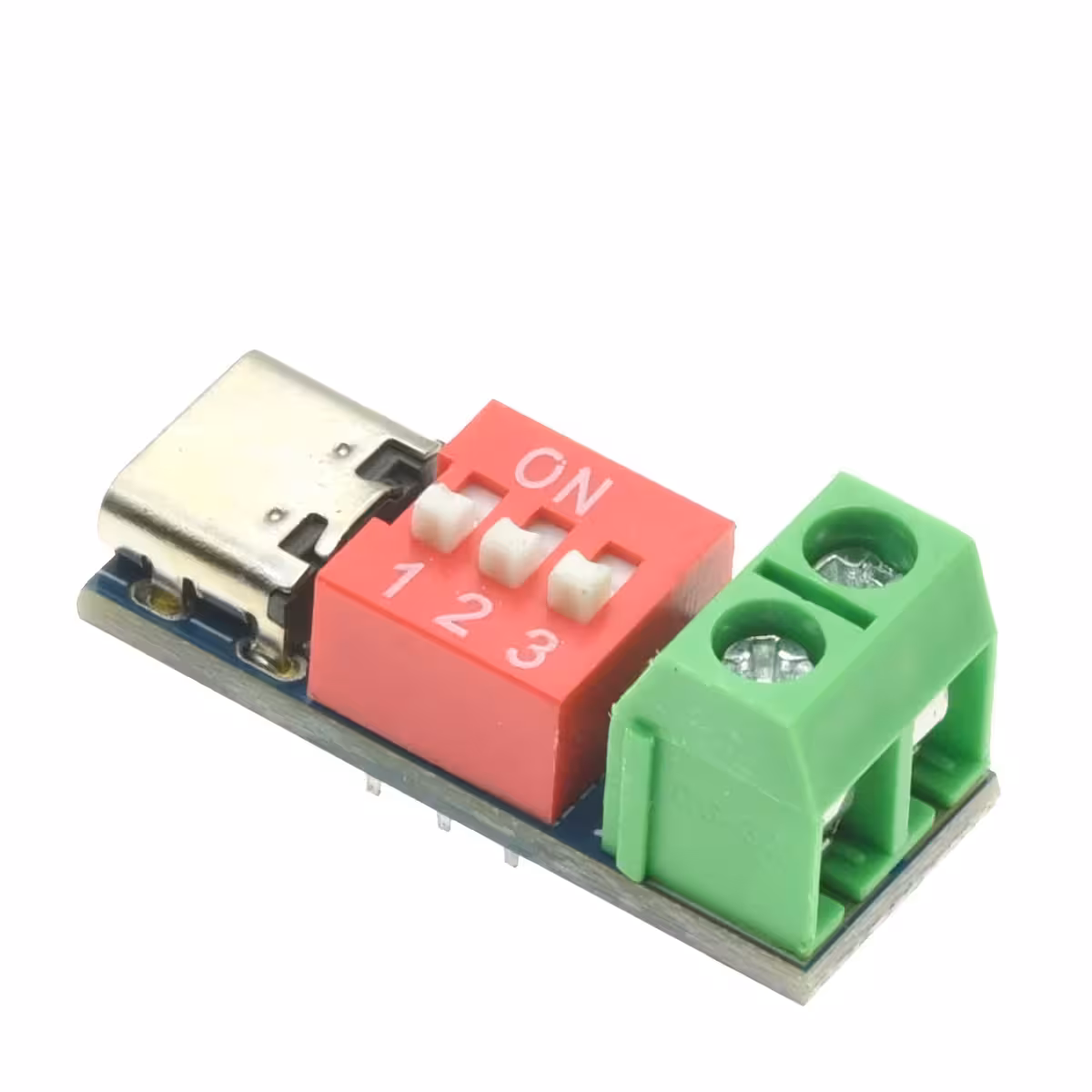

USB-C PD QC Trigger-Module – Feste Ausgangsspannung aus jedem USB-C-Netzteil ohne Löten
Sie benötigen 12V oder 20V von einem USB-C-Netzteil, möchten aber keinen Spannungsregler von Grund auf neu entwickeln? Diese USB-C PD/QC Trigger-Module verhandeln automatisch die gewünschte Spannung mit dem Netzteil und geben diese direkt an den Ausgangspins aus. Stellen Sie die Spannung einfach über den DIP-Switch ein, schließen Sie das Netzteil an und messen Sie nach – in weniger als einer Minute steht Ihnen die benötigte Stromquelle für Ihr Projekt zur Verfügung.
Hinweis: Messen Sie vor dem Anschließen eines Verbrauchers immer die Ausgangsspannung mit einem Multimeter, um sicherzustellen, dass die ausgehandelte Spannung mit Ihrer Einstellung übereinstimmt.
Warum dieses Set die richtige Wahl ist (Vorteile):

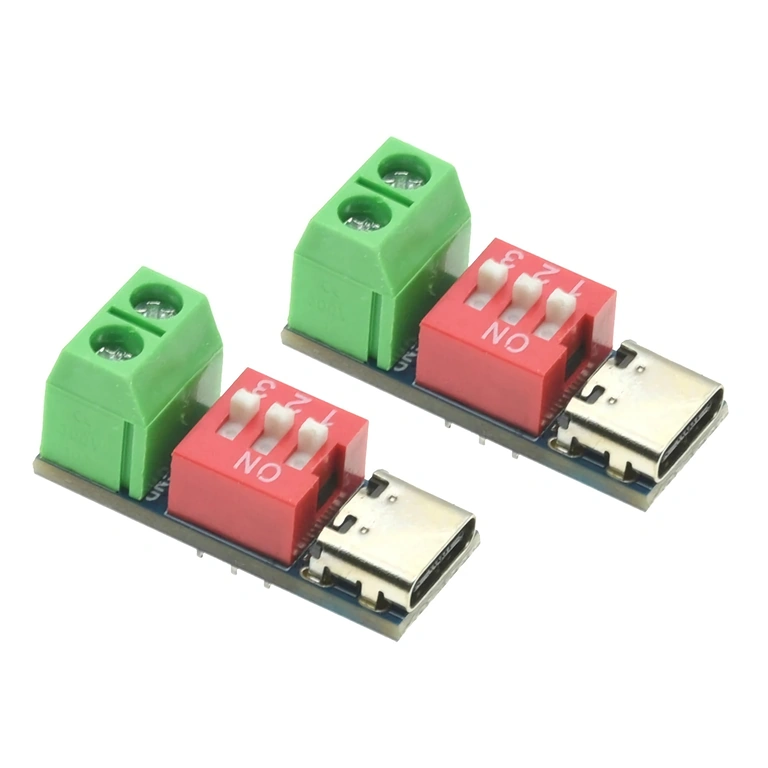

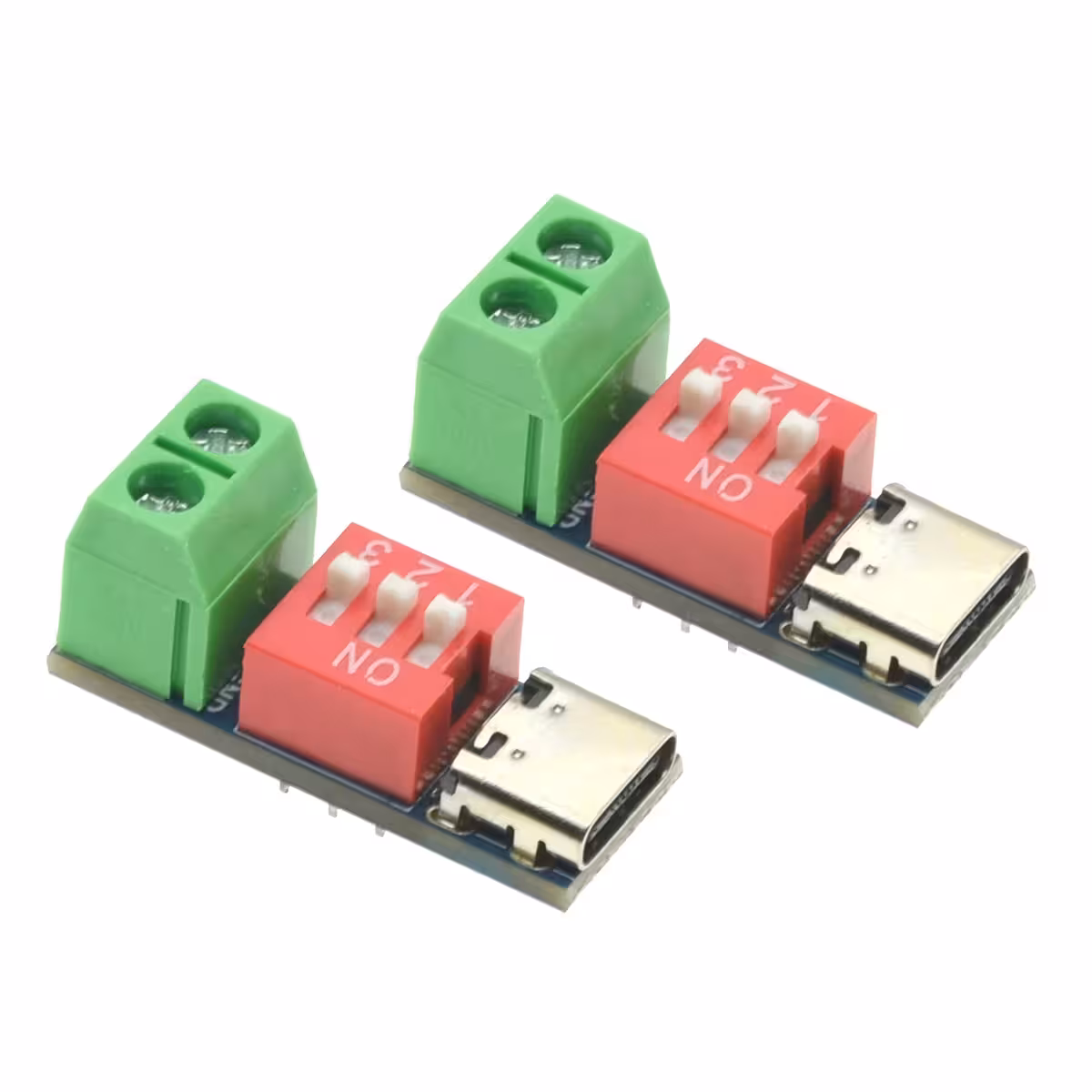

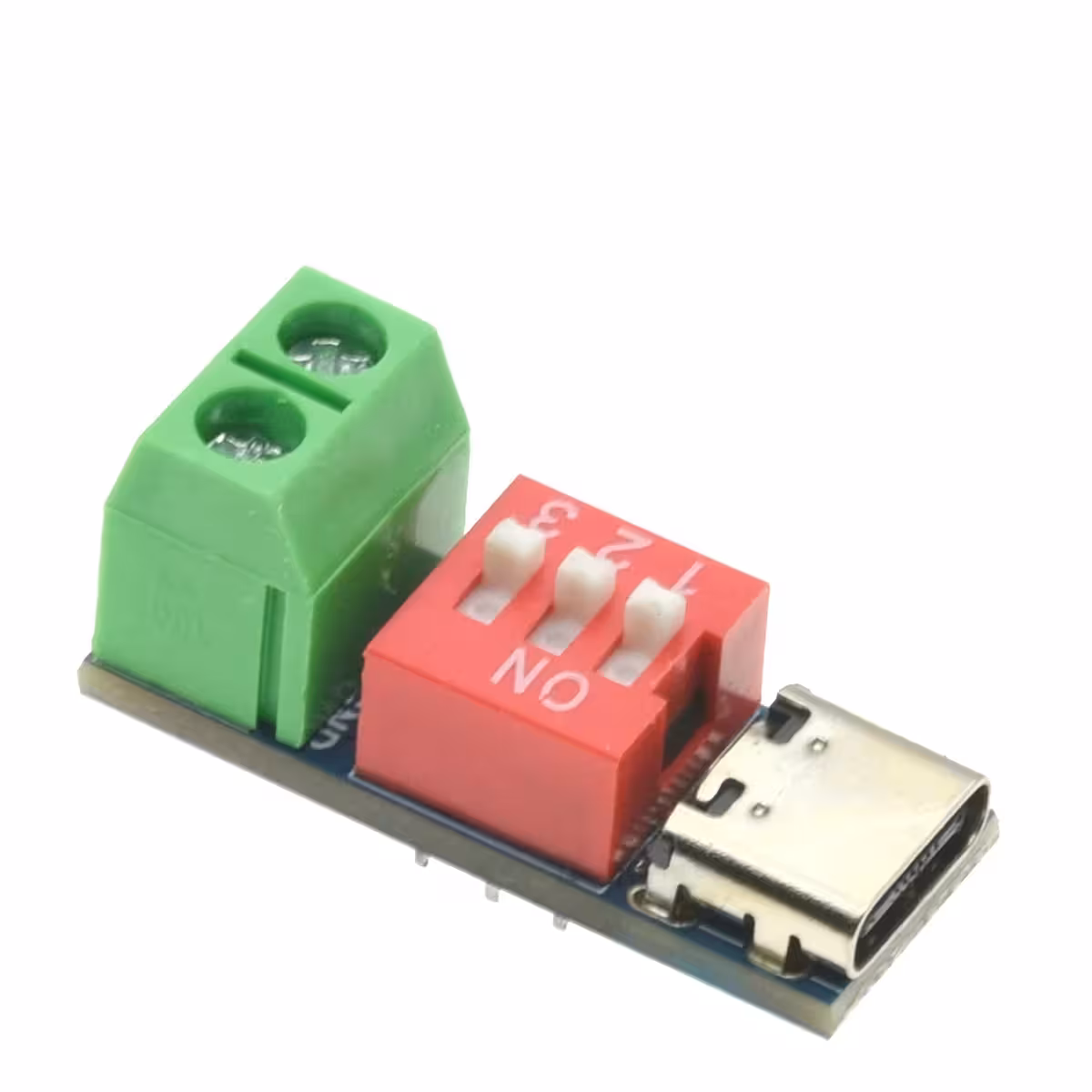

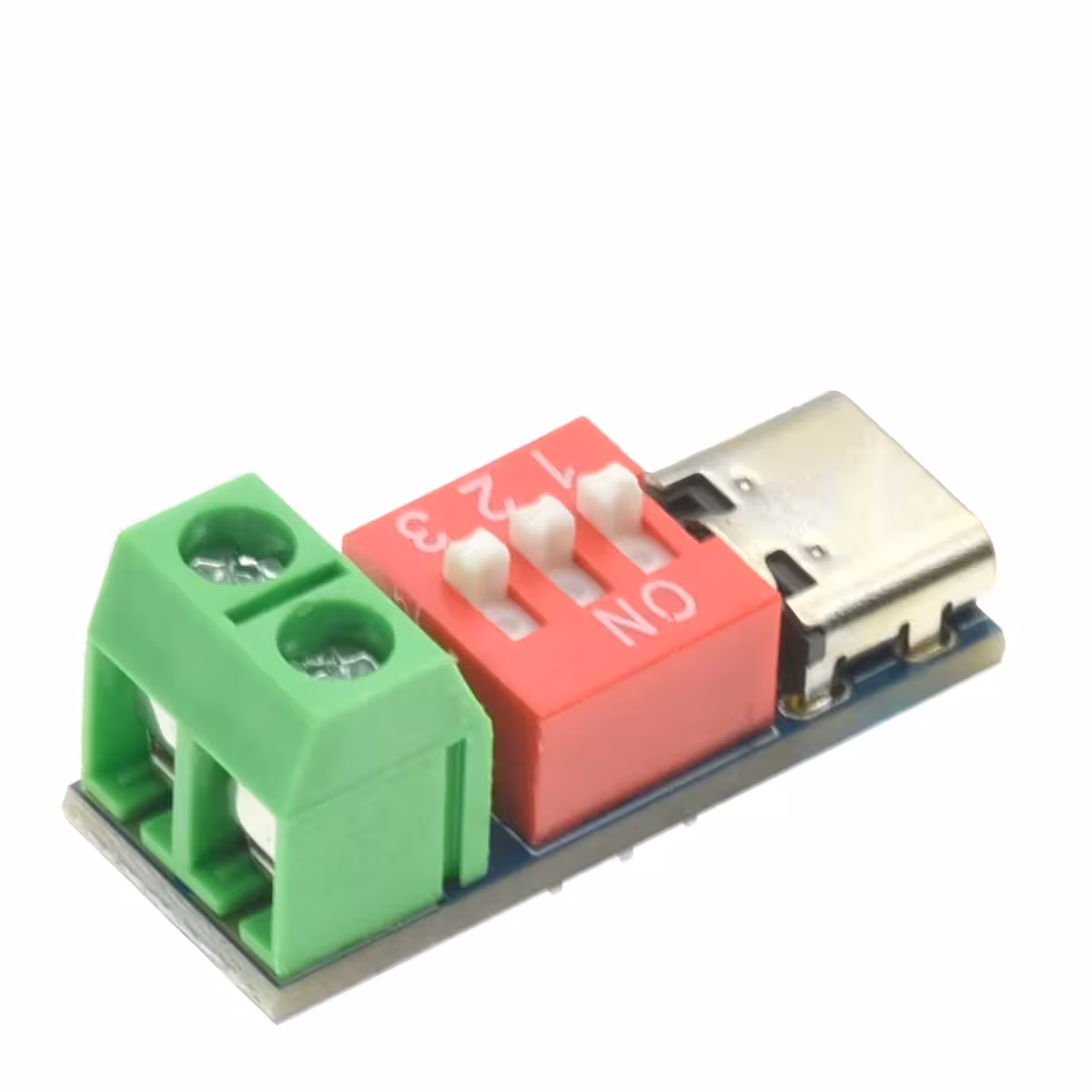

- Hardware-Auswahl per DIP-Switch — Wählen Sie zwischen 5V, 9V, 12V, 15V und 20V ganz ohne Firmware, Programmiergerät oder Code; die Einstellung erfolgt rein mechanisch und sofort.
- 4-Protokoll-Kompatibilität — Unterstützt PD3.0, PD2.0, QC und BC1.2 und ist damit mit den meisten modernen Laptop-Netzteilen, Smartphone-Ladegeräten und Workstation-Adaptern kompatibel.
- Bis zu 100W Übertragungsleistung — Ausreichend für die Stromversorgung von Mini-PCs, leistungsstarken LED-Streifen oder anspruchsvollen Embedded-Projekten, sofern das Netzteil die Leistung bereitstellt.
- Reversibler USB-C-Anschluss — Automatische Polaritätserkennung; es spielt keine Rolle, wie herum Sie das Kabel einstecken – kein Risiko durch Verpolung.

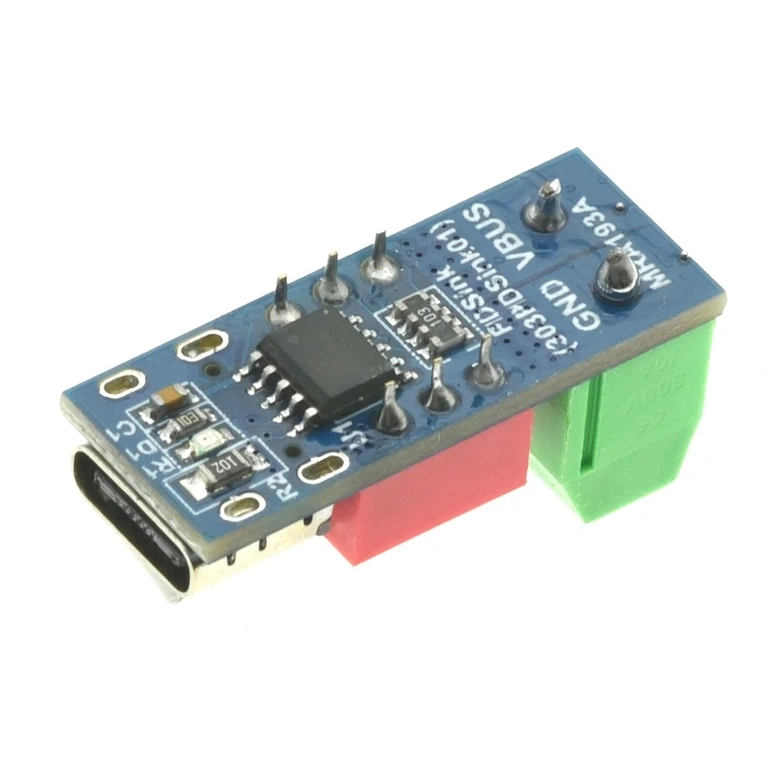

- Kompaktes Design (11 × 28 mm) — Passt in nahezu jedes DIY-Gehäuse oder Projektbox ohne strukturelle Anpassungen.
- Integrierte Schutzmechanismen — Überspannungs- und Überhitzungsschutz schützen sowohl das Modul als auch den angeschlossenen Schaltkreis.
- Praktisches 2er-Set — Sie haben direkt ein Ersatzteil zur Hand oder können zwei Schaltkreise gleichzeitig mit unterschiedlichen Spannungen versorgen.
Details und Leistung

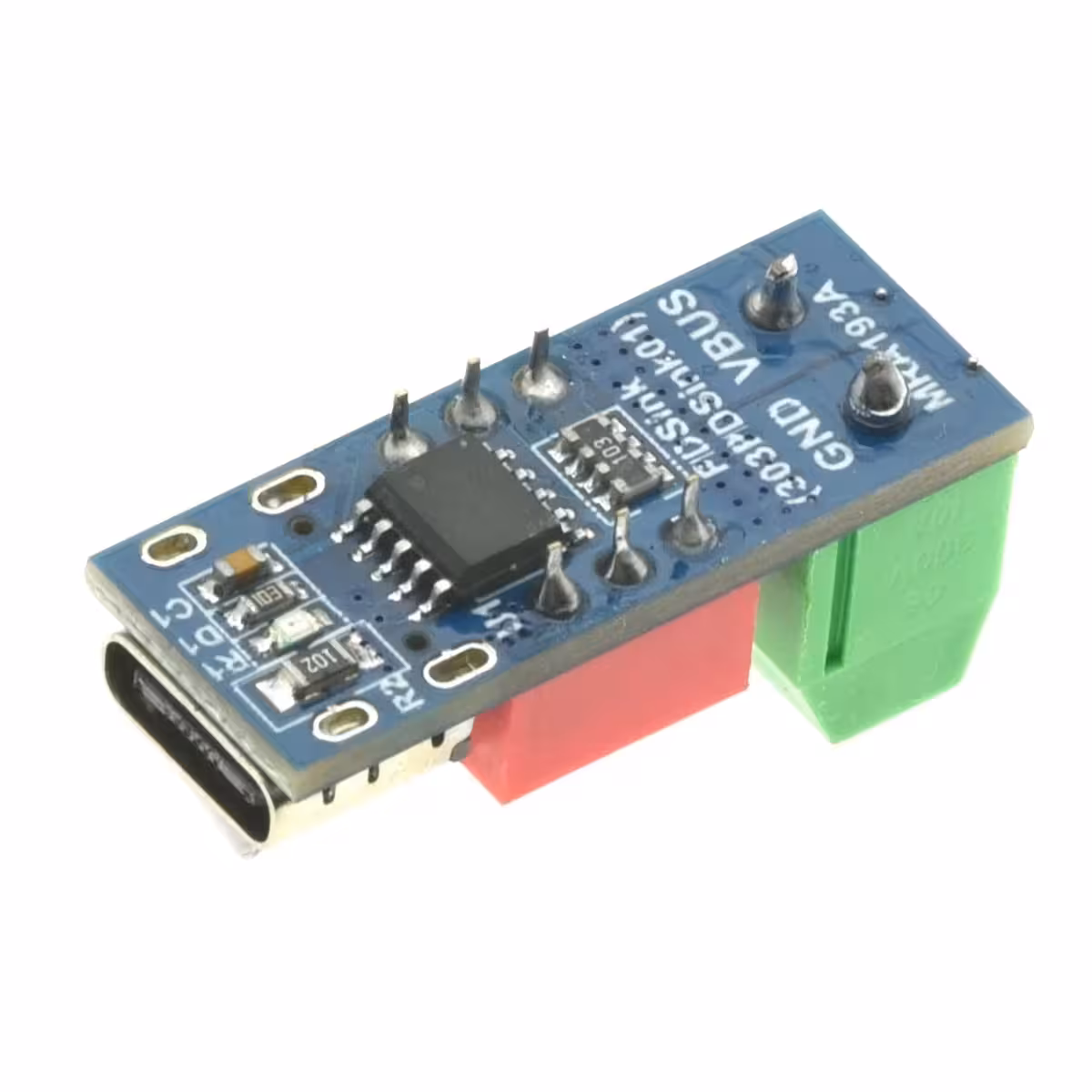

Das Modul fungiert als PD-Decoy-Trigger: Es simuliert ein Endgerät und verhandelt die über den DIP-Switch konfigurierte Spannung mit der USB-C-Quelle, ganz ohne Software-Intervention. Die unterstützte Eingangsspannung liegt zwischen 4V und 22V, während die Ausgangsspannung stabil auf dem gewählten Wert bleibt, solange das Netzteil den benötigten Strom liefern kann. Bei Leistungen nahe 100W stellen Sie bitte sicher, dass das Netzteil zertifiziert ist und eine ausreichende Belüftung des Moduls gewährleistet ist.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | 4V – 22V |
| Ausgangsspannung | 5V, 9V, 12V, 15V, 20V (einstellbar via DIP-Switch) |
| Maximale Leistung | Bis zu 100W (abhängig vom Netzteil) |
| Schnittstelle | USB Type-C PD |
| Unterstützte Protokolle | PD3.0, PD2.0, QC, BC1.2 |
| Auswahlmethode | DIP-Switch |
| Polaritätserkennung | Automatisch (reversibel) |
| Integrierter Schutz | Überspannung, Überhitzung |
| Modulabmessungen | 11 × 28 mm |
| Lieferumfang | 2 × Type-C PD QC Trigger-Modul |
Anleitung zur Konfiguration und Verwendung
- Entnehmen Sie die DIP-Switch-Konfigurationstabelle der Dokumentation oder dem Aufdruck auf dem PCB, um die Schalterstellungen der gewünschten Spannung zuzuordnen.
- Stellen Sie bei vom Stromnetz getrenntem Modul den DIP-Switch auf die gewünschte Spannung (5V, 9V, 12V, 15V oder 20V) ein.
- Verbinden Sie das Modul mit einem PD/QC-kompatiblen USB-C-Netzteil, das über ausreichend Leistung für Ihre Anwendung verfügt.
- Messen Sie die Ausgangsspannung mit einem Multimeter, bevor Sie Ihren Verbraucher anschließen, um die korrekte Aushandlung zu bestätigen.
- Schließen Sie den Verbraucher an die Ausgangspins an und prüfen Sie die Funktion unter normalen Betriebsbedingungen.
Lieferumfang
- 2 × USB-C PD QC Trigger-Modul mit DIP-Switch
Häufig gestellte Fragen
Funktioniert das Modul mit jedem USB-C-Netzteil?
Nein. Es wird ein Netzteil benötigt, das mindestens eines der Protokolle PD3.0, PD2.0, QC oder BC1.2 unterstützt. Ein Standard-5V-Netzteil ohne PD-Unterstützung liefert unabhängig von der DIP-Switch-Einstellung nur 5V.
Kann ich einen Laptop oder ein 65W–100W-Gerät mit diesem Modul betreiben?
Ja, sofern das USB-C-Netzteil die benötigte Leistung und das entsprechende PD-Protokoll unterstützt. Das Modul ist theoretisch für bis zu 100W ausgelegt, die tatsächliche Leistung hängt jedoch ausschließlich von der Kapazität Ihres Netzteils ab.
Benötige ich Software oder einen Programmierer, um die Spannung einzustellen?
Nein. Die Einstellung erfolgt rein hardwareseitig über die DIP-Schalter. Es sind keine Firmware-Updates, Programmierkabel oder Apps erforderlich.
Was passiert, wenn das Netzteil die gewählte Spannung nicht unterstützt?
Das Modul verhandelt die nächstgelegene verfügbare Spannung, die das Netzteil bereitstellen kann. Deshalb ist es wichtig, die Ausgangsspannung vor dem Anschließen des Schaltkreises mit einem Multimeter zu prüfen.
Ist bei hoher Leistung ein Kühlkörper erforderlich?
Bei Lasten nahe 100W sollten Sie für eine ausreichende Belüftung sorgen. Der integrierte Überhitzungsschutz schaltet das Modul im Notfall ab, aber gute thermische Bedingungen verlängern die Lebensdauer erheblich.
