LM2596S Buck Converter – 5 einstellbare Step-Down-Module für Ihre Elektronikprojekte
Sie haben eine 12V-Spannungsquelle und benötigen stabile 5V für Ihren Arduino? Oder möchten Sie mehrere Prototypen gleichzeitig betreiben, ohne jedes Mal neue Module nachbestellen zu müssen? Dieses 5er-Set LM2596S-Module ist die ideale Lösung: Es bietet eine präzise einstellbare Ausgangsspannung bei minimalen Energieverlusten und extrem kompakter Bauweise.
Hinweis: Diese Module funktionieren AUSSCHLIESSLICH als Step-Down-Wandler (Spannungsreduzierung). Die Eingangsspannung muss mindestens 1,5V höher sein als die gewünschte Ausgangsspannung. Bei Lasten über 10W empfehlen wir die Montage eines Kühlkörpers auf dem integrierten Schaltkreis.
Warum dieses Set die richtige Wahl ist (Ihre Vorteile):

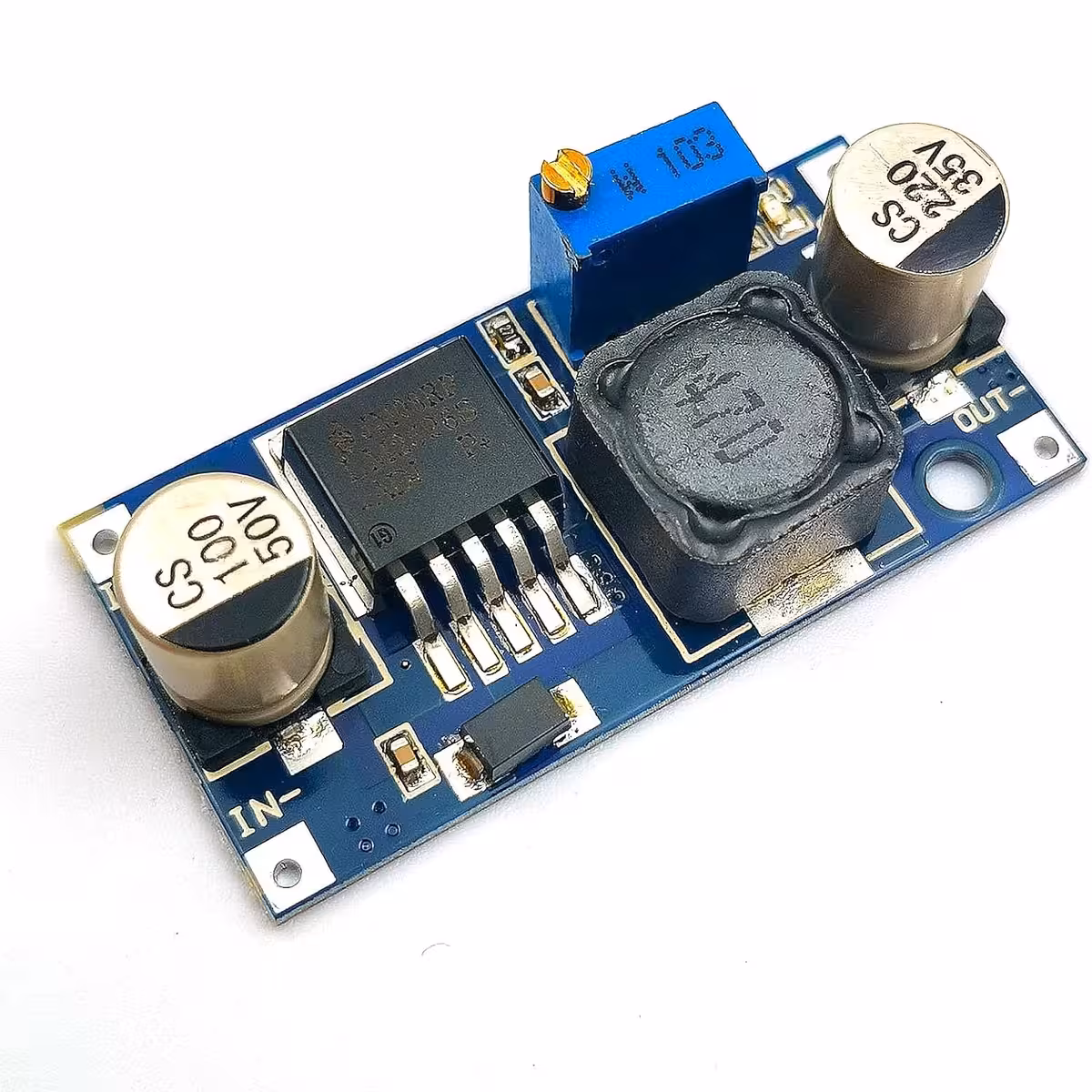

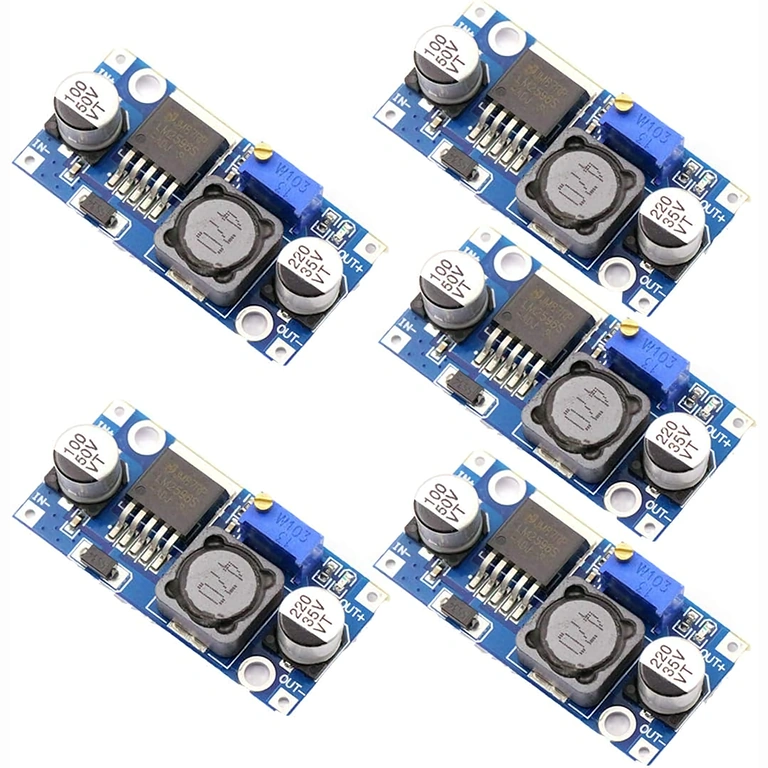

- 5 Module im praktischen Set — Ideal für parallele Projekte oder als Vorrat für Ihre Werkstatt.
- Bis zu 92% Effizienz — Im Gegensatz zu klassischen Linearreglern (wie dem LM7805), die Energie in Wärme umwandeln, wird hier nahezu der gesamte Strom effizient an den Verbraucher weitergegeben.
- Einfache Spannungseinstellung — Die Ausgangsspannung lässt sich bequem per Potentiometer zwischen 1,23V und 30V justieren – ganz ohne externe Bauteile.
- Geringes Ripple-Rauschen unter 30mV — Sorgen Sie für eine saubere Stromversorgung bei RF-Modulen, Sensoren oder empfindlichen Mikrocontrollern.
- Integrierte LED-Anzeige — Sie sehen sofort, ob das Modul korrekt mit Spannung versorgt wird, ohne ein Multimeter zur Hand nehmen zu müssen.

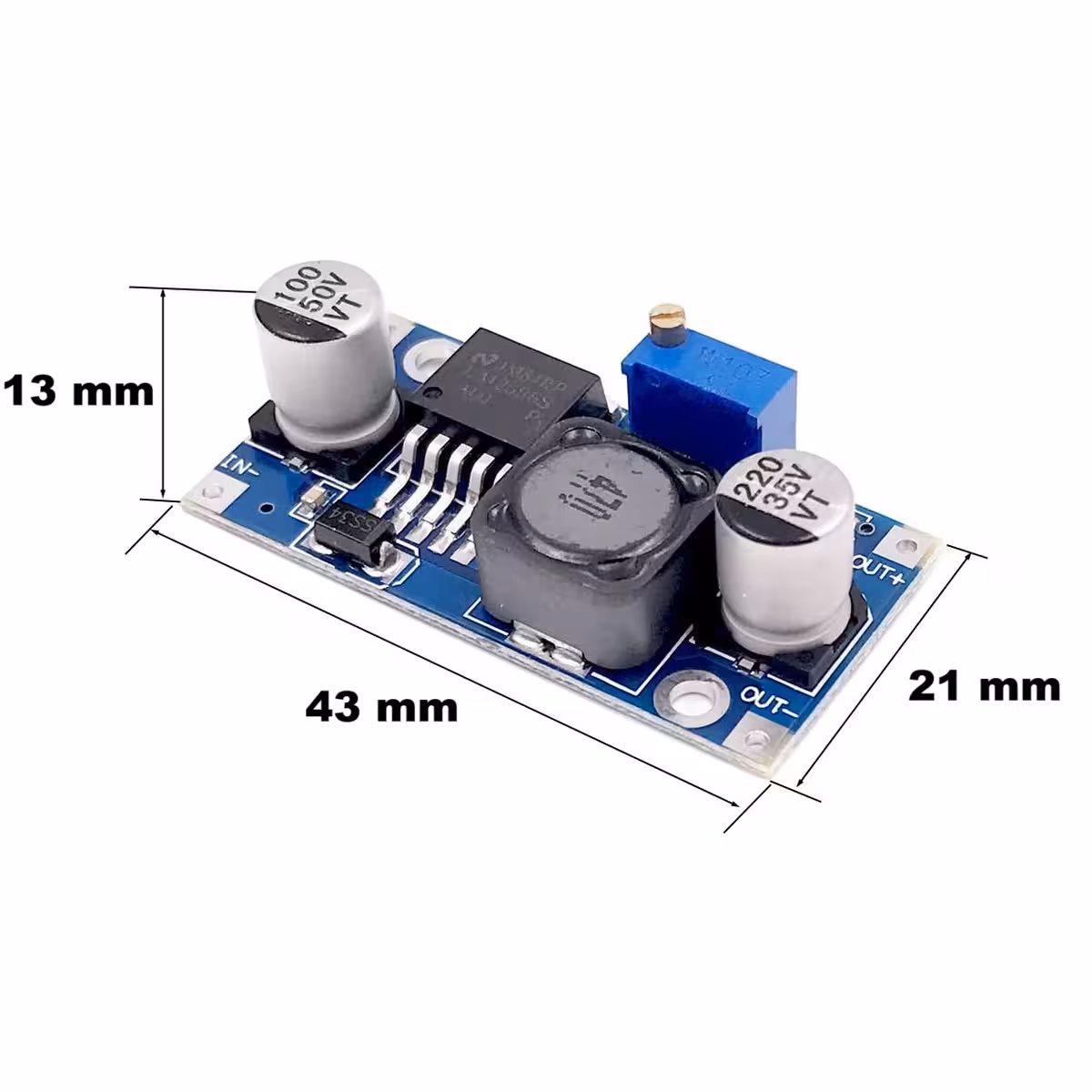

- Kompaktes Format (43×21×14 mm) — Passt problemlos in jedes DIY-Gehäuse oder direkt auf Ihre individuelle Platine.
- Großer Temperaturbereich (-45°C bis +85°C) — Zuverlässiger Betrieb auch in anspruchsvollen Umgebungen oder im Außenbereich.
Details und Leistung

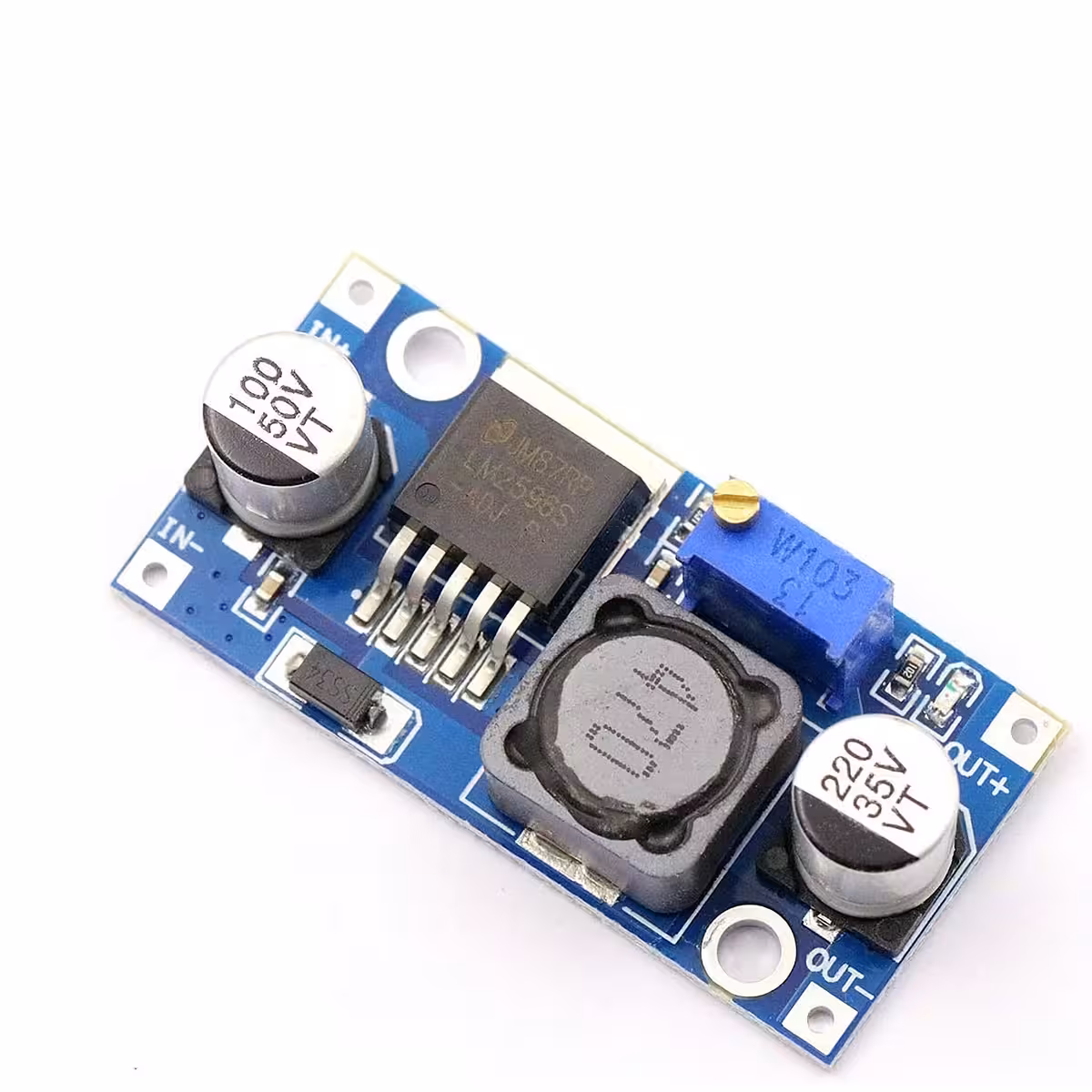

Das Herzstück des Moduls ist der bewährte LM2596S-Chip, der mit einer Schaltfrequenz von 150 kHz arbeitet. Diese Frequenz ermöglicht den Einsatz kleiner Kondensatoren und Induktivitäten, ohne die Stabilität zu beeinträchtigen. Mit einem Ausgangs-Ripple von unter 30mV eignet sich das Modul hervorragend für RF/Wireless-Anwendungen oder sensible analoge Sensoren. Bei Dauerströmen über 2,5A empfehlen wir die Verwendung eines Kühlkörpers, da der Chip warm werden kann. Ein interner Überstrom- und Überhitzungsschutz sorgt dabei für zusätzliche Sicherheit.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | 4V – 35V DC |
| Ausgangsspannung (einstellbar) | 1,23V – 30V DC |
| Max. Ausgangsstrom | 3A (empfohlen dauerhaft <2,5A) |
| Wirkungsgrad | bis zu 92% |
| Ausgangs-Ripple | <30mV |
| Schaltfrequenz | 150 kHz |
| Betriebstemperatur | -45°C bis +85°C |
| Abmessungen | 43 × 21 × 14 mm |
| Betriebsanzeige | Integrierte LED |
| Lieferumfang | 5 Module |
Anwendungshinweise

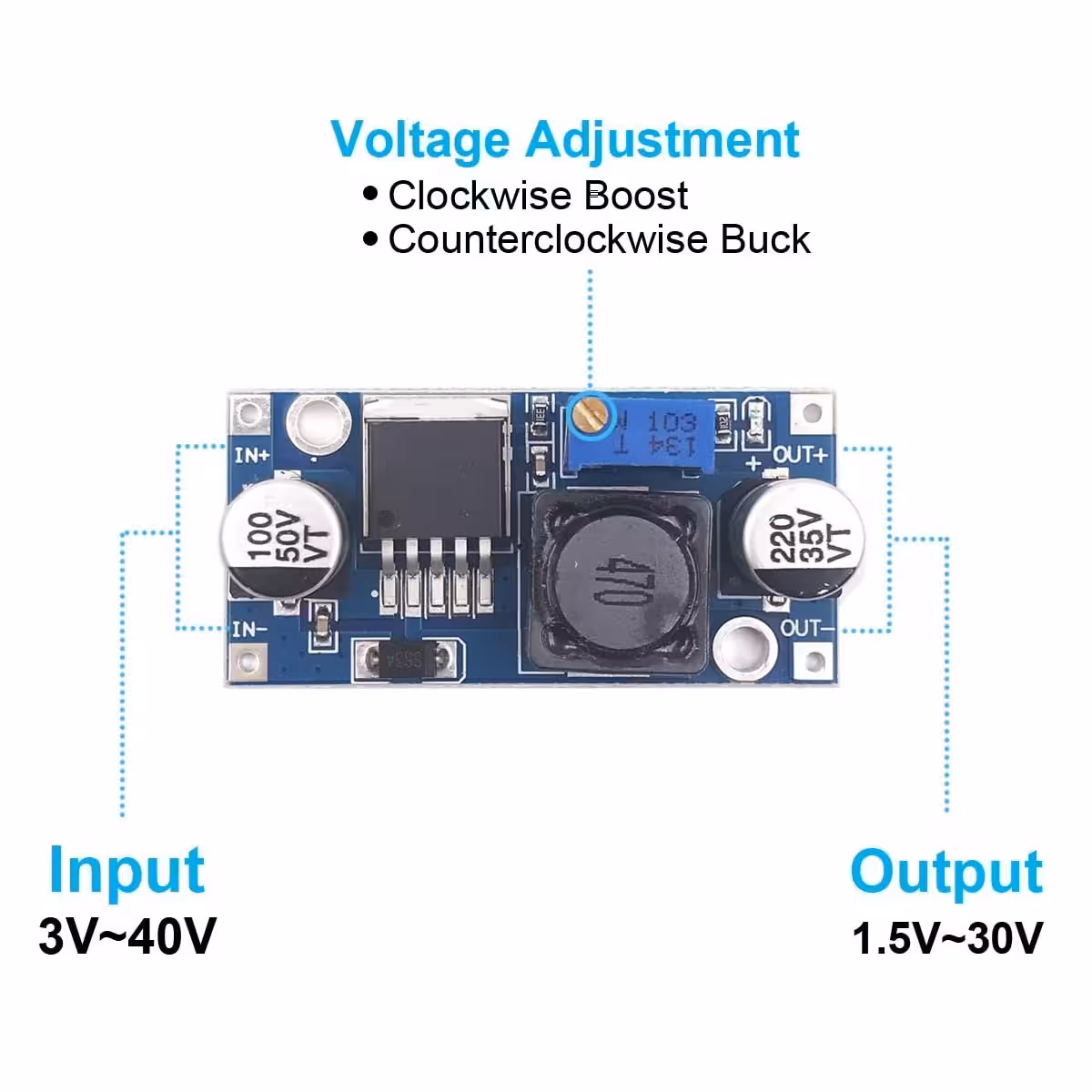

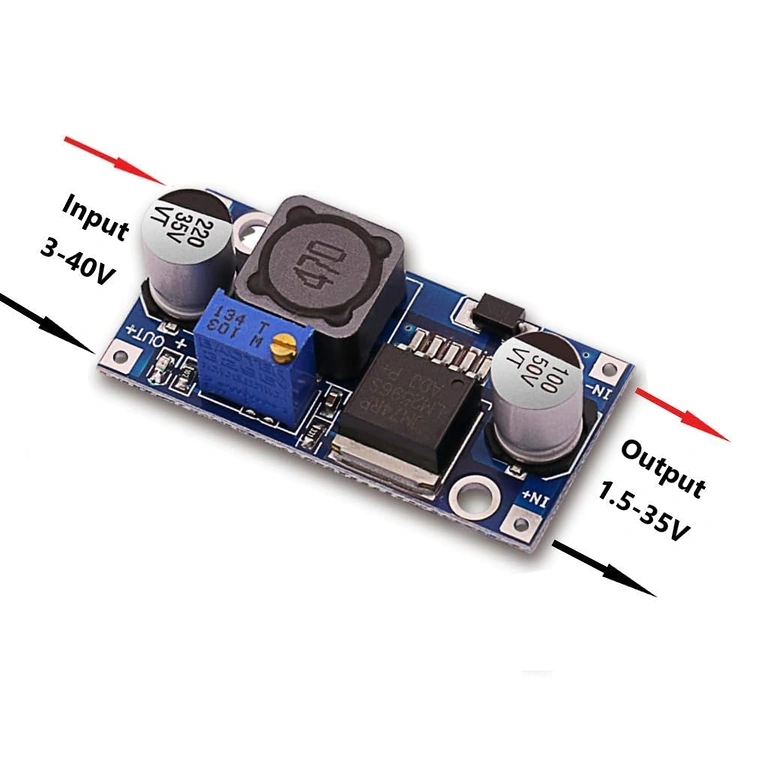

- Verbinden Sie Ihre DC-Quelle mit den Eingangsklemmen (IN+ und IN-) und achten Sie dabei auf die korrekte Polarität.
- Messen Sie vor dem Anschließen des Verbrauchers die Spannung an den Ausgangsklemmen (OUT+ und OUT-) mit einem Digitalmultimeter.
- Drehen Sie das Potentiometer im Uhrzeigersinn, um die Spannung zu erhöhen, oder gegen den Uhrzeigersinn, um sie zu verringern.
- Sobald der gewünschte Wert erreicht ist, schließen Sie Ihren Verbraucher an den Ausgang (OUT+ und OUT-) an.
- Kontrollieren Sie die LED-Anzeige — leuchtet sie, ist das Modul betriebsbereit.
- Bei Lasten über 10W empfehlen wir das Aufkleben eines Aluminium-Kühlkörpers auf den LM2596S-Chip, um die Wärmeabfuhr zu verbessern und die Lebensdauer zu maximieren.
Lieferumfang

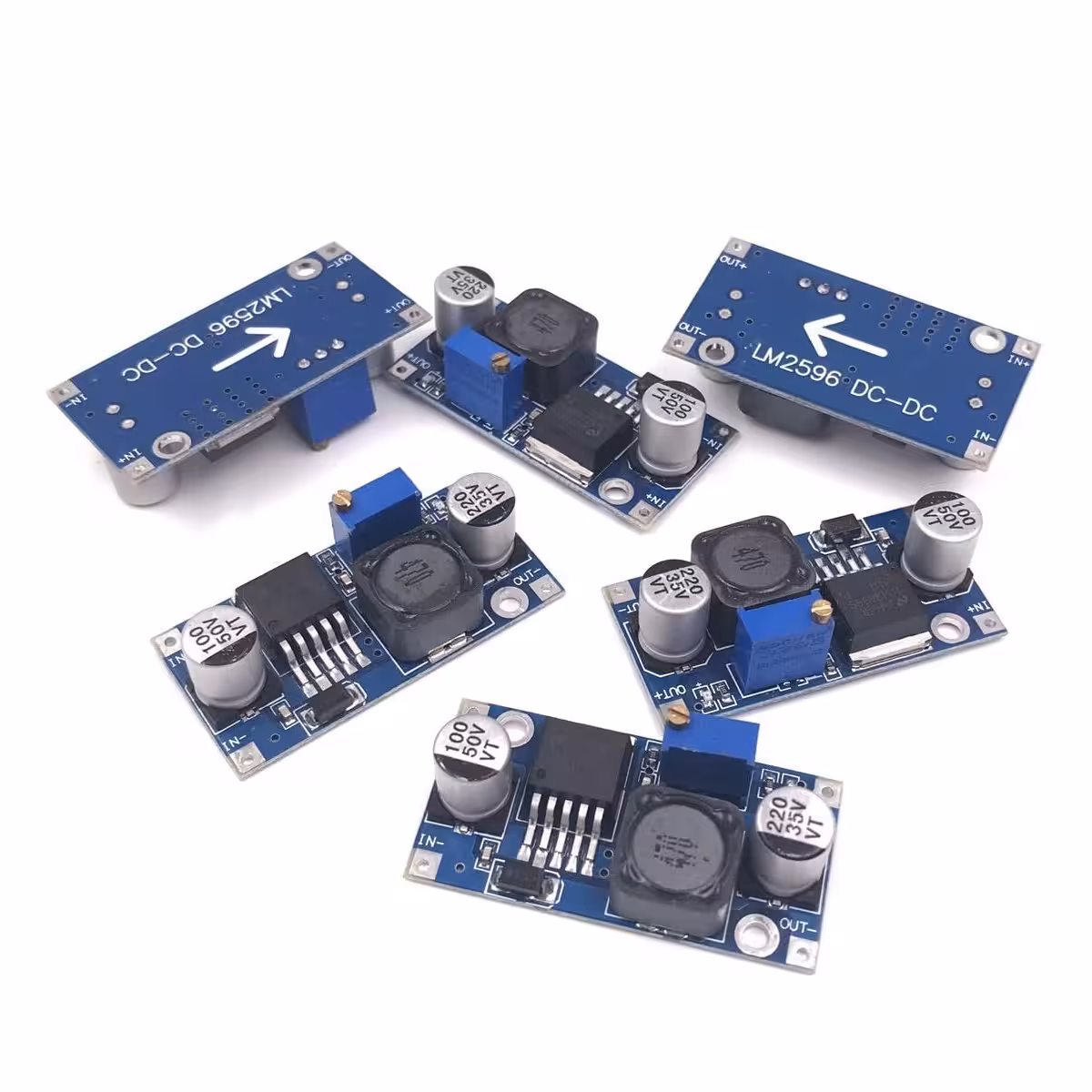

- 5 × DC-DC Step-Down Buck Converter Modul LM2596S
Häufig gestellte Fragen
Kann ich das Modul auch zum Erhöhen der Spannung (Step-Up) verwenden?
Nein. Der LM2596S ist ein reiner Step-Down-Wandler (Buck Converter). Er kann die Spannung nur reduzieren. Für Step-Up-Anwendungen benötigen Sie ein Modul vom Typ MT3608 oder vergleichbar.
Welche Eingangsspannung benötige ich für 5V Ausgangsspannung?
Sie benötigen mindestens 6,5V am Eingang. Als Faustregel gilt: Die Eingangsspannung muss mindestens 1,5V über der gewünschten Ausgangsspannung liegen.
Ist das Modul mit Arduino und Raspberry Pi kompatibel?
Ja, absolut. Dies ist eine der häufigsten Anwendungen: Sie speisen das Modul direkt aus einer 12V-Batterie oder einem Kfz-Netzteil und erhalten stabile 5V für Ihre Mikrocontroller-Platine.
Besitzt das Modul einen Kurzschlussschutz?
Der LM2596S-Chip verfügt über einen internen Überstrom- und Überhitzungsschutz, jedoch nicht über einen dedizierten Kurzschlussschutz auf der Platine. Wir empfehlen zur Sicherheit den Einsatz einer externen Sicherung am Eingang.
Warum wird das Modul bei hoher Last warm?
Bei Leistungen über 10W ist eine effiziente Wärmeabfuhr entscheidend. Ein kleiner Aluminium-Kühlkörper auf dem Chip senkt die Betriebstemperatur deutlich und verlängert die Lebensdauer des Moduls erheblich.
