1S BMS Module 10A – Der Rundumschutz für Ihre 18650 Li-Ion und LiPo DIY-Projekte
Ob Sie eine Powerbank bauen, einen alten Akkupack auffrischen oder eine 18650-Zelle in ein individuelles Gerät integrieren möchten: Ohne ein BMS-Modul zwischen Zelle und Verbraucher riskieren Sie durch Kurzschlüsse oder Tiefentladung irreparable Schäden an Ihrem Akku. Dieses 6er-Set kompakter 1S-Schutzplatinen bietet Ihnen die ideale Lösung – zuverlässig, platzsparend und sofort einsatzbereit.
Hinweis: Bitte beachten Sie unbedingt den beiliegenden Schaltplan. Eine Verpolung oder ein fehlerhafter Anschluss kann sowohl das Modul als auch den angeschlossenen Akku dauerhaft beschädigen.
Warum dieses Set die richtige Wahl ist (Ihre Vorteile):
- 4-facher Schutz in einem Modul — Schützt zuverlässig vor Überspannung (4,23V), Tiefentladung (2,45V), Überstrom (15A) und Kurzschlüssen mit sofortiger Abschaltung im Mikrosekundenbereich.
- Bewährte DW01 + 8205A Schaltung — Hochwertige Komponenten mit engen Toleranzen sorgen für stabile Schutzschwellen über die gesamte Lebensdauer.
- 10A Dauerlast, 12A kurzzeitig — Ideal für anspruchsvolle Anwendungen wie kleine Motoren, leistungsstarke LED-Beleuchtungen oder Wireless-Module mit Stromspitzen.
- Kompakte Bauweise (35 × 7,6 × 2 mm) — Dank der geringen Dicke von nur 2 mm passt das Modul selbst in engste Gehäuse, in denen herkömmliche Platinen keinen Platz finden.
- Praktisches 6er-Set — Perfekt für mehrere Projekte gleichzeitig oder als Reserve, ohne mehrfach Versandkosten zu zahlen.
- Universelle Kompatibilität — Geeignet für 18650, 14500, 16340 Zellen sowie 1S LiPo-Akkus mit 3,7V Nennspannung.
Details und technische Leistung
Der DW01-Chip überwacht kontinuierlich die Zellspannung und steuert die 8205A-Transistoren an, sobald die Spannung beim Laden 4,23V überschreitet oder beim Entladen unter 2,45V fällt. Bei einem Kurzschluss reagiert das Modul in Echtzeit und unterbricht den Stromfluss sofort, um Zelle und Schaltung zu schützen. Bei Strömen nahe der 10A-Dauergrenze empfehlen wir eine ausreichende Belüftung im Gehäuse, um die Betriebstemperatur im optimalen Bereich zu halten.
| Parameter | Wert / Detail |
|---|---|
| Zellkonfiguration | 1S (Einzelzelle) |
| Nennspannung | 3,7V (Li-Ion / LiPo) |
| Dauerstrom | 10A |
| Spitzenstrom (kurzzeitig) | 12A |
| Überstrom-Abschaltung | 15A |
| Überspannungsschutz | 4,23V ±0,05V |
| Tiefentladeschutz | 2,45V ±0,1V |
| Kurzschlussschutz | Ja (sofortige Abschaltung) |

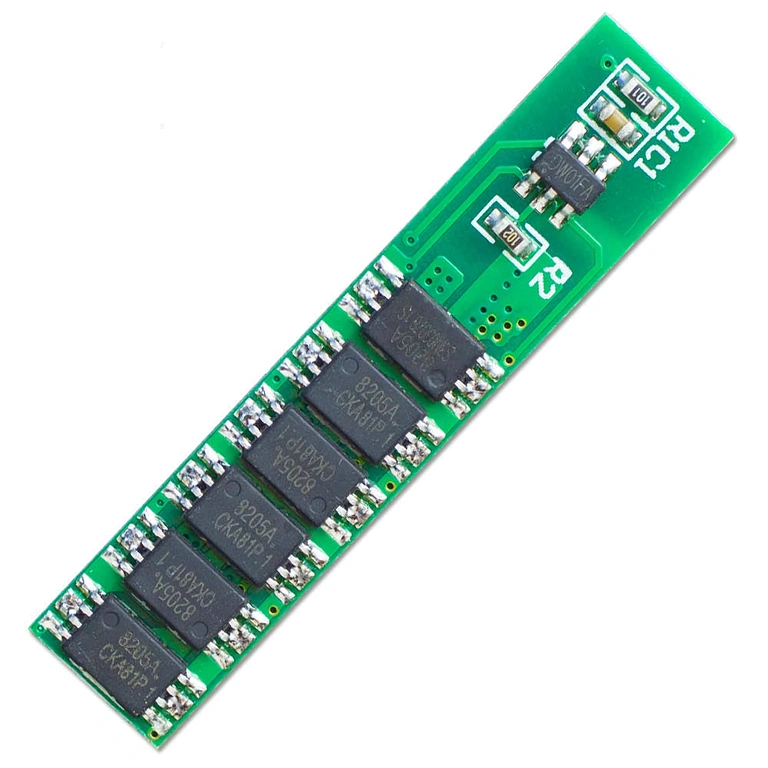

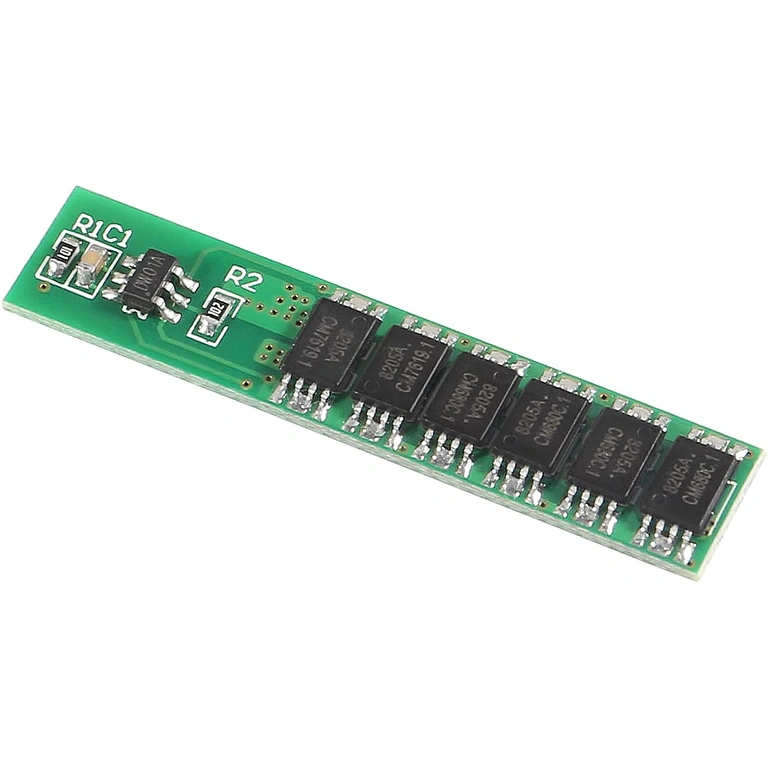

| IC-Chipsatz | DW01 + 8205A |

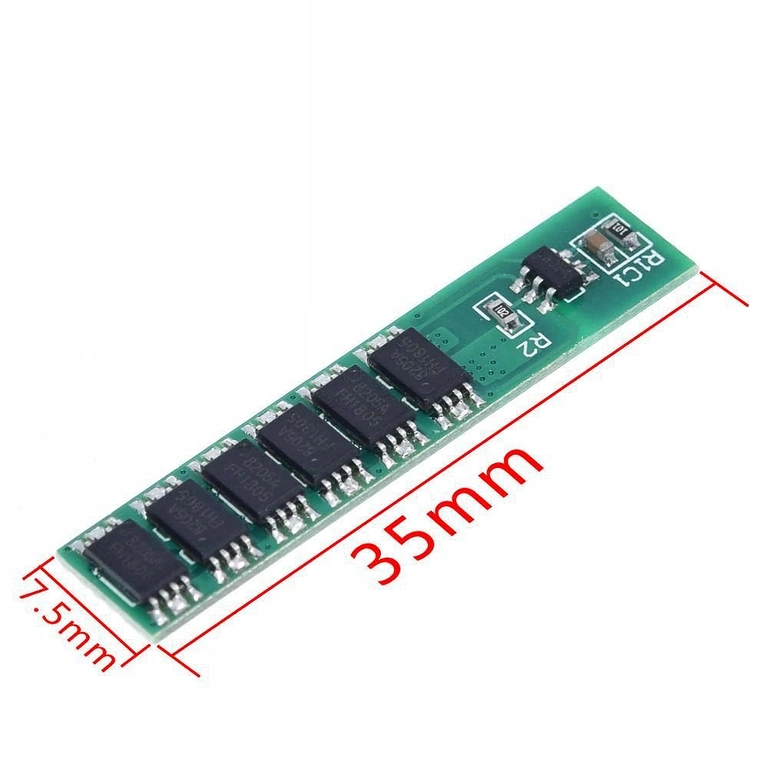

| Abmessungen | 35 × 7,6 × 2 mm |

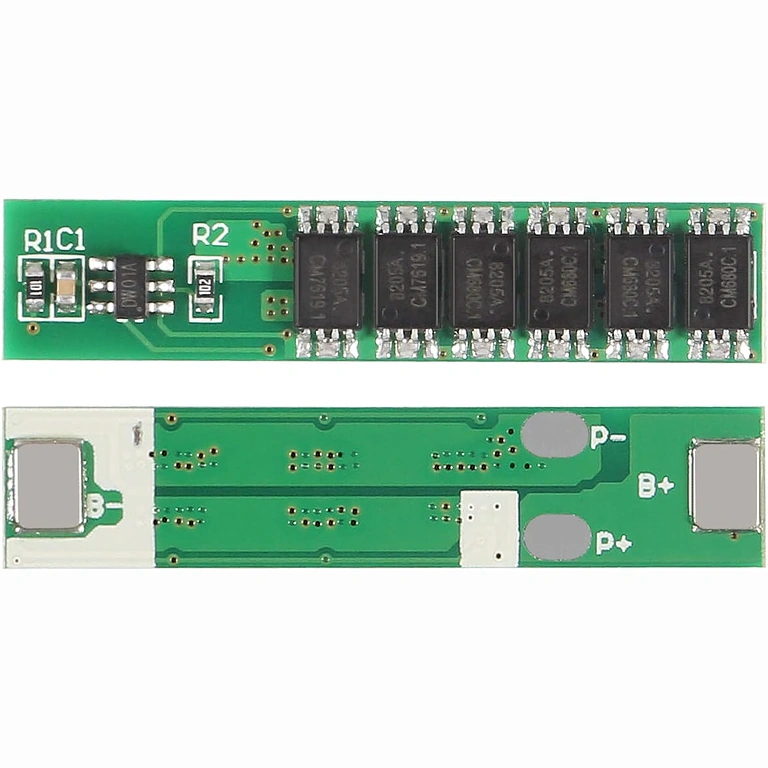

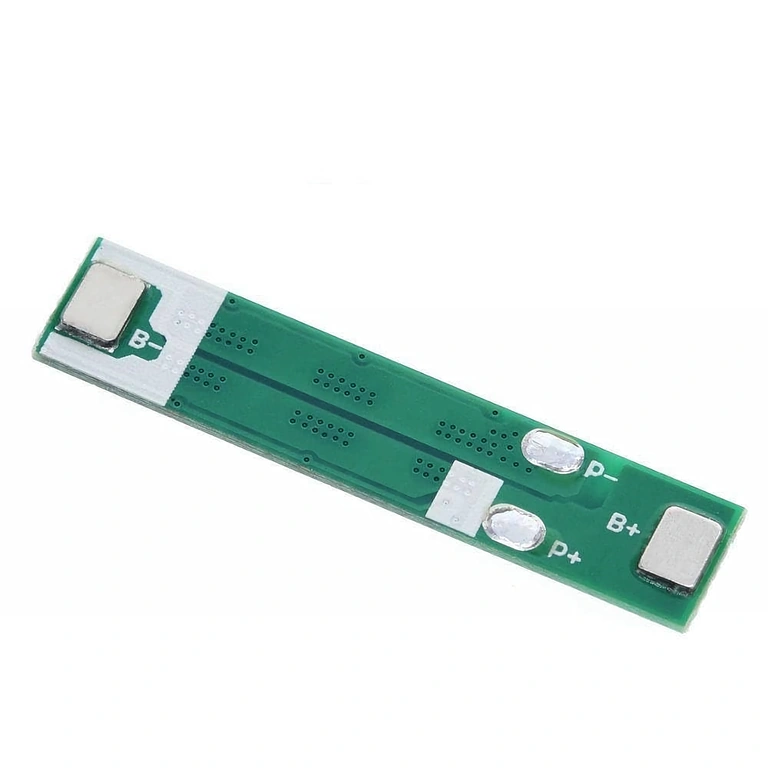

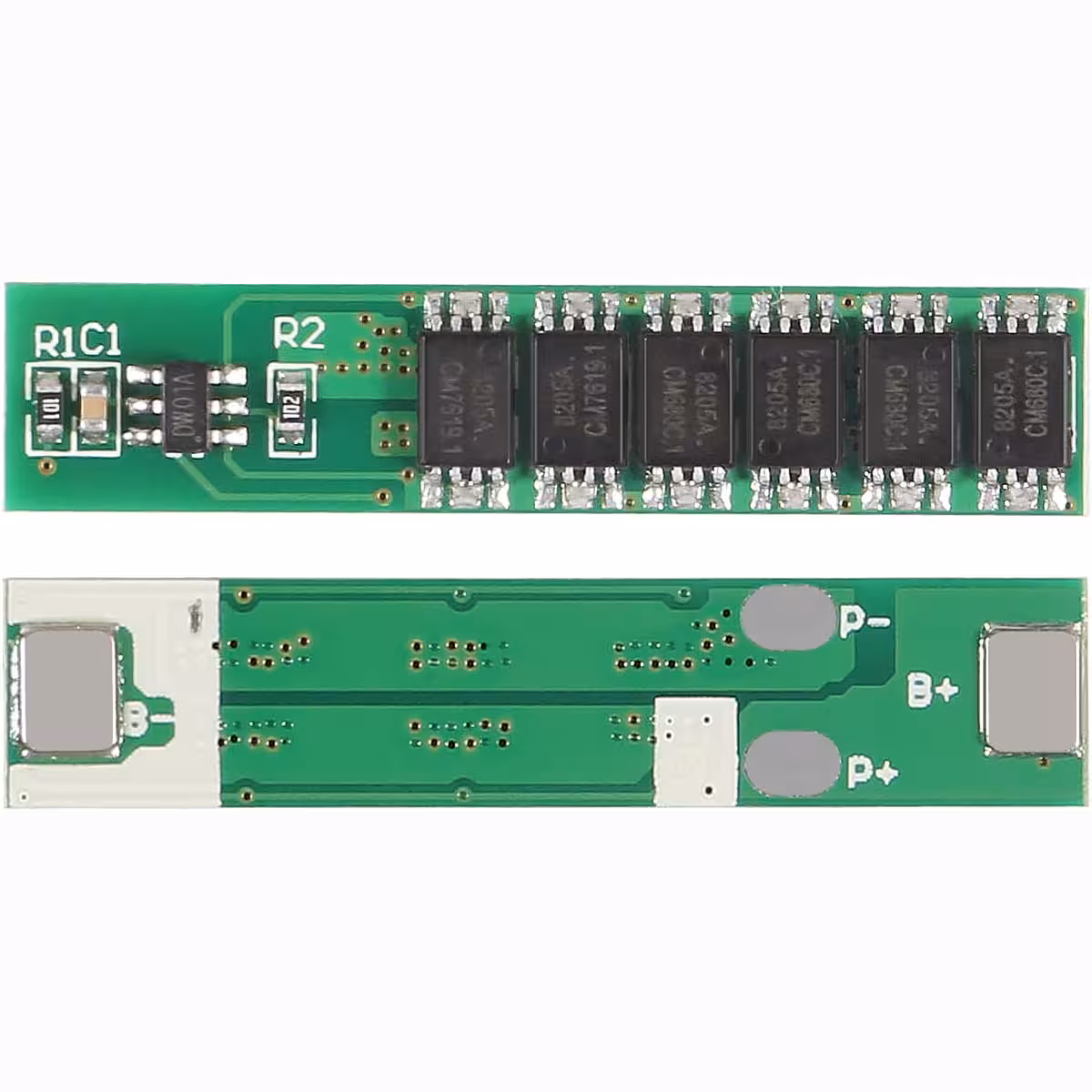

| Anschlüsse | B+ (Akku+), B- (Akku-), P+ (Ausgang+), P- (Ausgang-) |
| Kompatibilität | 18650, 14500, 16340, LiPo 1S |
| Menge im Set | 6 Module |
Anschluss- und Anwendungshinweise

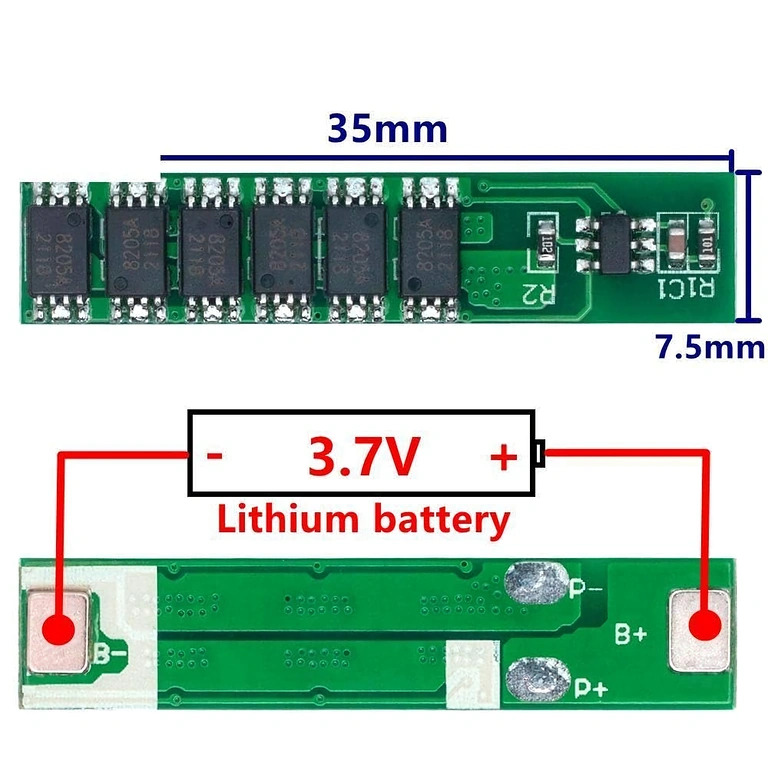

- Verbinden Sie B+ mit dem Pluspol der Li-Ion/LiPo-Zelle.
- Verbinden Sie B- mit dem Minuspol der Zelle.
- Verbinden Sie P+ mit dem Pluspol Ihres Verbrauchers oder Ladegeräts.
- Verbinden Sie P- mit dem Minuspol Ihres Verbrauchers oder Ladegeräts.
- Prüfen Sie vor der Inbetriebnahme unbedingt die Polarität – eine Verpolung führt zur sofortigen Zerstörung des Moduls.
- Überschreiten Sie im Dauerbetrieb nicht die 10A-Grenze, um Überhitzung zu vermeiden.
Lieferumfang

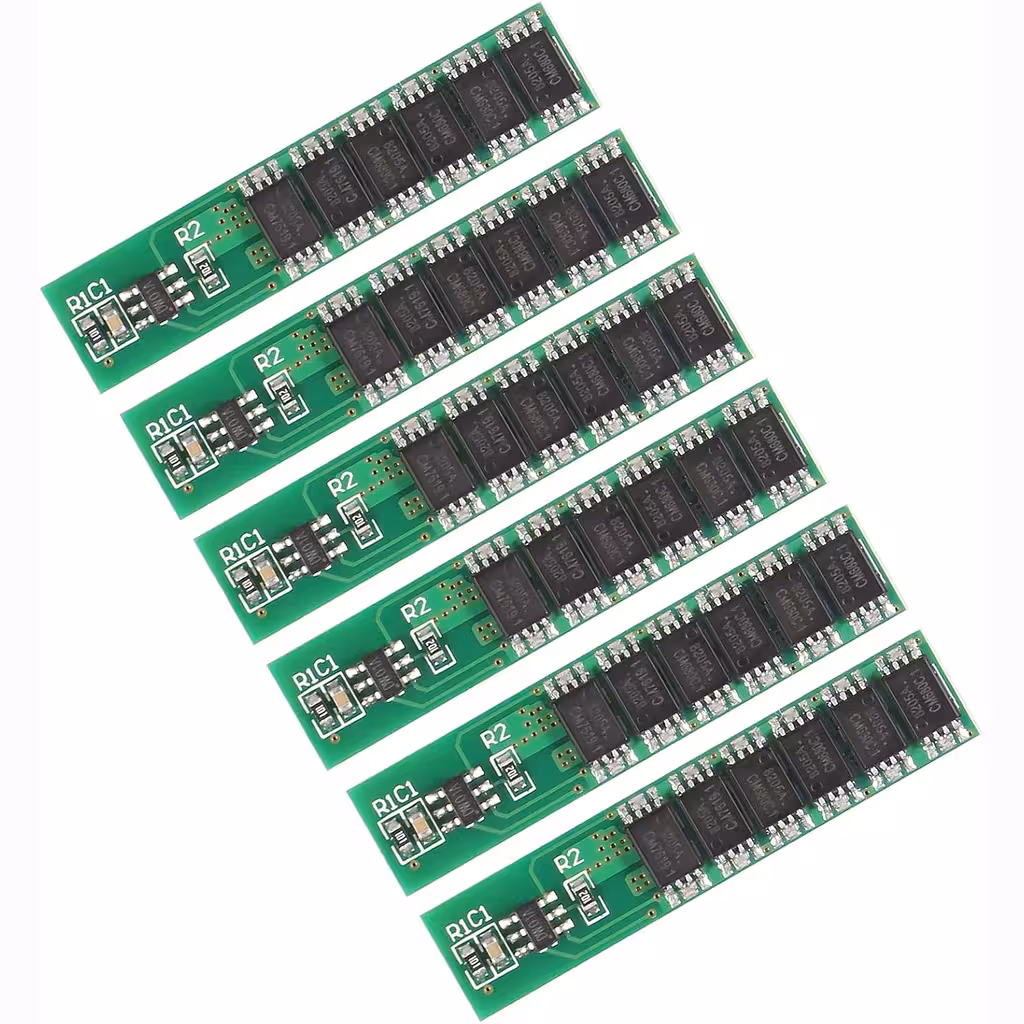

- 6 × BMS Modul 1S 18650 3,7V 10A mit Komplettschutz (DW01 + 8205A)
Häufig gestellte Fragen
Ist das Modul mit allen 18650 Li-Ion Zellen kompatibel (auch 3000–3500 mAh)?
Ja. Das Modul schützt jede 1S-Zelle mit einer Nennspannung von 3,7V, unabhängig von der Kapazität. Es ist gleichermaßen für 18650, 14500, 16340 oder 1S LiPo-Akkus geeignet.
Kann ich den Akku gleichzeitig laden und entladen?
Das Modul verfügt über einen gemeinsamen Port (P+/P-) für beide Vorgänge. Ein gleichzeitiger Betrieb von Ladegerät und Verbraucher ist ohne externe Trennschaltung nicht empfohlen, da dies zu unvorhersehbarem Verhalten der Schutzschaltung führen kann.
Wie resette ich das Modul nach einer Kurzschluss-Abschaltung?
Entfernen Sie die Ursache des Kurzschlusses. Sobald Sie das Ladegerät kurz anschließen oder die Verbindung zum Akku kurzzeitig trennen und wiederherstellen, kehrt das Modul automatisch in den Normalbetrieb zurück.
Benötige ich einen Kühlkörper bei 8–9A Dauerlast?
Bei Strömen unter 10A und einer minimalen Luftzirkulation im Gehäuse ist kein Kühlkörper erforderlich. Sollten Sie das Modul in einer vollständig geschlossenen Umgebung nahe der Belastungsgrenze betreiben, sorgen Sie für eine passive Belüftung, um die Temperatur sicher zu halten.
