DC-DC Step-Up Boost Modul 400W – Effiziente Spannungserhöhung ohne Energieverlust
Sie haben eine 12V-Quelle und benötigen 24V, 36V oder sogar 48V? Ohne einen passenden Wandler ist das oft ein Problem. Unser 400W DC-DC Step-Up Boost-Modul ist die ideale Lösung: Es transformiert Eingangsspannungen zwischen 8,5V und 50V in eine präzise regelbare Ausgangsspannung von bis zu 60V – und das bei einem Wirkungsgrad von über 96 %.
Hinweis: Die Ausgangsspannung muss stets höher als die Eingangsspannung sein. Bei Eingangströmen von über 8A ist eine aktive Kühlung zwingend erforderlich.
Warum dieses Modell die richtige Wahl ist (Key-Features):
- 400W echte Leistung — Unterstützt Dauerlasten zuverlässig, ohne bei Stromspitzen einzubrechen.
- Bis zu 96 % Wirkungsgrad — Maximale Energieausbeute; nur minimaler Verlust durch Wärmeentwicklung.
- Unabhängige Doppelregelung — Separate Potentiometer für Spannung und Stromstärke ermöglichen eine exakte Konfiguration nach Ihren Anforderungen.
- 150kHz Schaltfrequenz — Sorgt für eine geringe Restwelligkeit (Ripple), kompakte Bauteile und ein exzellentes dynamisches Ansprechverhalten.
- Integrierter Schutz — Ausgestattet mit einer 15A-Kfz-Sicherung für maximale Sicherheit bei Überlast.
- Integrierte Kühlkörper — Bei moderater Last (unter 8A Eingangsstrom) ist kein zusätzliches Zubehör notwendig.
- Kompakte Bauweise (48×67×28mm) — Passt problemlos in jedes DIY-Gehäuse oder Labornetzteil-Projekt.
Leistung und technische Details
Das Herzstück dieses Moduls ist ein 150kHz getakteter Boost-Konverter. Die hohe Frequenz ermöglicht nicht nur kompaktere Spulen und Kondensatoren, sondern sorgt vor allem für eine geringere Ausgangswelligkeit im Vergleich zu herkömmlichen 50-100kHz-Lösungen. Der maximale Eingangsstrom liegt bei 15A, während am Ausgang bis zu 12A möglich sind. Der exakte Ausgangsstrom hängt dabei vom Spannungsverhältnis ab – je größer die Differenz zwischen Eingangs- und Ausgangsspannung, desto geringer der verfügbare Ausgangsstrom. Die Justierung erfolgt einfach per Schraubendreher: Rechtes Potentiometer für die Spannung, linkes Potentiometer für die Strombegrenzung.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | 8,5V – 50V DC |
| Ausgangsspannung | 10V – 60V DC (einstellbar) |
| Maximale Leistung | 400W |
| Max. Eingangsstrom | 15A (aktive Kühlung ab 8A empfohlen) |
| Max. Ausgangsstrom | 12A (abhängig vom Spannungsverhältnis) |
| Wirkungsgrad | bis zu 96% |
| Schaltfrequenz | 150kHz |
| Integrierter Schutz | 15A Kfz-Sicherung |
| Regelungsart | 2 unabhängige Potentiometer (Spannung + Strom) |
| Abmessungen | 48mm × 67mm × 28mm |
Anleitung zur Inbetriebnahme
- Verbinden Sie die Stromquelle mit den Eingangsklemmen (z. B. 12V DC) – noch ohne angeschlossene Last.
- Drehen Sie das Strom-Potentiometer (links) vor der ersten Einstellung auf den gewünschten Maximalwert, um eine Blockade der Spannungsregelung zu vermeiden.
- Justieren Sie das Spannungs-Potentiometer (rechts) mit einem Schraubendreher auf den gewünschten Wert, den Sie mit einem Multimeter an den Ausgangsklemmen prüfen.
- Schließen Sie die Last an und überwachen Sie den Stromfluss. Sollte die Spannung unter Last abfallen, erhöhen Sie das Stromlimit über das linke Potentiometer.
- Bei Eingangströmen über 8A muss ein aktiver Lüfter direkt auf die Kühlkörper des Moduls gerichtet werden.
- Häufige Fehlerquelle: Lässt sich die Spannung nicht regeln? Prüfen Sie, ob das Strom-Potentiometer auf Minimum steht – ist dieses zu niedrig eingestellt, begrenzt es auch die Ausgangsspannung.
Lieferumfang
- 1x DC-DC Step-Up Boost Modul 400W 15A
- 1x 15A Kfz-Sicherung (bereits montiert)
Häufig gestellte Fragen (FAQ)
Kann ich das Modul zum Laden von LiPo- oder Li-Ion-Akkus verwenden?
Ja. Stellen Sie vor dem Anschließen die Ausgangsspannung und den Strom auf die spezifischen Werte Ihres Akkus ein. Das Modul arbeitet als CC/CV-Quelle – ideal für eine kontrollierte Ladung.
Benötige ich einen Lüfter oder reicht der Kühlkörper aus?
Unter 8A Eingangsstrom bewältigen die integrierten Kühlkörper die Wärmeabfuhr problemlos. Bei mehr als 8A oder im Dauerbetrieb unter Volllast sollten Sie einen aktiven Lüfter ergänzen, um Überhitzung zu vermeiden.
Funktioniert der Betrieb direkt an einer 12V-Autobatterie?
Ja, 12V liegen perfekt im Bereich von 8,5V–50V. Stellen Sie sicher, dass die Batterie den benötigten Strom liefern kann, ohne unter Last unter 8,5V abzufallen.
Warum ändert sich die Ausgangsspannung nicht beim Drehen des Potentiometers?
In den meisten Fällen ist das Strom-Potentiometer (links) zu niedrig eingestellt und begrenzt die Ausgangsspannung. Erhöhen Sie den Wert und versuchen Sie die Einstellung erneut.
Was passiert bei einer Eingangsspannung über 50V?
Das Modul ist nicht für Spannungen über 50V ausgelegt. Ein Überschreiten dieser Grenze kann die internen Komponenten dauerhaft zerstören. Verwenden Sie stets eine stabilisierte Spannungsquelle innerhalb der Spezifikationen.

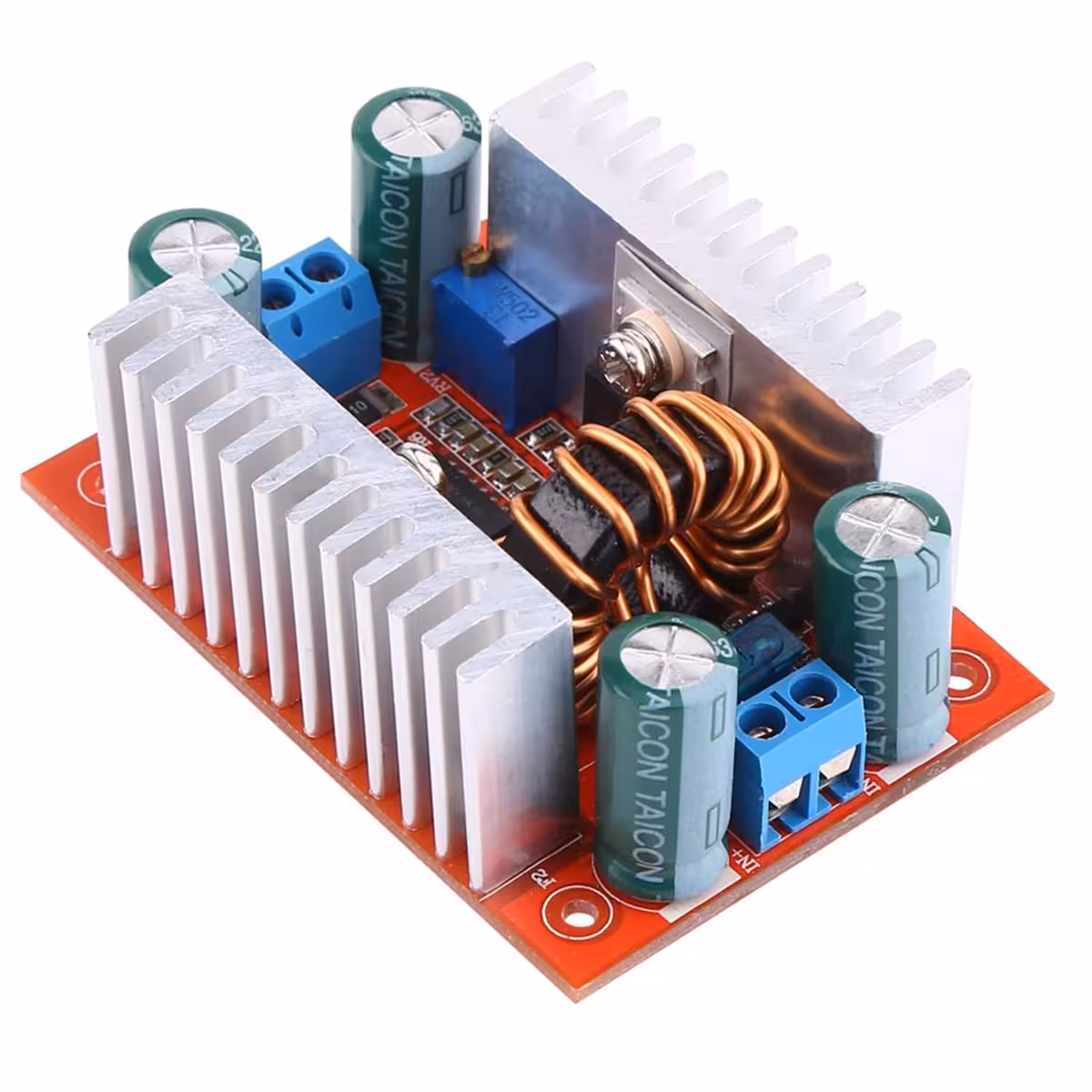

Fotogalerie
