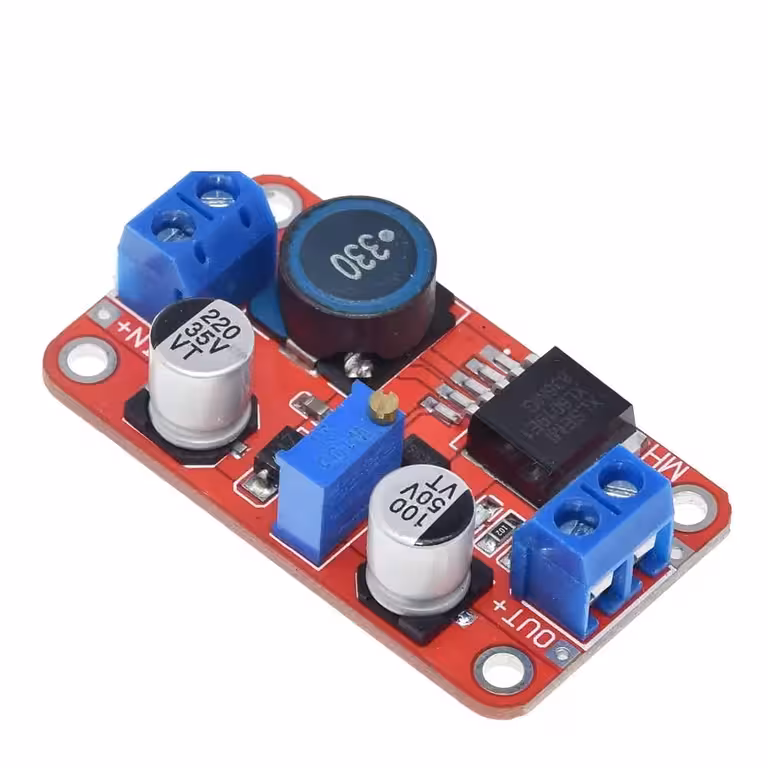

XL6019 DC-DC Boost Converter – Spannung effizient anheben für Ihre Elektronikprojekte
Sie haben eine 3,7V-Batterie und benötigen stabilisierte 12V? Oder möchten Sie die variable Spannung eines Solarmoduls optimal nutzen? Das XL6019 DC-DC Boost Converter Modul ist die ideale Lösung: Es wandelt Eingangsspannungen zwischen 3V und 35V in eine regelbare Ausgangsspannung von 5V bis 40V um – und das mit einem Wirkungsgrad von bis zu 94 %. So arbeiten Sie energieeffizient und vermeiden unnötige Hitzeentwicklung bei Standardanwendungen.
Hinweis: Da es sich um einen Boost-Konverter (Step-Up) handelt, muss die Ausgangsspannung stets höher als die Eingangsspannung sein. Für einen stabilen Betrieb ist eine Spannungsdifferenz von mindestens 1,5V zwischen Eingang und Ausgang erforderlich.
Ihre Vorteile auf einen Blick:
- Hoher Wirkungsgrad bis 94 % — Minimale Energieverluste; bei einer Last unter 10W ist in der Regel kein Kühlkörper erforderlich.
- Bis zu 5A Ausgangsstrom — Ideal für kleine Motoren, LED-Streifen oder mehrere Module gleichzeitig. Für den Dauerbetrieb empfehlen wir eine Last bis 2,5A ohne zusätzliche Kühlung.
- Großer Eingangsspannungsbereich (3V–35V) — Kompatibel mit LiPo-Zellen (3,7V), 2–3 AA-Batterien, Solarpaneelen oder 12V/24V-Bordnetzen.
- Präzise Regelung (±0,5 %) — Hohe Genauigkeit bei Spannung und Last, ideal für Mikrocontroller und empfindliche Audiokomponenten.
- Geringe Restwelligkeit (< 100mV) — Die Schaltfrequenz von 220kHz minimiert elektromagnetische Störungen und schont angeschlossene Schaltkreise.
- Integrierte Schutzfunktionen — Überstrom- und Übertemperaturschutz schützen sowohl das Modul als auch Ihre angeschlossenen Verbraucher.

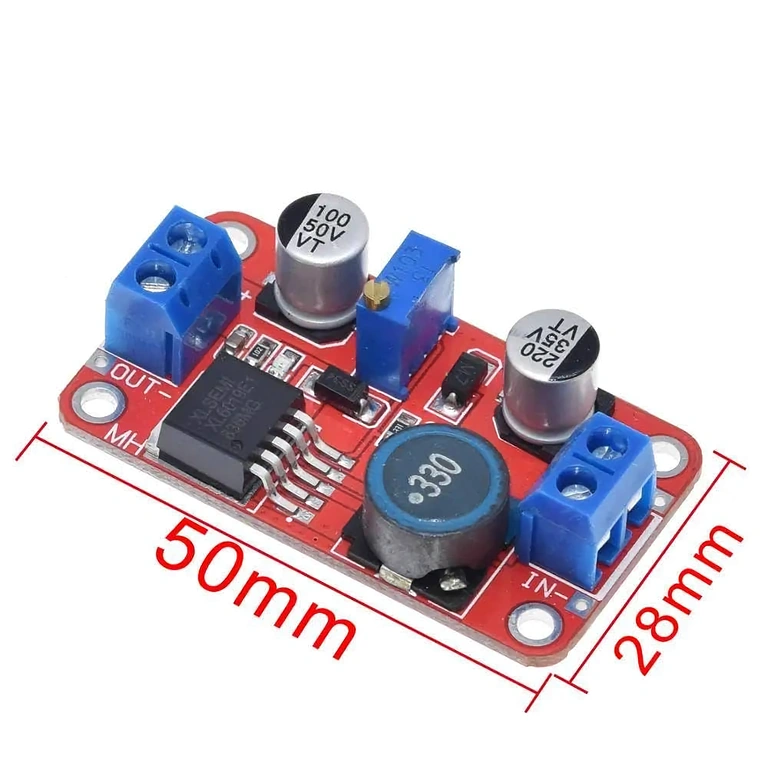

- Kompaktes Design (50×28×13mm) — Platzsparend in jedes DIY-Gehäuse, mobile Projekt oder Schaltschrank integrierbar.
Details und Leistung

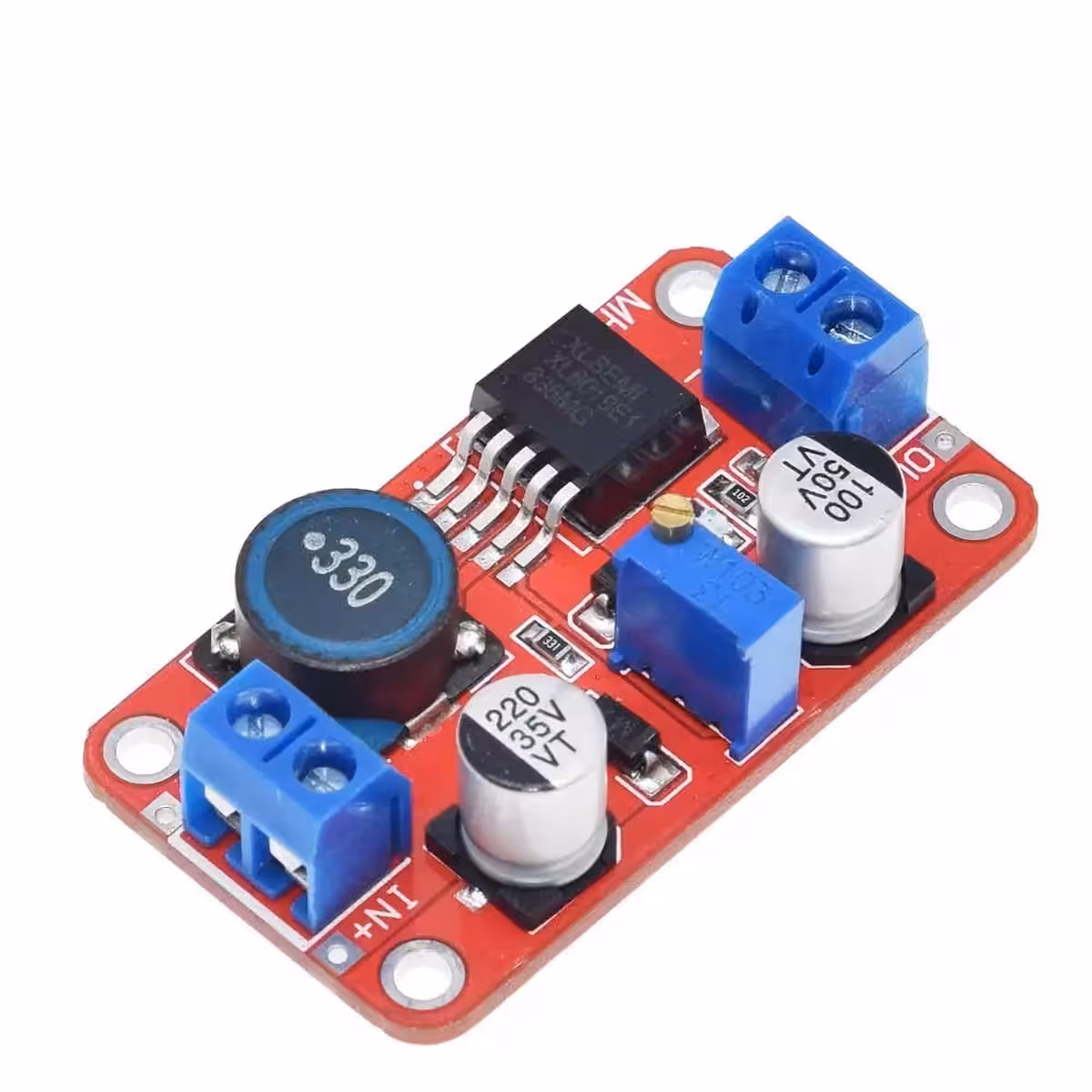

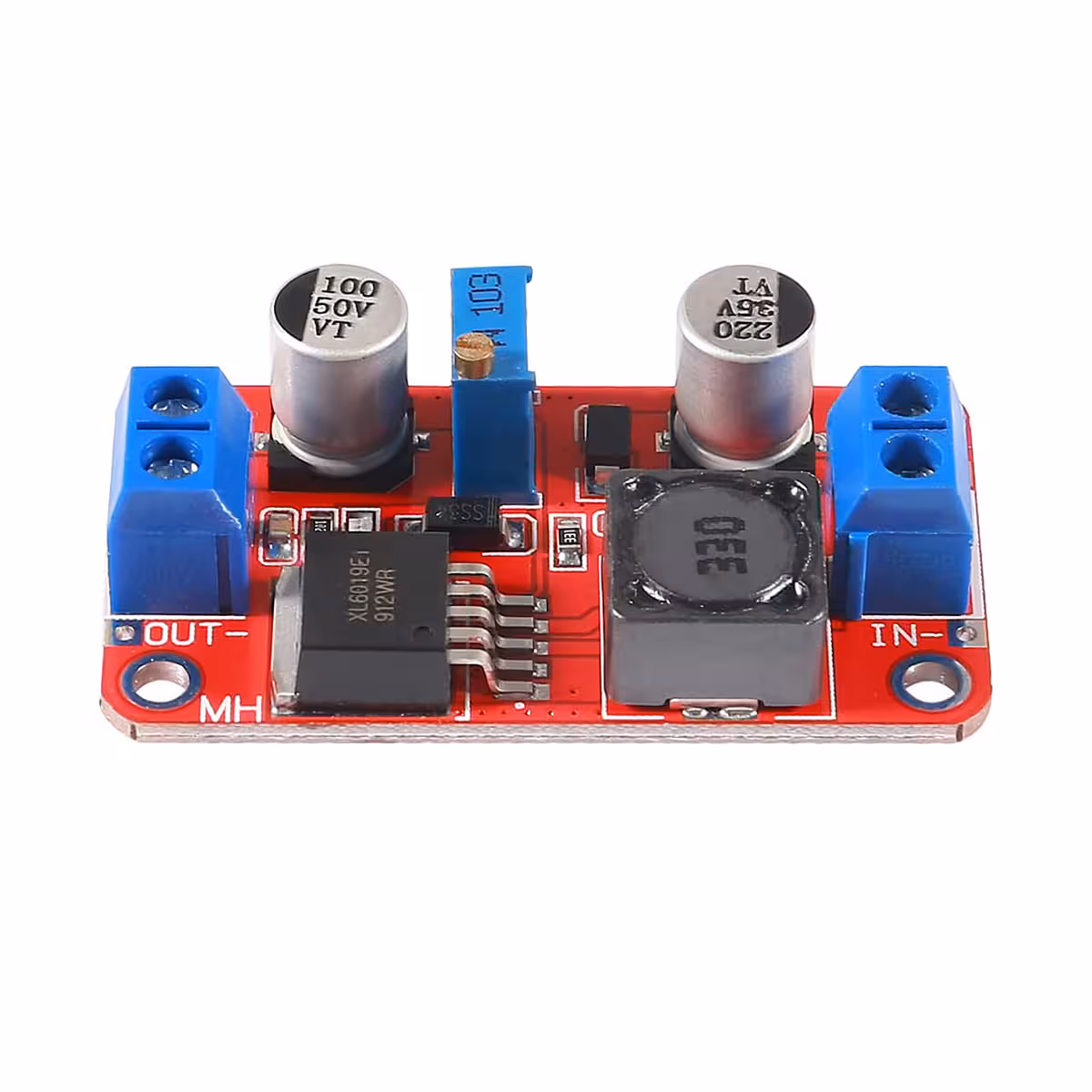

Das Herzstück bildet der XL6019, ein leistungsstarker PWM-Boost-Controller mit integriertem MOSFET. Dies sorgt für weniger externe Bauteile, ein geringeres Rauschen und eine effizientere Wandlung im Vergleich zu Modulen mit externem MOSFET. Dank hochwertiger SMD-Komponenten und der optimierten Spule liegt die Restwelligkeit unter 100mV – eine wichtige Voraussetzung für den Betrieb von Arduino-Boards, Audio-DACs oder sensiblen Sensoren.
Die Schaltfrequenz von 220kHz ermöglicht den Einsatz kompakter Bauteile und sorgt für ein schnelles Ansprechverhalten bei Lastwechseln. Bei Leistungen über 10W empfehlen wir die Montage eines Kühlkörpers auf dem MOSFET sowie eine ausreichende Belüftung. Das Modul ist für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt und somit auch für anspruchsvolle Umgebungen geeignet.
| Parameter | Wert / Detail |
|---|---|
| Eingangsspannung | 3V – 35V (absolutes Maximum 40V) |
| Ausgangsspannung | 5V – 40V (absolutes Maximum 45V) |
| Max. Ausgangsstrom | 5A (Dauerbetrieb empfohlen: max. 2,5A ohne Kühlkörper) |
| Wirkungsgrad | Bis zu 94% |
| Schaltfrequenz | 220kHz |
| Restwelligkeit (Ripple) | < 100mV |
| Spannungsgenauigkeit | ±0,5% |
| Lastregelung | ±0,5% |
| Schutzfunktionen | Überstrom, Übertemperatur |
| Betriebstemperatur | -40°C ~ +85°C |
| Abmessungen | 50mm × 28mm × 13mm |
| Konverter-Typ | Boost (Step-Up) DC-DC |
Anwendungshinweise

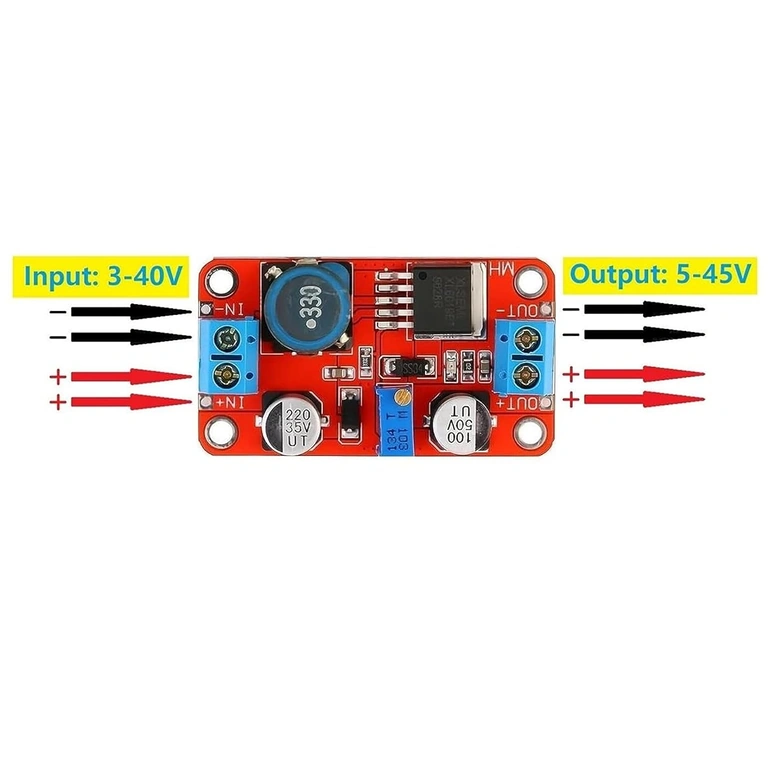

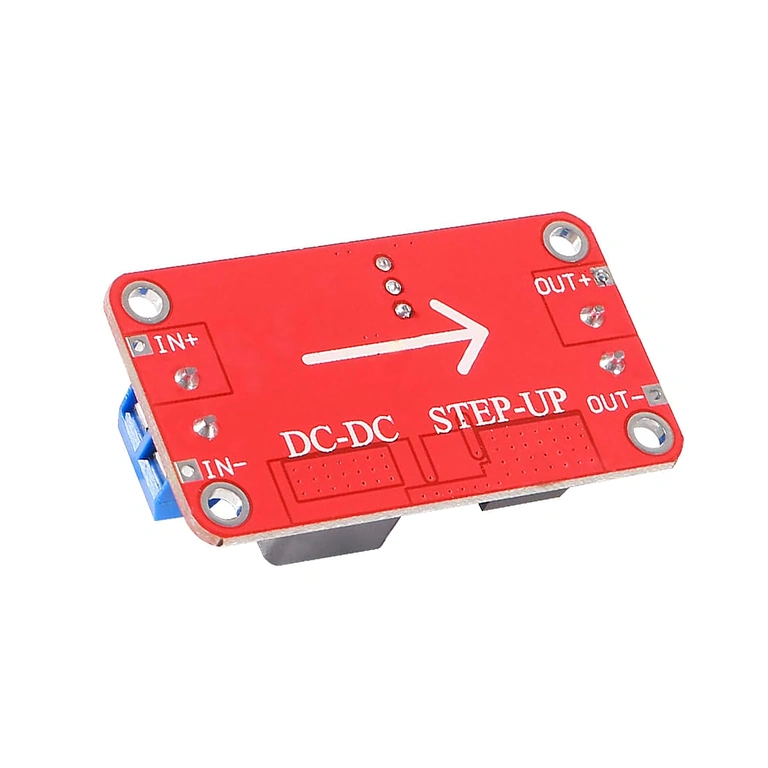

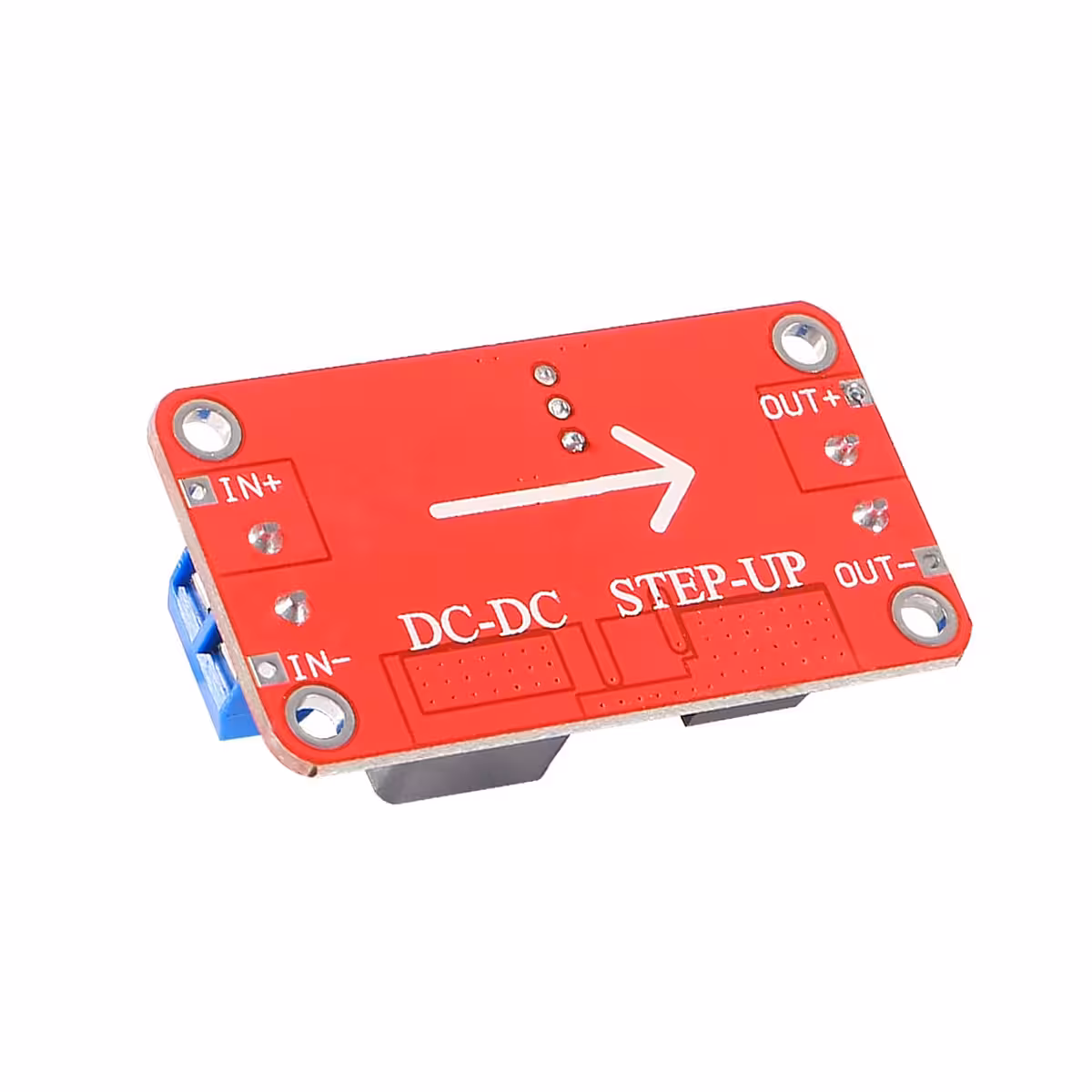

- Spannungsversorgung: Schließen Sie eine Gleichstromquelle (3V bis 35V) an die Eingangsanschlüsse (IN+ und IN–) an. Die LED-Anzeige bestätigt die Betriebsbereitschaft.
- Ausgangsspannung prüfen: Messen Sie vor dem Anschluss des Verbrauchers die Ausgangsspannung mit einem Digitalmultimeter an den OUT-Anschlüssen.

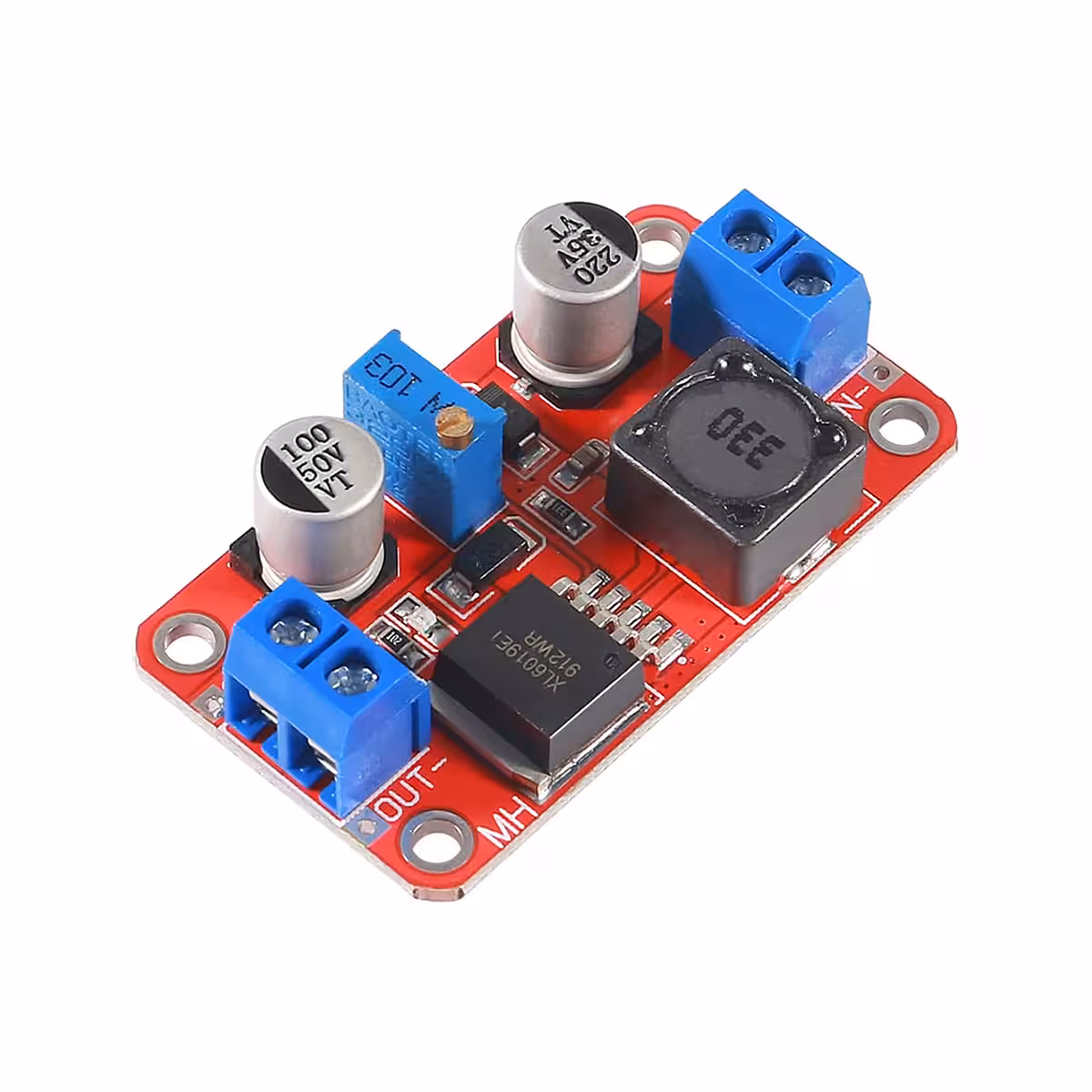

- Spannung einstellen: Drehen Sie das Potentiometer im Uhrzeigersinn, um die Spannung zu erhöhen, und gegen den Uhrzeigersinn, um sie zu senken. Gehen Sie dabei langsam vor und beobachten Sie das Multimeter.
- Differenz beachten: Die Ausgangsspannung muss für einen stabilen Betrieb mindestens 1,5V über der Eingangsspannung liegen.
- Verbraucher anschließen: Erst nach korrekter Einstellung den Verbraucher verbinden. Bei Leistungen über 10W bitte einen Kühlkörper am MOSFET anbringen.
Lieferumfang
- 1x XL6019 DC-DC Boost Converter Modul
Häufig gestellte Fragen (FAQ)
Kann ich das Modul nutzen, um 12V aus einer 5V-Batterie zu erzeugen?
Ja, das ist problemlos möglich. Beachten Sie jedoch den Wirkungsgrad: Bei 12V/1A Ausgangsleistung zieht das Modul etwa 2,5A aus der 5V-Quelle. Stellen Sie sicher, dass Ihre Stromquelle diesen Strom liefern kann.
Ist das Modul zum Laden von Li-Ion-Akkus geeignet?
Das Modul kann die benötigte Spannung (z. B. 4,2V oder 8,4V) liefern, verfügt jedoch über kein integriertes Lademanagement (BMS). Bitte verwenden Sie für den Ladevorgang ein dediziertes Lademodul (z. B. TP4056) nach dem Konverter.
Eignet sich das Modul für Solarpaneele?
Ja, dies ist ein klassisches Einsatzgebiet. Es hebt die schwankende Spannung des Solarpaneels (3V bis 35V) auf einen festen Wert an, um Geräte zu betreiben oder Akkus zu laden.
Warum schwankt die Ausgangsspannung bei hoher Last?
Bei Strömen nahe 5A kann die Restwelligkeit zunehmen. Ein zusätzlicher Elektrolytkondensator (470–1000µF) am Ausgang sowie ein Kühlkörper am MOSFET schaffen hier Abhilfe. Für maximale Stabilität empfehlen wir einen Dauerstrom unter 2,5A.
Funktioniert das Modul mit einer einzelnen 3,7V LiPo-Zelle?
Ja. Da die Eingangsspannung ab 3V beginnt, ist der Betrieb mit einer 3,7V LiPo-Zelle oder 2–3 in Reihe geschalteten AA/AAA-Batterien problemlos möglich.
