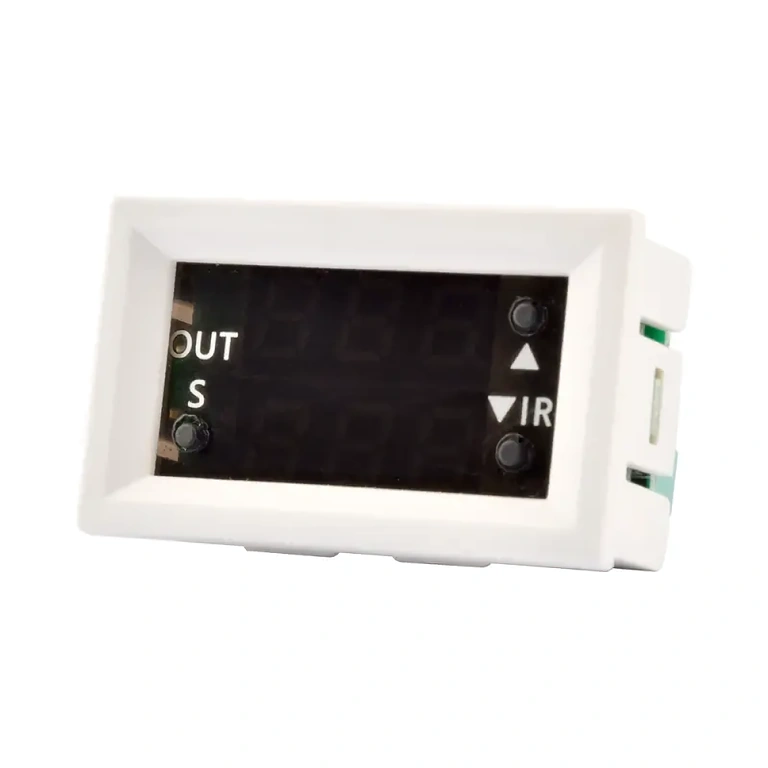

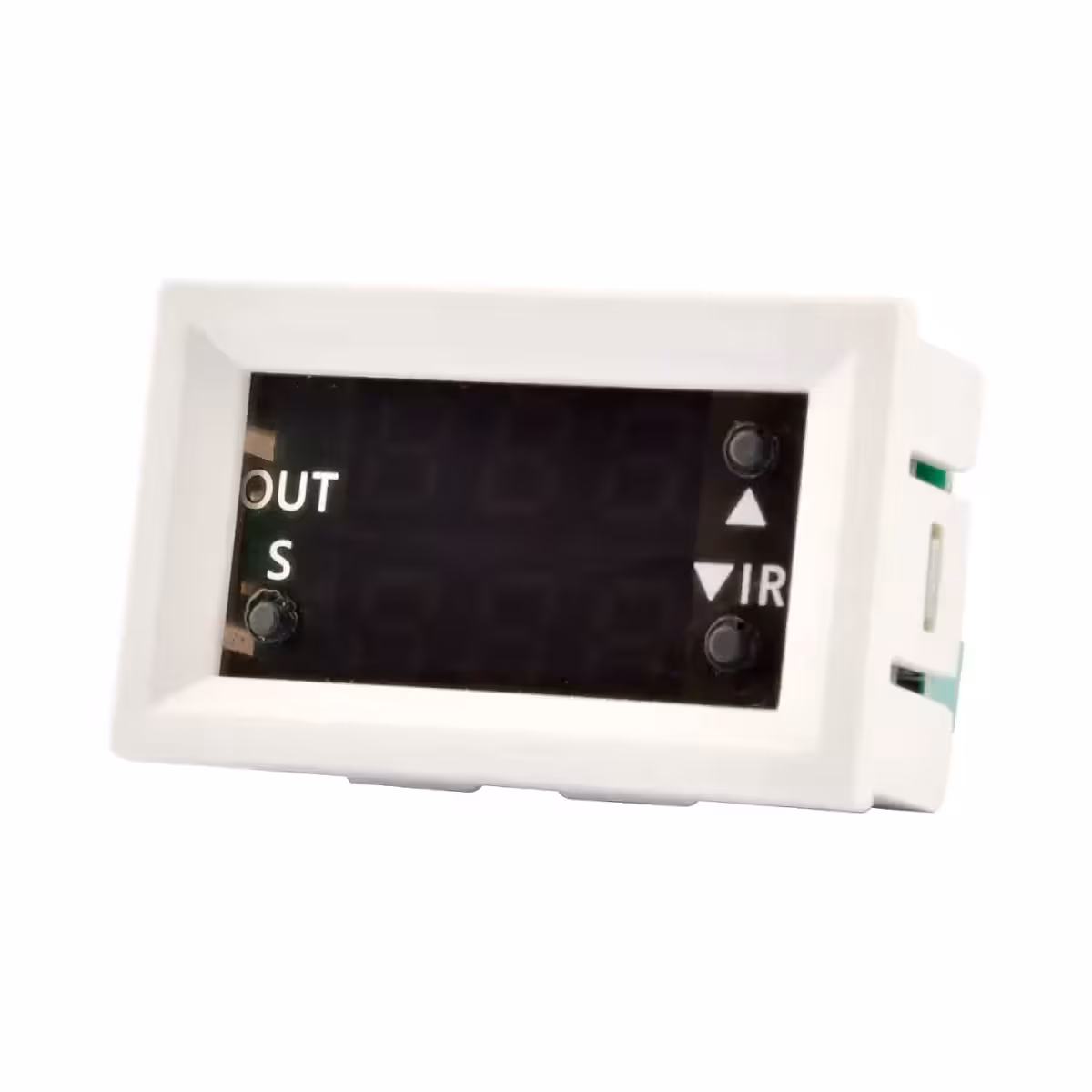

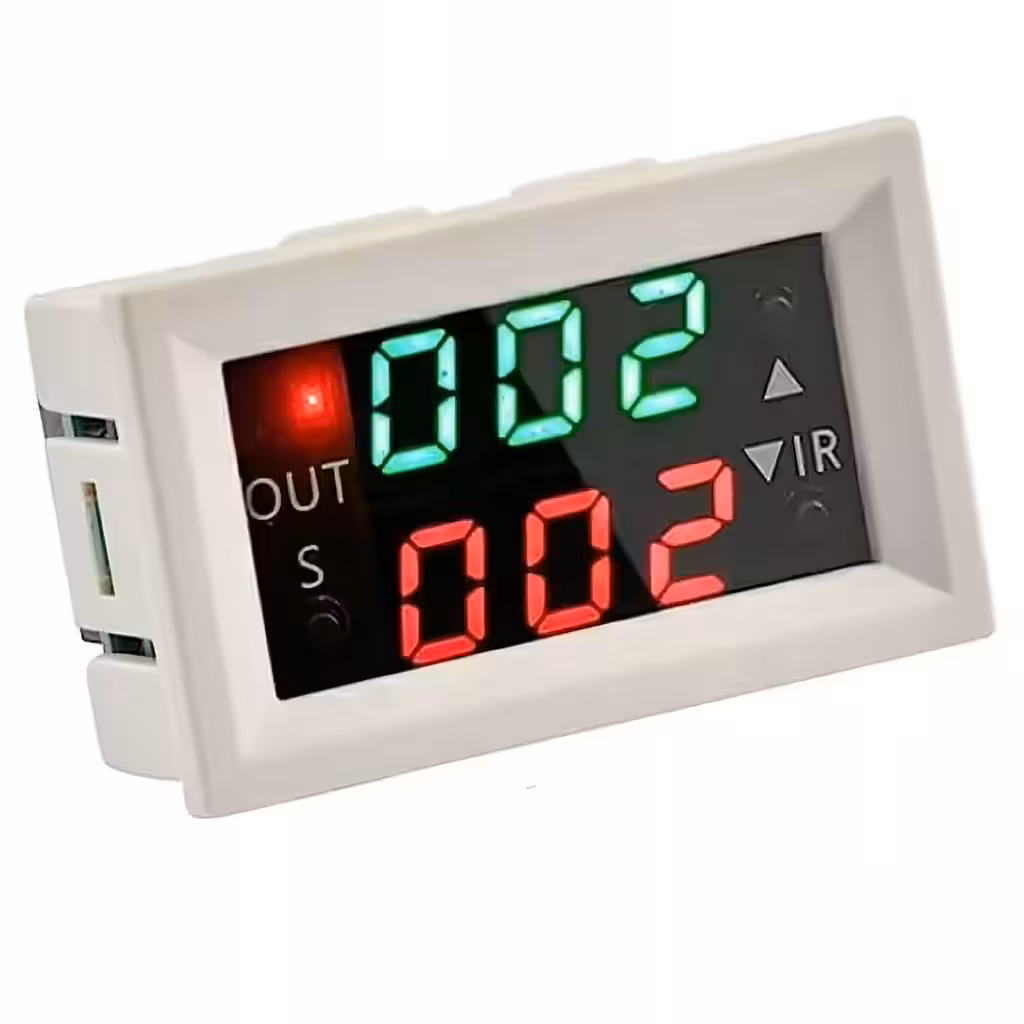

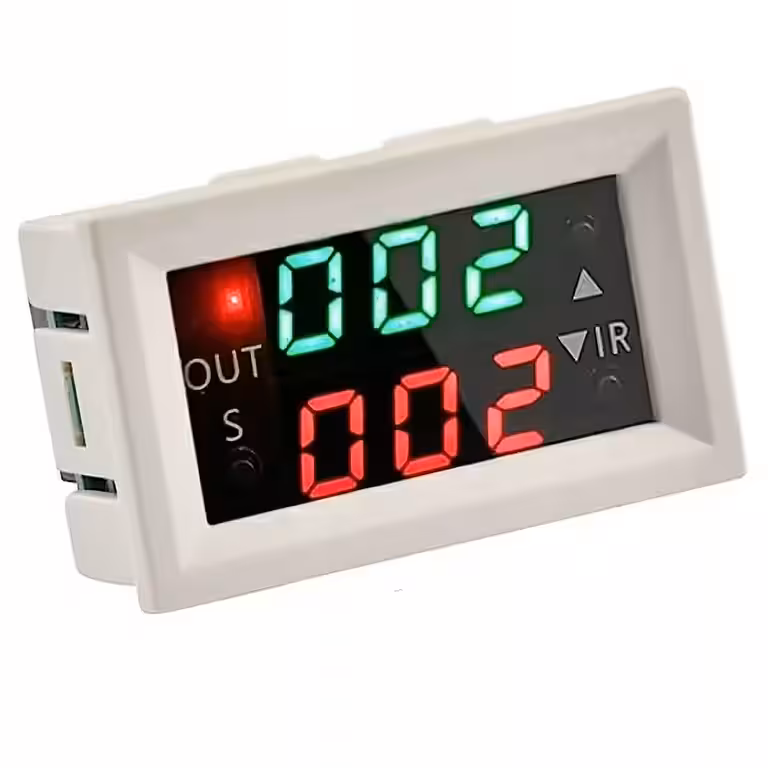

Programmierbares Relais-Timer-Modul 12V mit Digitalanzeige – Einstellbarer Timer mit Zwei LED-Anzeigen
Das 12V Relais-Timer-Modul ist ein multifunktionales elektronisches Gerät, ideal für Automatisierungsanwendungen, gesteuerte Stromversorgung, DIY-Systeme und Elektronikprojekte. Dieses Modul ermöglicht die präzise Einstellung von zwei Zeitintervallen (Zeit 1 und Zeit 2), angezeigt auf einem doppelten LED-Display – grün und rot.
Hauptmerkmale
- Doppelte digitale LED-Anzeige: individuelle Einstellung für Zeit 1 und Zeit 2
- Zeitangaben können in Sekunden, Minuten oder Stunden konfiguriert werden
- Einstellbereich: 0 – 999 Sekunden / Minuten / Stunden
- Mehrere Betriebsmodi: Delay (Verzögerung), Timing (Programmierung), Loop (Wiederholzyklus)
- Automatische Speicherung der Einstellungen bei Stromausfall
- Versorgungsspannung: 12V

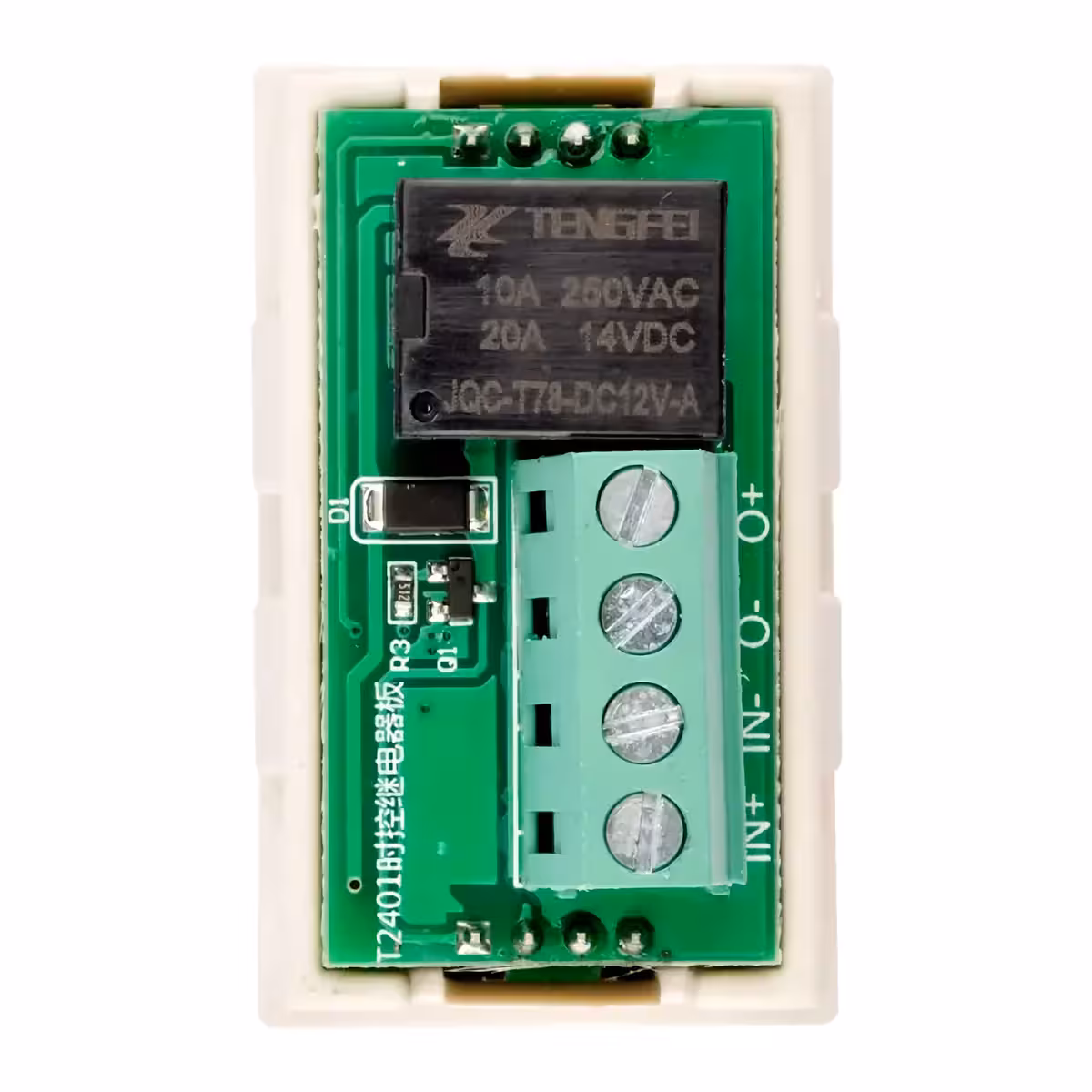

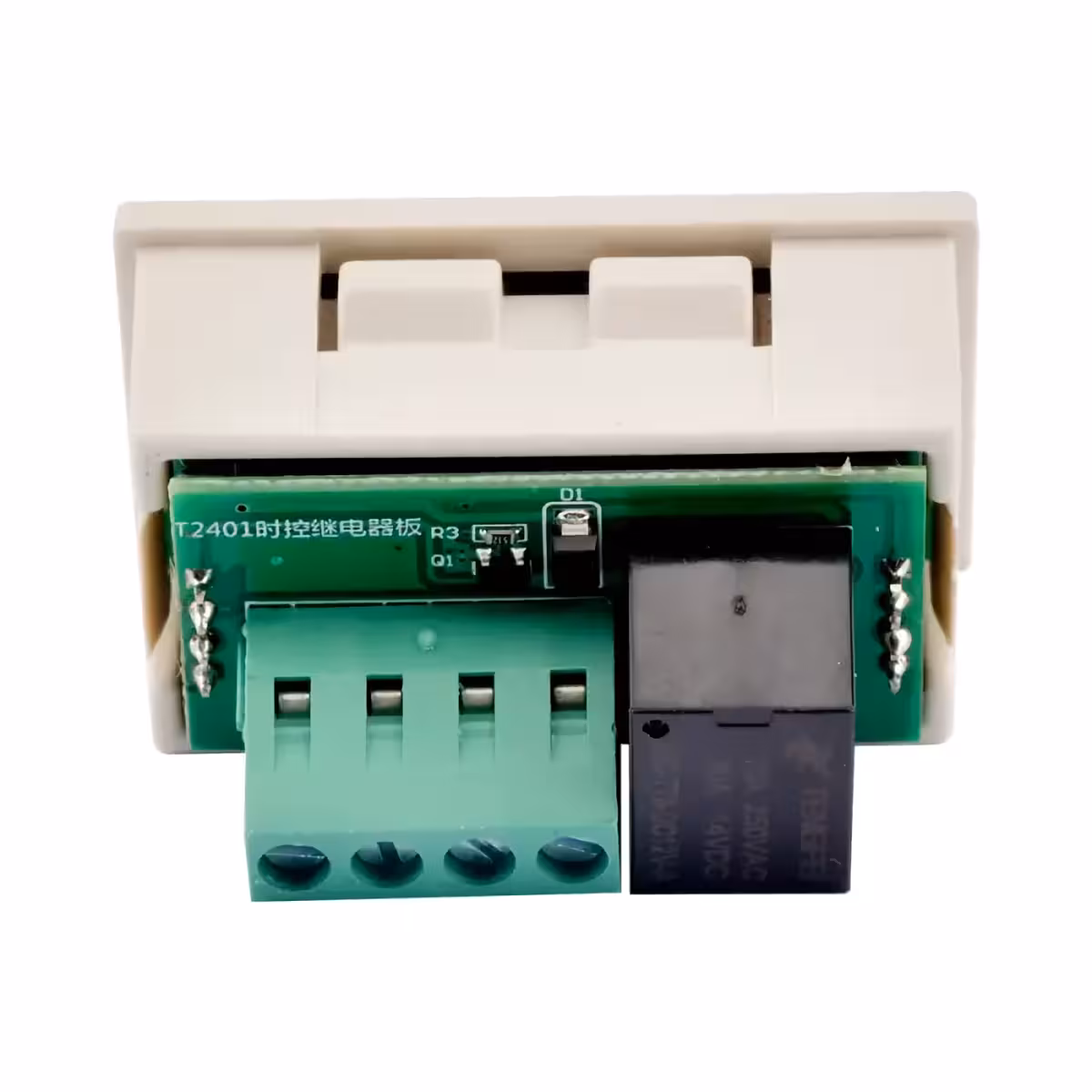

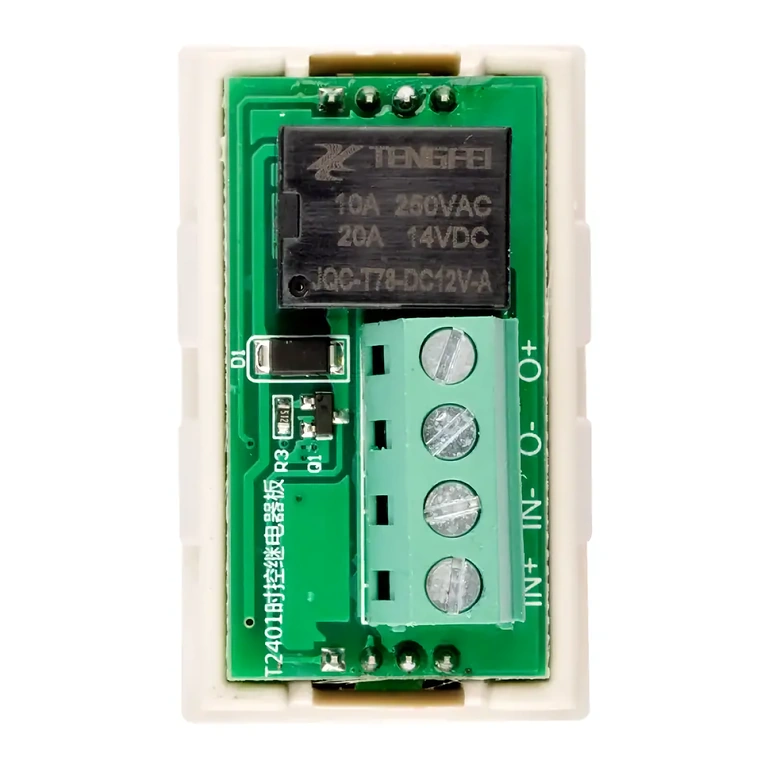

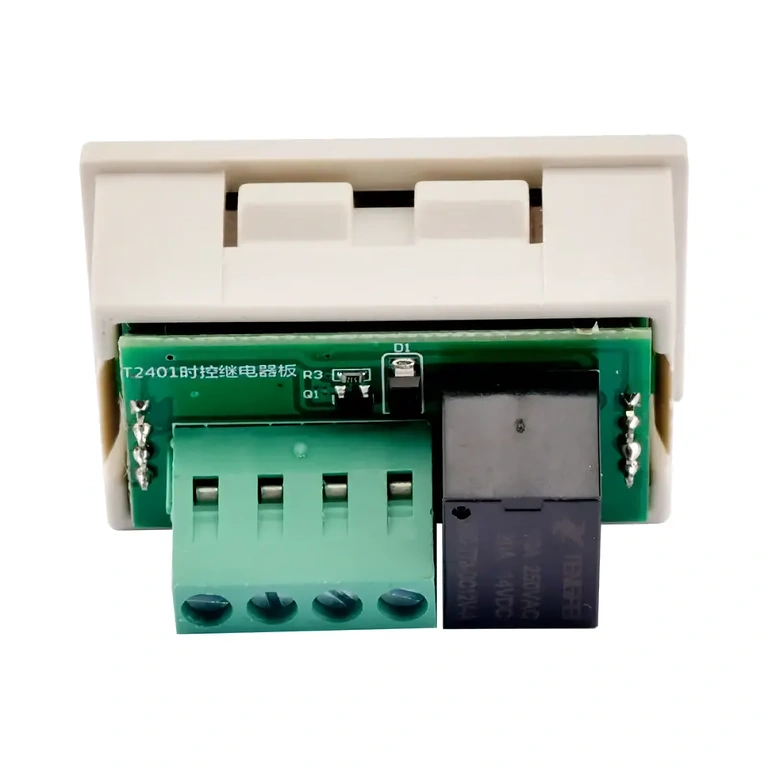

- Integriertes Relais: 20A

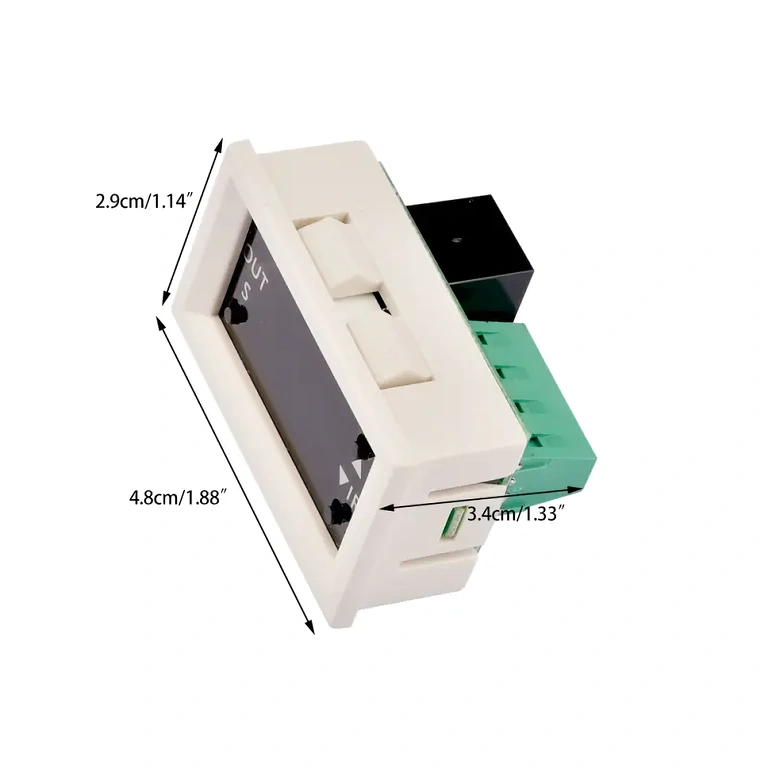

- Modulgröße: 47,6 × 28,6 × 33,2 mm
- Montagegröße: 45 × 26,1 mm (Befestigungsloch)

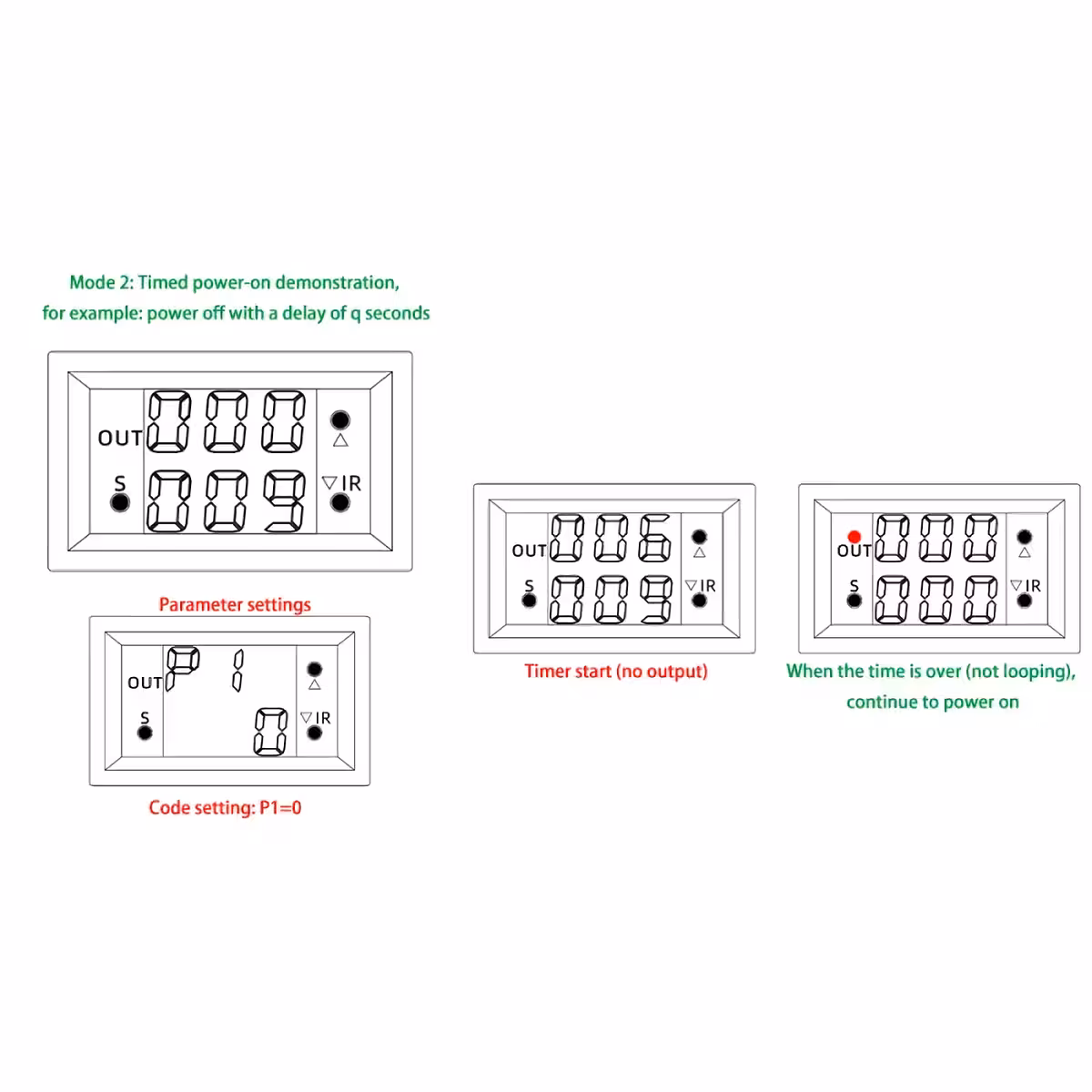

Programmierschritte
- Halten Sie die Taste „S“ 6 Sekunden lang gedrückt, um das Konfigurationsmenü zu öffnen.
- Verwenden Sie die Tasten „△“ oder „▽“, um die Werte zu ändern; drücken Sie „S“, um den aktiven Parameter zu wechseln.
- P0 – Zeiteinheit für Zeit 1 (grün):
P0-0 = Sekunden | P0-1 = Minuten | P0-2 = Stunden - P1 – Zeiteinheit für Zeit 2 (rot):
P1-0 = Sekunden | P1-1 = Minuten | P1-2 = Stunden - P2 – Schaltpriorität:
P2-on = Startpriorität | P2-off = Stopppriorität - P3 – Einstellungssperre:
P3-0 = entsperrt | P3-1 = gesperrt - Drücken Sie die Taste „S“ zweimal, um die Zeiteinstelloberfläche zu öffnen:
- Grüne Anzeige – Zeit 1
- Rote Anzeige – Zeit 2
Anwendungsbeispiele
- Verzögerter Start: z. B. Einstellung auf 6 Sekunden – P1-0, grün: 000, rot: 006.
- Verzögertes Ausschalten: z. B. Ausschalten nach 5 Sekunden – P0-0, grün: 005, rot: 000.

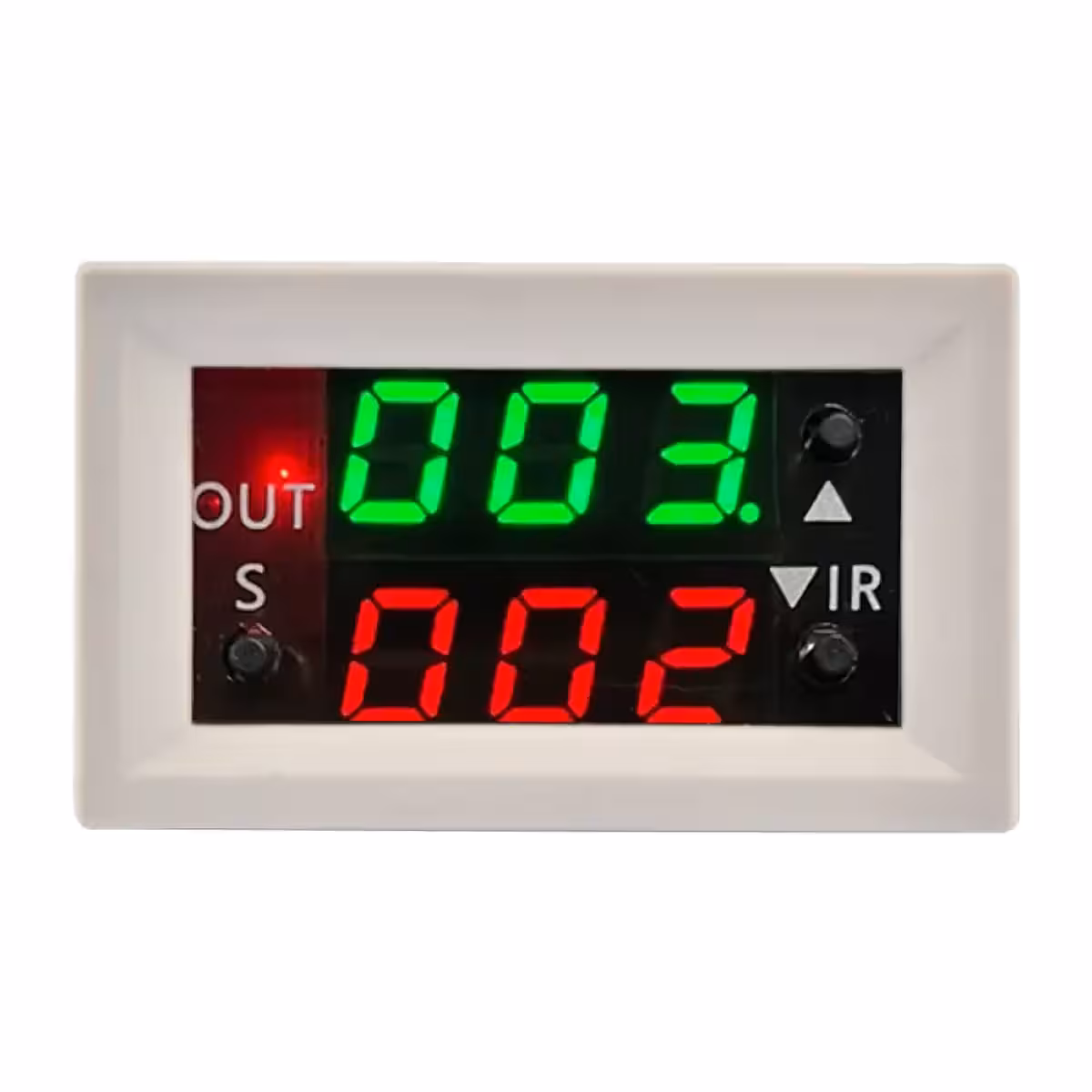

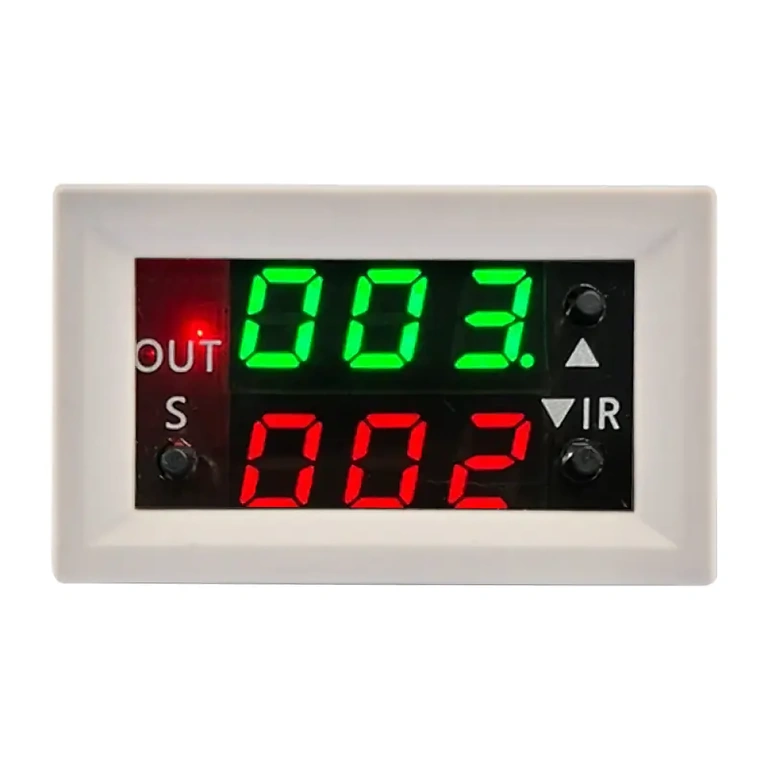

- Unendlicher Zyklus: 3 Sekunden an, 2 Sekunden aus – P0-0, P1-0, P2-ON, grün: 003, rot: 002.
