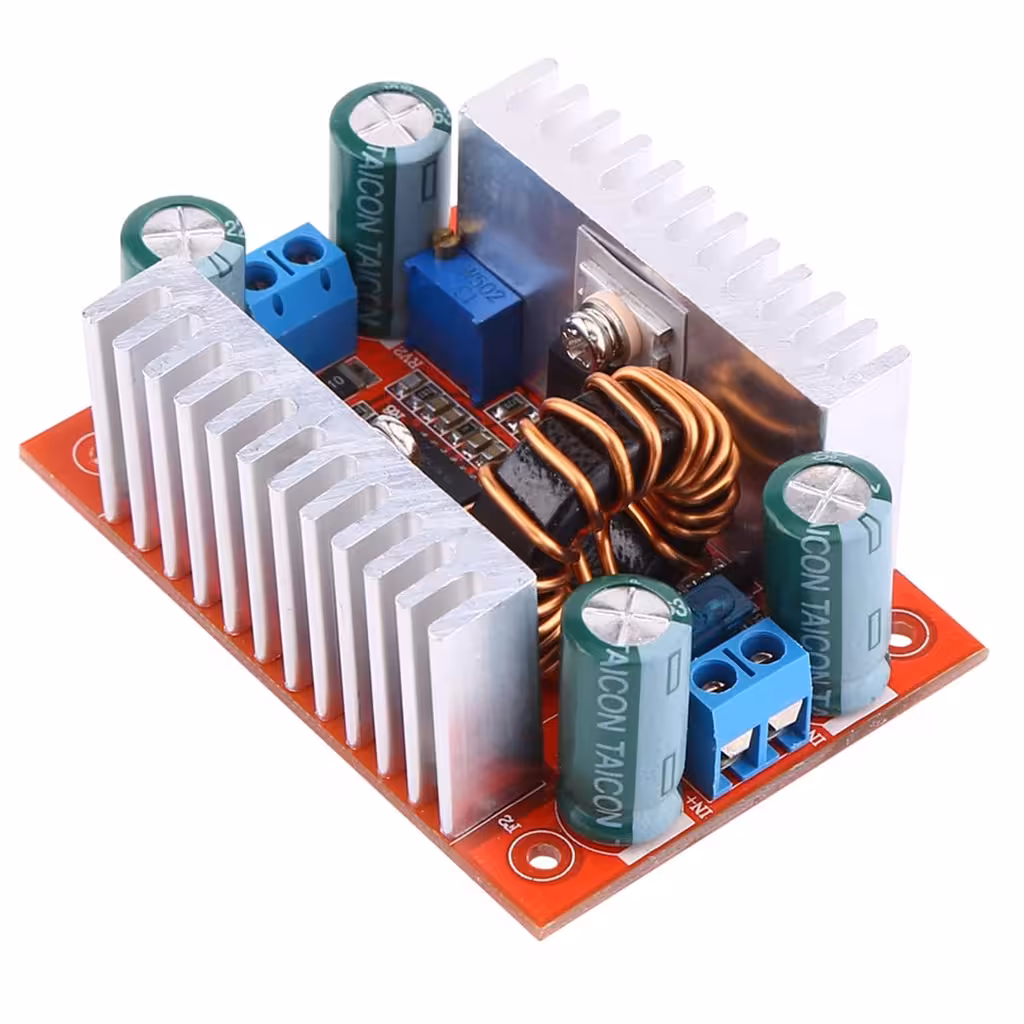

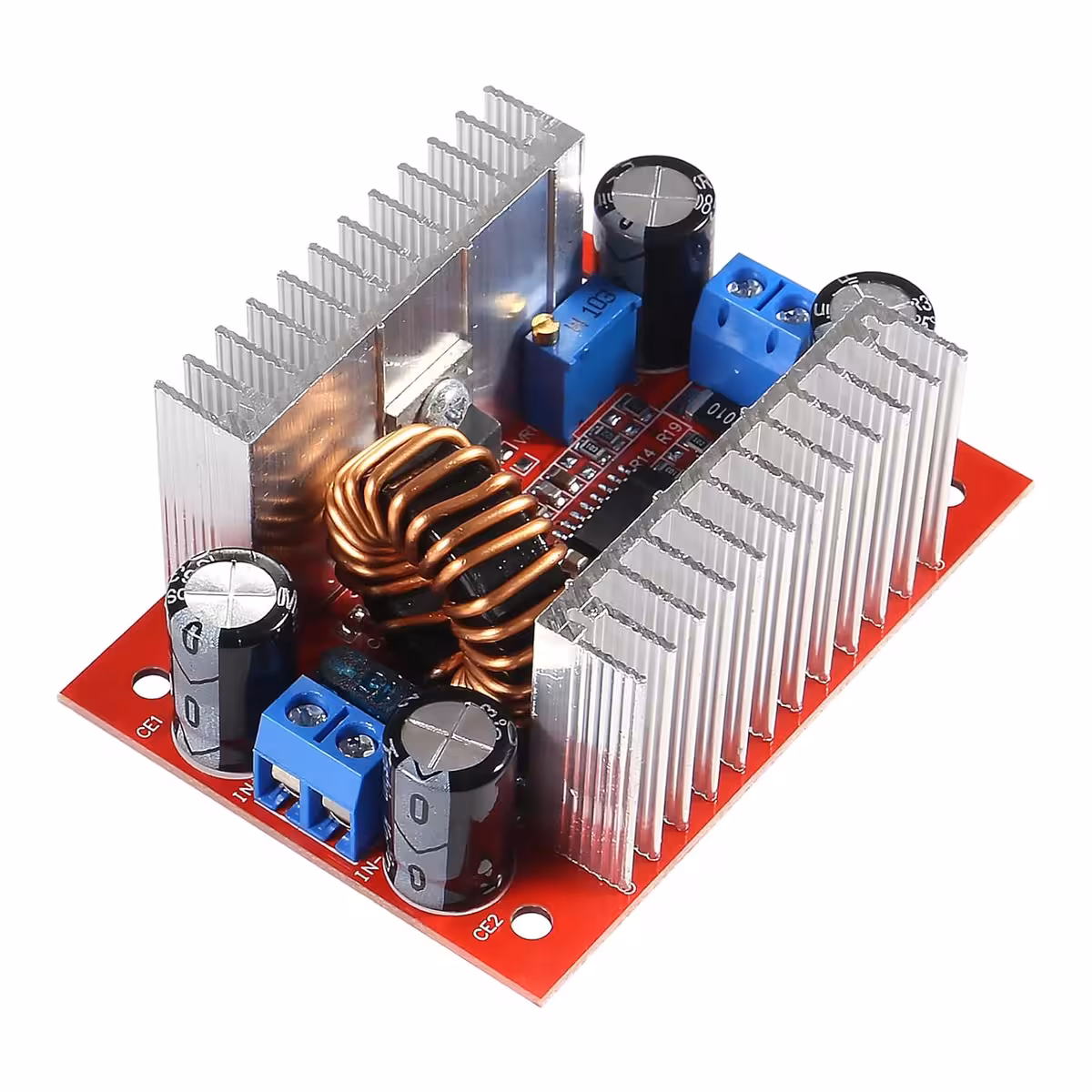

DC-DC Step-Up Boost Modul 8,5V-50V zu 10V-60V
Dieses Step-Up-Modul ermöglicht die effiziente Umwandlung einer Eingangsspannung von 8,5V bis 50V in eine einstellbare Ausgangsspannung von 10V bis 60V. Die Einstellung erfolgt einfach über zwei Potentiometer.
Hauptmerkmale:

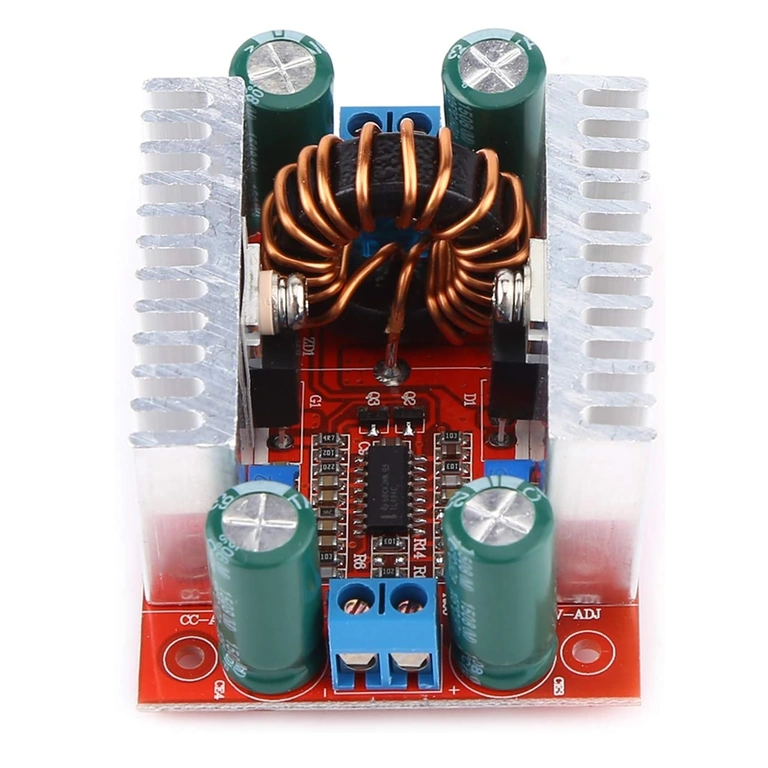

- Integrierte Kühlkörper: sorgen für eine effiziente Wärmeableitung. Bei hohen Strömen wird aktive Kühlung empfohlen.
- Spannungs- und Stromregelung: über zwei Potentiometer mit einem Schraubendreher einstellbar.
- Maximale Leistung: 400W
- Wirkungsgrad: bis zu 96%
- Maximaler Eingangsstrom: 15A (aktive Kühlung erforderlich über 8A)
- Maximaler Ausgangsstrom: 12A, abhängig von der Spannungsdifferenz
- Betriebsfrequenz: 150kHz
- Integrierter Schutz: 15A Sicherung (kompatibel mit KFZ-Sicherungen)

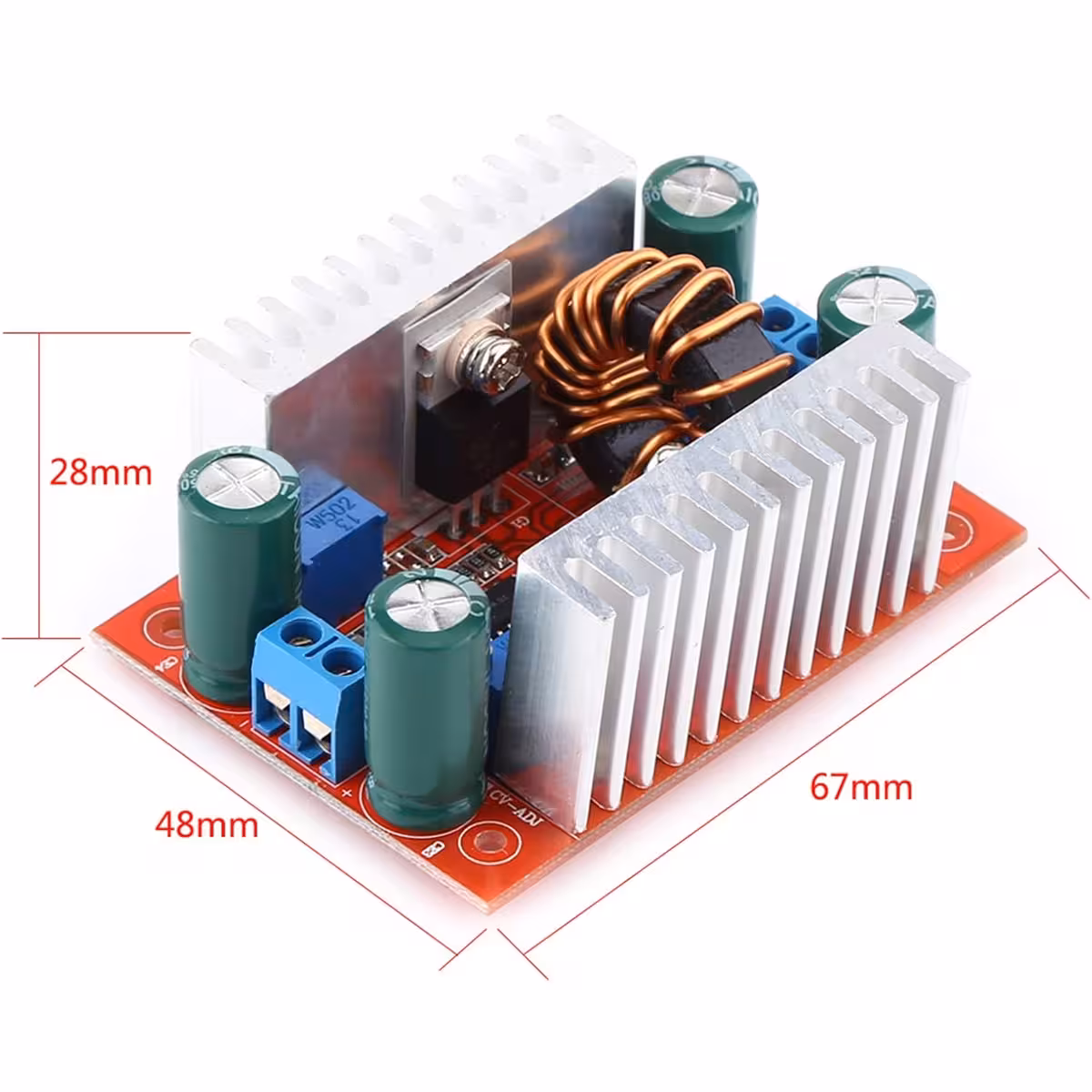

- Abmessungen: 48mm x 67mm x 28mm
Bedienungsanleitung:
- Versorgen Sie das Modul mit 12V.
- Stellen Sie den Spannungspotentiometer (rechts) und den Strompotentiometer (links) mit einem Schraubendreher ein.
- Stellen Sie die Ausgangsspannung durch Drehen der Potentiometer auf den gewünschten Wert ein.
- Verwenden Sie ein Multimeter, um den Strom zu messen und nehmen Sie gegebenenfalls Anpassungen vor.
Fehlerbehebung:
- Wenn sich die Ausgangsspannung nicht ändert, stellen Sie sicher, dass der Strompotentiometer korrekt eingestellt ist, bevor Sie die Spannung anpassen.
