Step-Down Konverter XL4015 5A DC-DC mit einstellbarer Spannung und Strom – CC CV Modul 1,25V–36V für LED-Batterieladung

Spannungswandler XL4015 DC-DC Step-Down 5A

Das XL4015-Modul ist ein hocheffizienter DC-DC Step-Down-Wandler mit einstellbarer Ausgangsspannung von 1,25V bis 36V und einem Strom von bis zu 5A (empfohlen max. 4,5A für Langlebigkeit). Es unterstützt die Einstellung von Spannung (CV) und Strom (CC) und ist ideal zum Laden von Batterien oder zur Versorgung von LEDs.

Technische Merkmale

• DC-DC Step-Down-Wandler (Buck) basierend auf dem XL4015-Chip
• Eingangsspannung: 4V – 38V DC (nicht über 38V)
• Ausgangsspannung: 1,25V – 36V DC (stufenlos einstellbar)
• Ausgangsstrom: bis zu 5A (empfohlen max. 4,5A)
• Maximale Leistung: 75W
• Wirkungsgrad: bis zu 96%

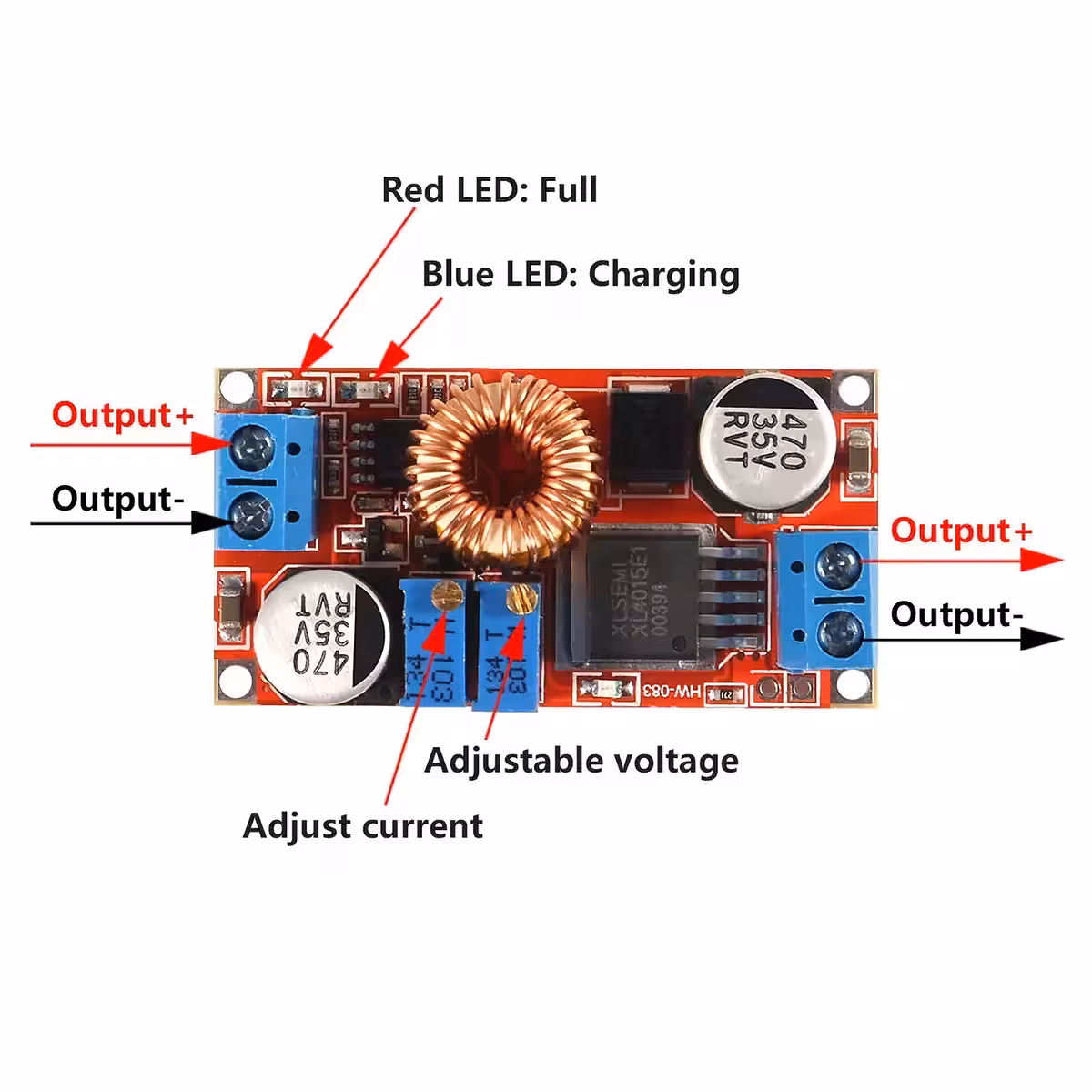

• Unabhängige CV- und CC-Einstellung – ideal für empfindliche Anwendungen
• Kurzschlussschutz: automatische Begrenzung auf 8A
• Thermischer Schutz: schaltet bei hohen Temperaturen automatisch ab
• Betriebsfrequenz: 180KHz
• Betriebstemperatur: -40°C ~ +85°C

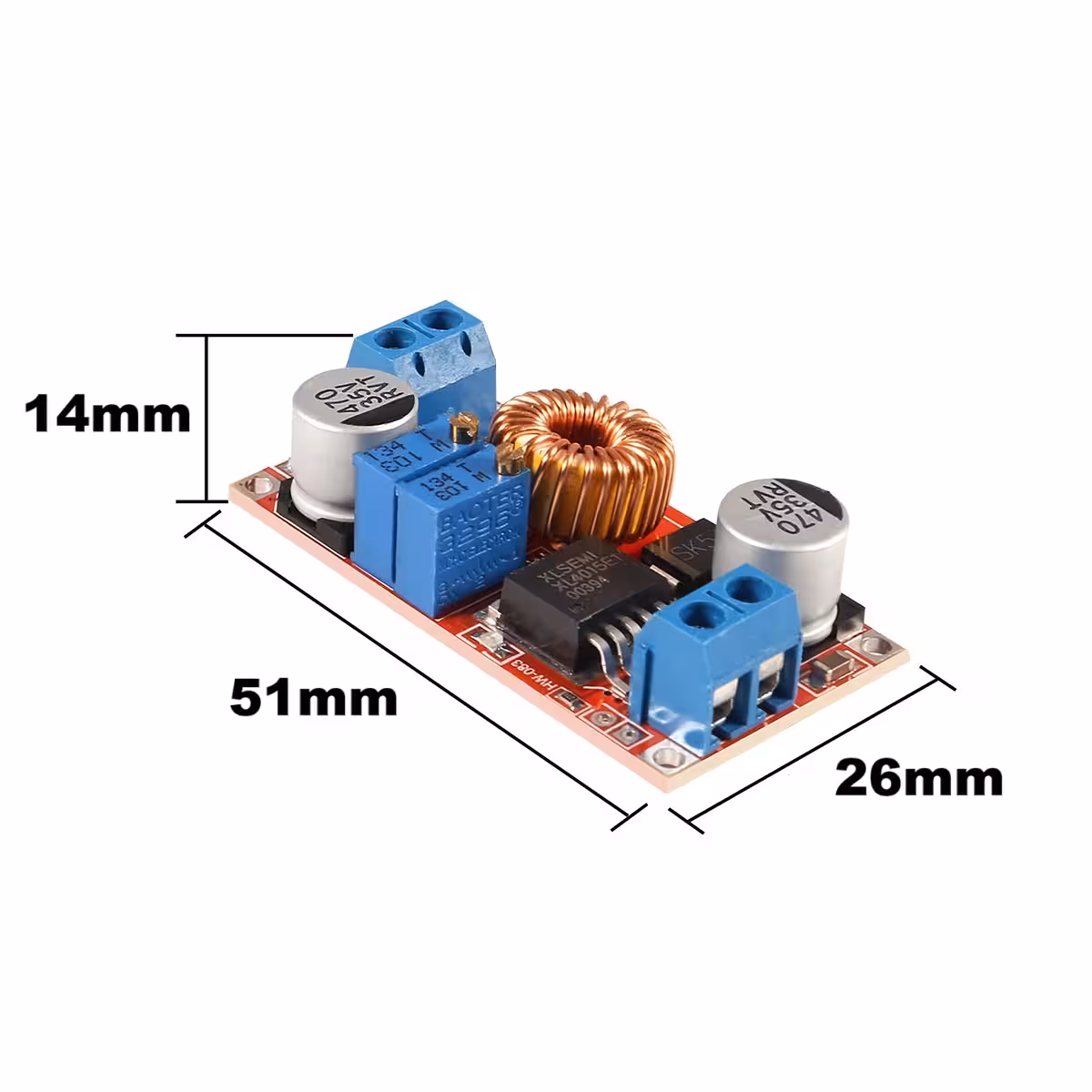

• Abmessungen: 51 x 26 x 18 mm

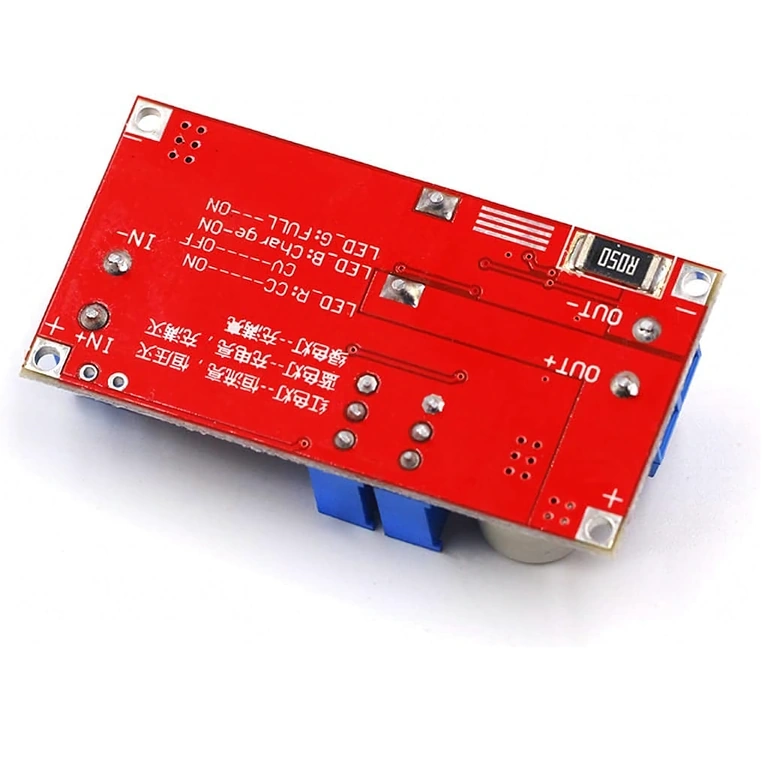

• LED-Betriebsanzeige

Wichtige Hinweise

• Beim Laden von Batterien arbeitet das Modul zunächst im CC-Modus (konstanter Strom) zum Schutz
• Wenn die Ausgangsspannung nicht variiert, den Potentiometer mindestens 10 Mal gegen den Uhrzeigersinn drehen – eine gängige Kalibrierungsmethode
• Die anfängliche Ausgangsspannung beträgt ~20V – kann nach der Installation angepasst werden

Empfohlene Anwendungen

• Ladegeräte für Li-Ion- und NiMH-Batterien
• LED-Versorgung
• Einstellbare Labornetzteile
• Spannungsreduzierung: 24V → 12V, 12V → 5V usw.
• DIY-Projekte, Autoelektronik, industrielle Systeme
