Das zeitgesteuerte Relais-Modul mit einstellbarer Verzögerung und kompatibel mit 6–30V (MicroUSB 5V Stromversorgung möglich). Ideal für industrielle Anwendungen und DIY-Projekte, die ein Relaismodul mit Verzögerung, Steuerung und einstellbarer Zeit, mit digitalem Display und Anti-Interferenz benötigen.
Schlüsselfunktionen
Stromversorgung: 5V (MicroUSB) oder 6–30V DC
Auslöser: High Level Trigger 3–24V
Ausgangskapazität: bis zu 30VDC 5A oder 220VAC 5A
Optokoppler-Isolierung: erhöht die Immunität gegen Interferenzen und speichert die Einstellungen
Zeitauflösung: einstellbar 0.1 s – 999 min
Digitales Display: aufsteigende oder absteigende Anzeige, Statusanzeige
Abmessungen: 62 × 38 × 17 mm
Vorteile
Intuitive Einrichtung — Tasten SET / UP / DOWN / STOP für schnelle Einstellungen
Zuverlässiger Betrieb in elektrischen Störumgebungen durch den Optokoppler
Mehrere Modi (P1–P4) für Flexibilität in Automatisierungen
Permanent gespeicherte Parameter nach der Einstellung
Kompakt und leicht in Schaltkästen oder DIY-Projekte integrierbar
Technische Spezifikationen
Parameter
Detail
Stromversorgung
5V MicroUSB oder 6–30V DC
Auslöser
High Level 3–24V
Isolierungstyp
Optokoppler
Schaltstrom
≤ 5A (bis zu 30VDC oder 220VAC)
Zeitintervall
0.1 s – 999 min (wählbar)
Modi
P1 (Pulse ON), P2 (Delay then ON), P3 (Loop), P4 (Hold then Delay)
Abmessungen
62 × 38 × 17 mm
Displayauflösung
0.1 s / 1 s / 1 min (wählbar über Dezimalstellenposition)
Betriebsmodi (detailliert)
P1 — Pulse ON (OP)
Bei Empfang des Signals wird das Relais für die Dauer von OP eingeschaltet und danach ausgeschaltet. Untermodi:
P1.1 — Ignoriere wiederholte Signale während OP
P1.2 — Wiederholtes Signal startet den OP-Timer neu
P1.3 — Reset-Signal stoppt das Relais und den Timer
P2 — Delay then ON
Beim Signal wartet der Modus auf CL, schaltet dann das Relais für OP ein und stoppt es danach.
P3 — Loop (ON/OFF Zyklus)
P3.1 — Startet den ON/OFF Zyklus bei Empfang des Signals; P3.2 — Startet den Zyklus automatisch bei Stromversorgung ohne Signal. Die Anzahl der Zyklen (LOP) ist einstellbar oder unbegrenzt.
P4 — Hold then Delay
Das Relais bleibt aktiv, solange das Signal anliegt. Sobald das Signal verschwindet, startet der OP-Timer, der bei Ablauf stoppt. Der Timer wird während des Signals zurückgesetzt.
Parameter einstellen (Schritt-für-Schritt)
Stellen Sie sicher, dass das Modul korrekt mit Strom versorgt wird (5V MicroUSB oder 6–30V an den Anschlüssen).
Halten Sie im Hauptmenü SET 2 Sekunden lang gedrückt, um das Modus-Auswahlmenü zu öffnen.
Verwenden Sie UP/DOWN, um P1–P4 auszuwählen; drücken Sie kurz SET, um die Parameter OP / CL / LOP zu bearbeiten.
Nachdem Sie die Werte eingestellt haben, halten Sie SET 2 Sekunden lang gedrückt, um zu speichern und zum Hauptmenü zurückzukehren.
Verwenden Sie STOP, um den ON/OFF Zustand schnell zu wechseln (Not-Aus-Funktion).
Wie wählt man das Zeitintervall?
Drücken Sie kurz STOP im Einstellmenü, um das Dezimalzeichen zu verschieben und die Auflösung (0.1 s / 1 s / 1 min) auszuwählen. Beispiel: OP = 03.2 zeigt 3,2 Sekunden an.

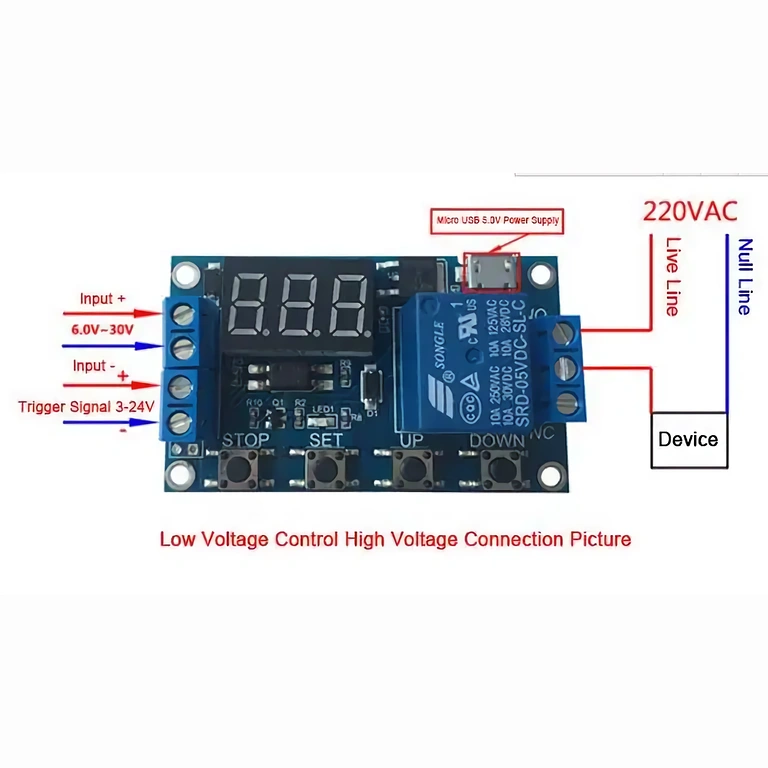

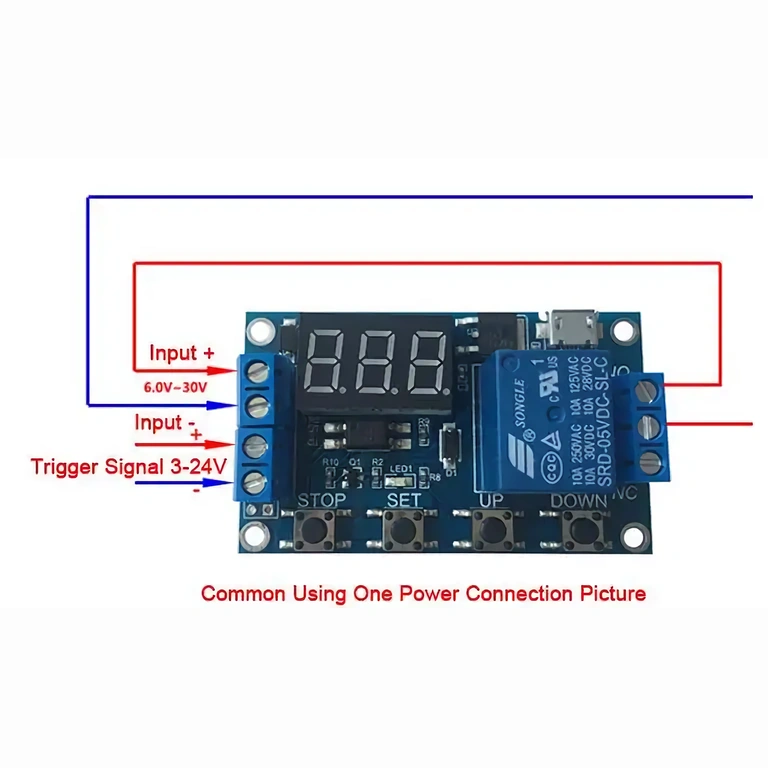

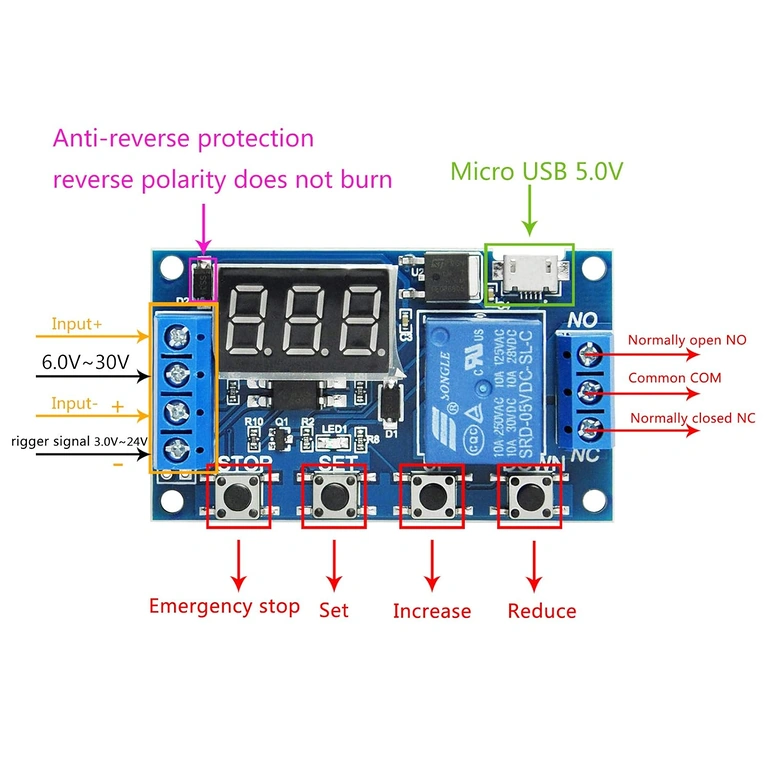

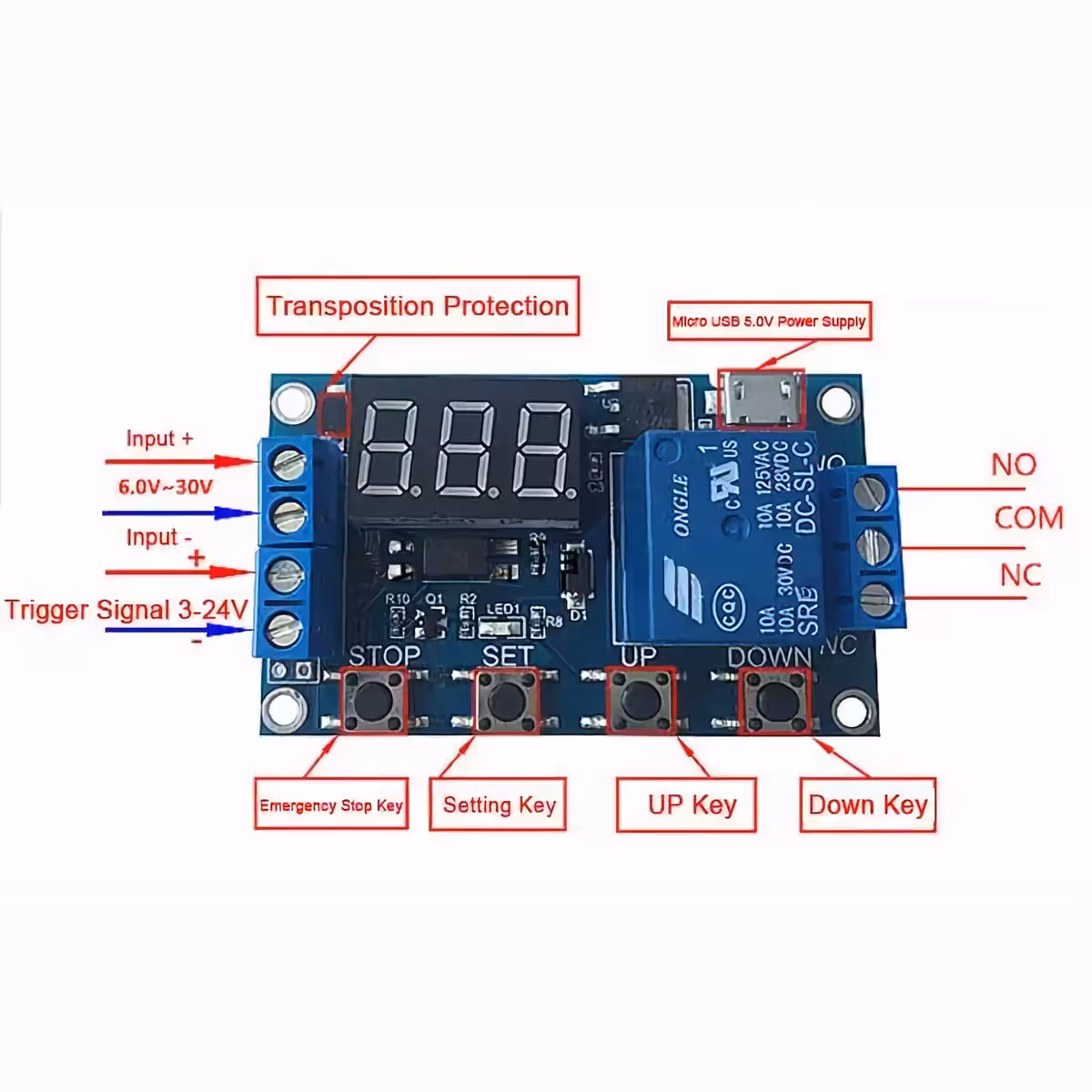

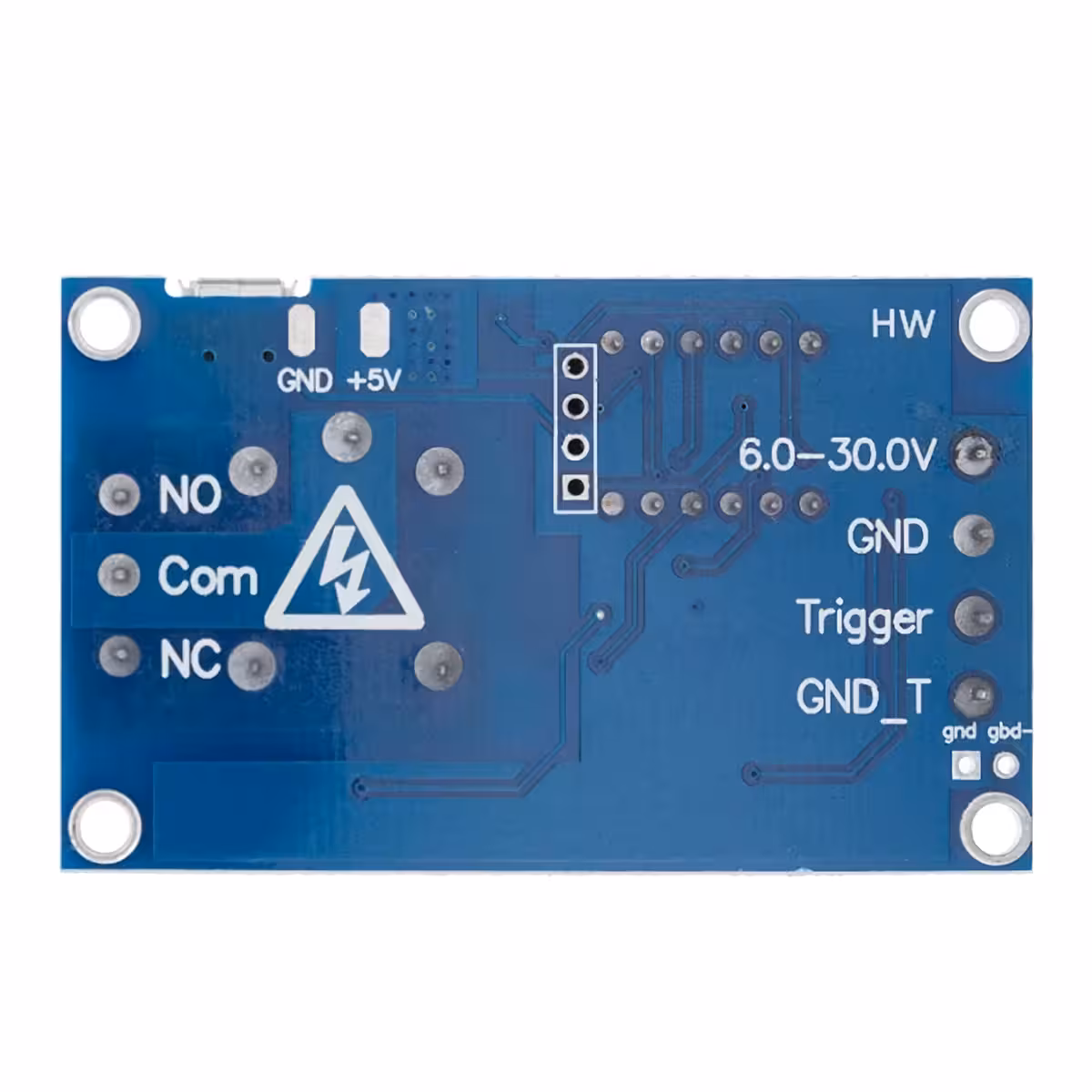

Warnungen und Anschluss
Achten Sie auf die Relaiskontakte — diese sind passiv; falsches Anschließen kann bei hohen Spannungen (220VAC) gefährlich sein.
Die Relais-Pins sind freiliegend — vermeiden Sie direkten Kontakt während des Betriebs.
Verwenden Sie das Trigger-Signal gemäß den Spezifikationen (High Level 3–24V).
Optional: Verbinden Sie die Signalmasse mit der Systemmasse, sofern die Projektspezifikationen dies erlauben.
Empfohlene Anwendungen
Industrielle und Haushaltsautomatisierungen
Steuerung von kleinen Motoren, Pumpen und Ventilen (achten Sie auf den maximalen Strom)
DIY-Systeme mit Arduino / PLC für zeitgesteuerte Steuerungen
Projekte, die ein Relaismodul mit Verzögerung und Display für die Überwachung benötigen
Häufig gestellte Fragen
Kann es über MicroUSB betrieben werden?
Ja — MicroUSB 5V Stromversorgung wird unterstützt; alternativ 6–30V an den Anschlüssen.
Was ist der maximale Strom an den Kontakten?
Bis zu 5A bei 30VDC oder 220VAC (überprüfen Sie die Lastbedingungen und den Leistungsfaktor).
Was ist das minimale Zeitintervall?
0.1 s (abhängig von der Dezimalstellenposition) und bis zu 999 Minuten.
Technische Notiz
Das Modul enthält eine Optokoppler-Isolierung, eine permanente Speicherung der Parameter und Unterstützung für mehrere Betriebsmodi (P1–P4). Es wird für Benutzer empfohlen, die ein Relaismodul mit Verzögerung, Steuerung und einstellbarer Zeit benötigen, mit sichtbarem Display und präziser Steuerung.
Präsentationsvideo

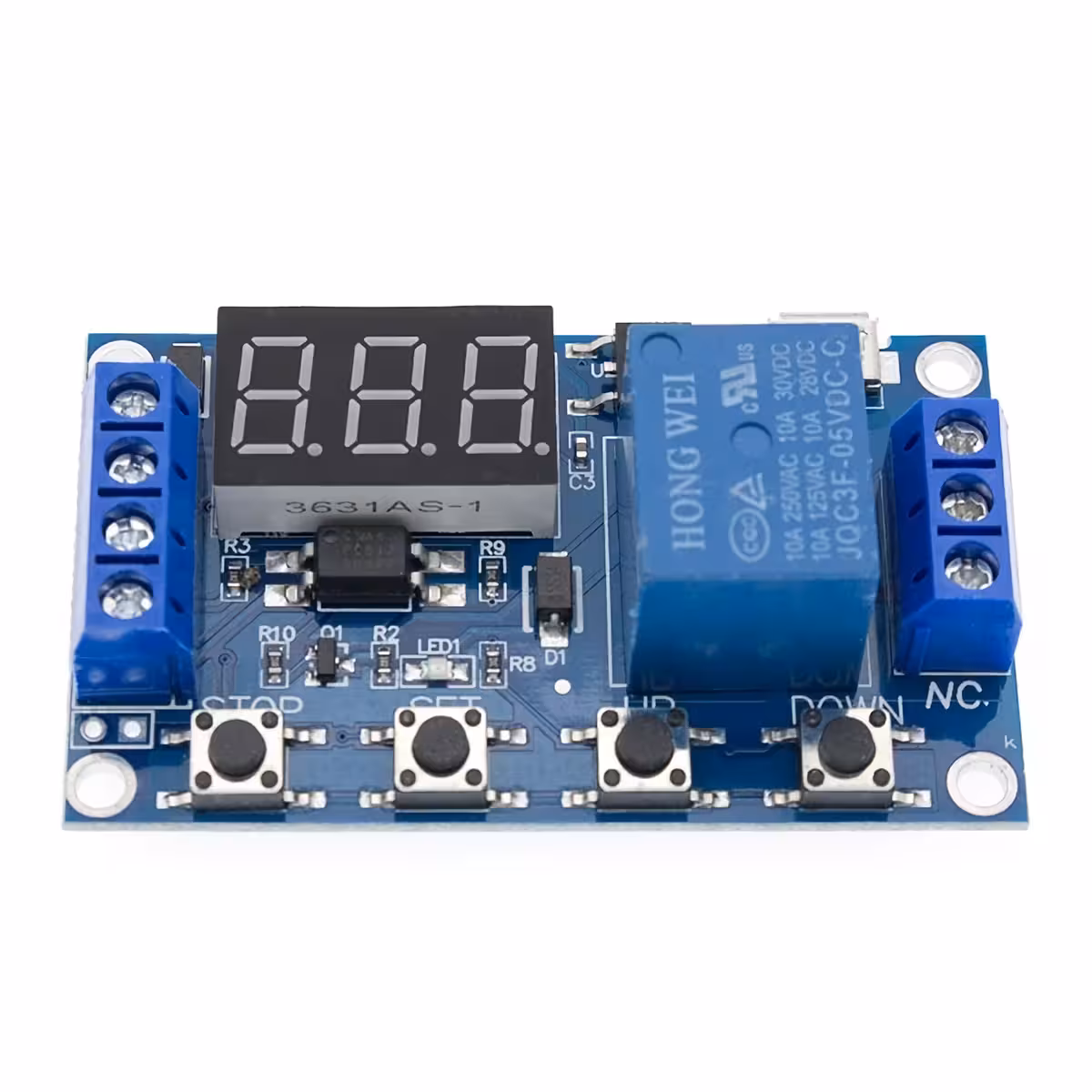

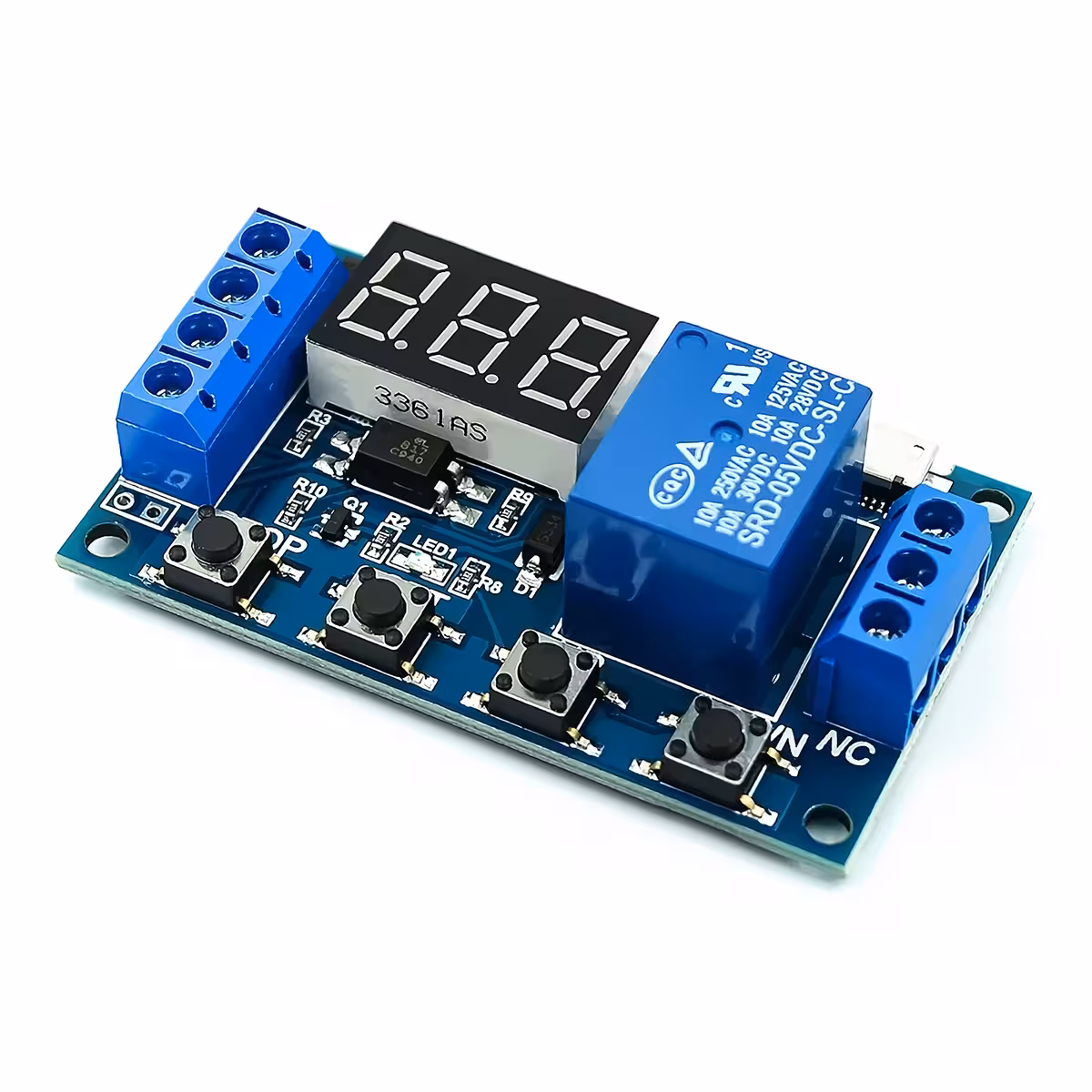

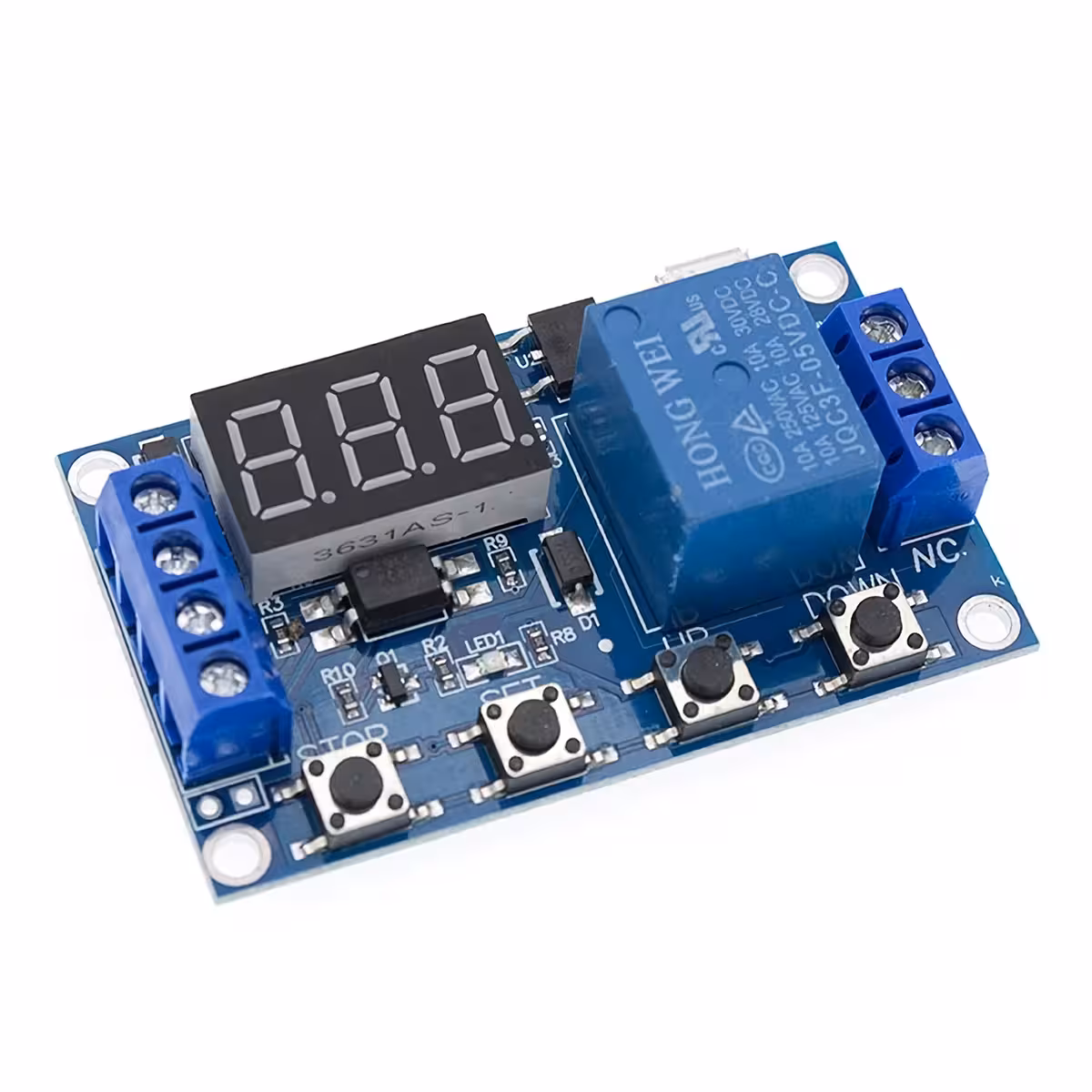

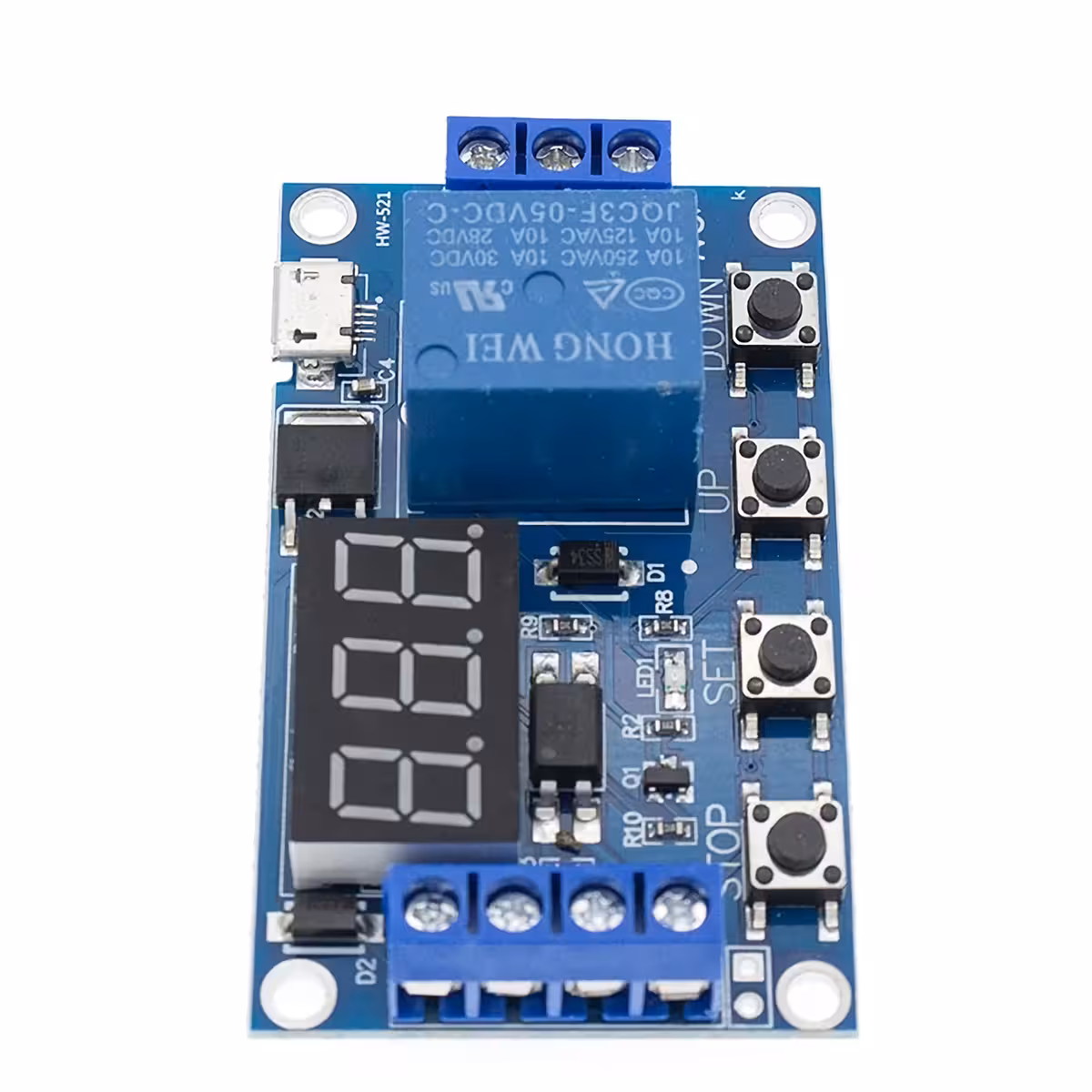

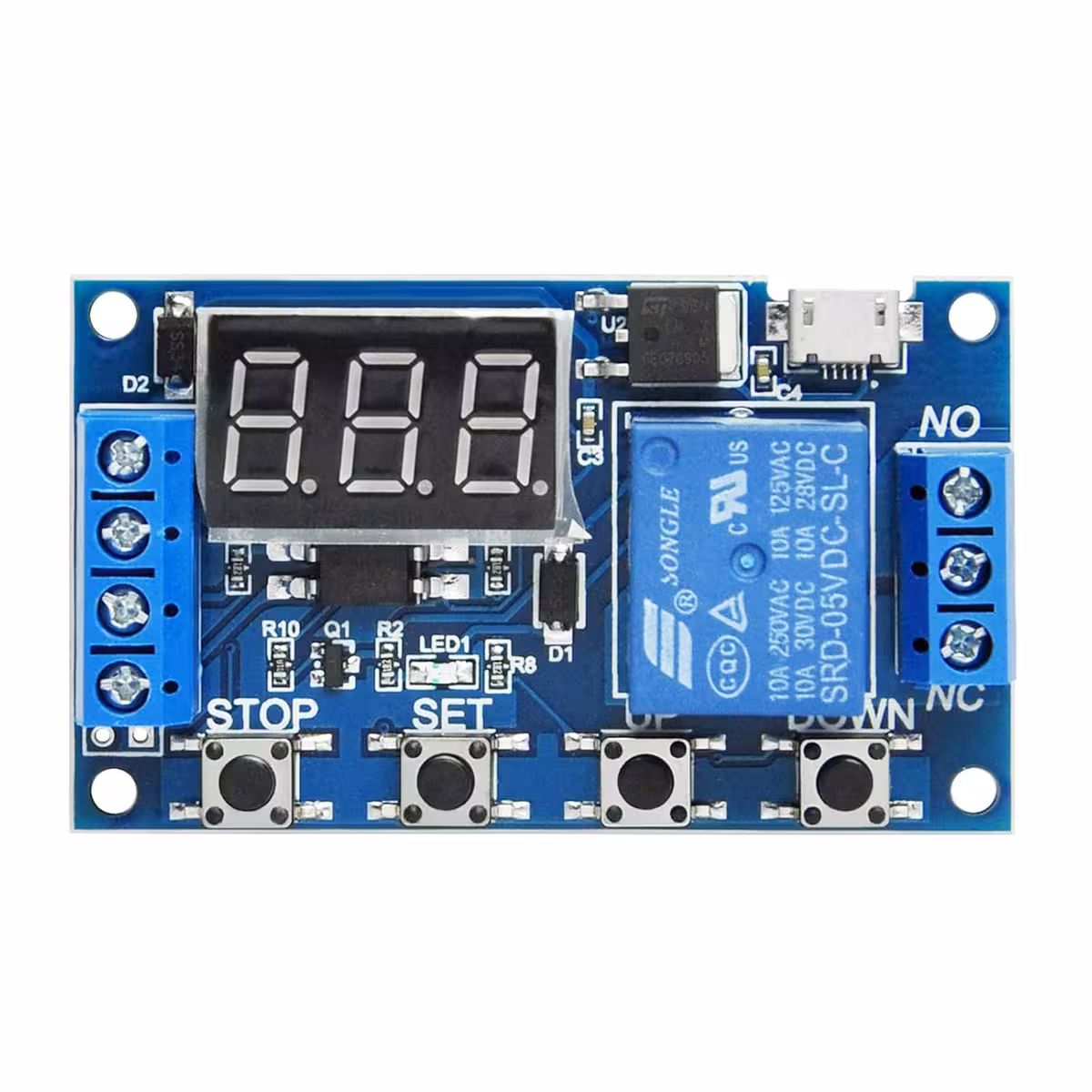

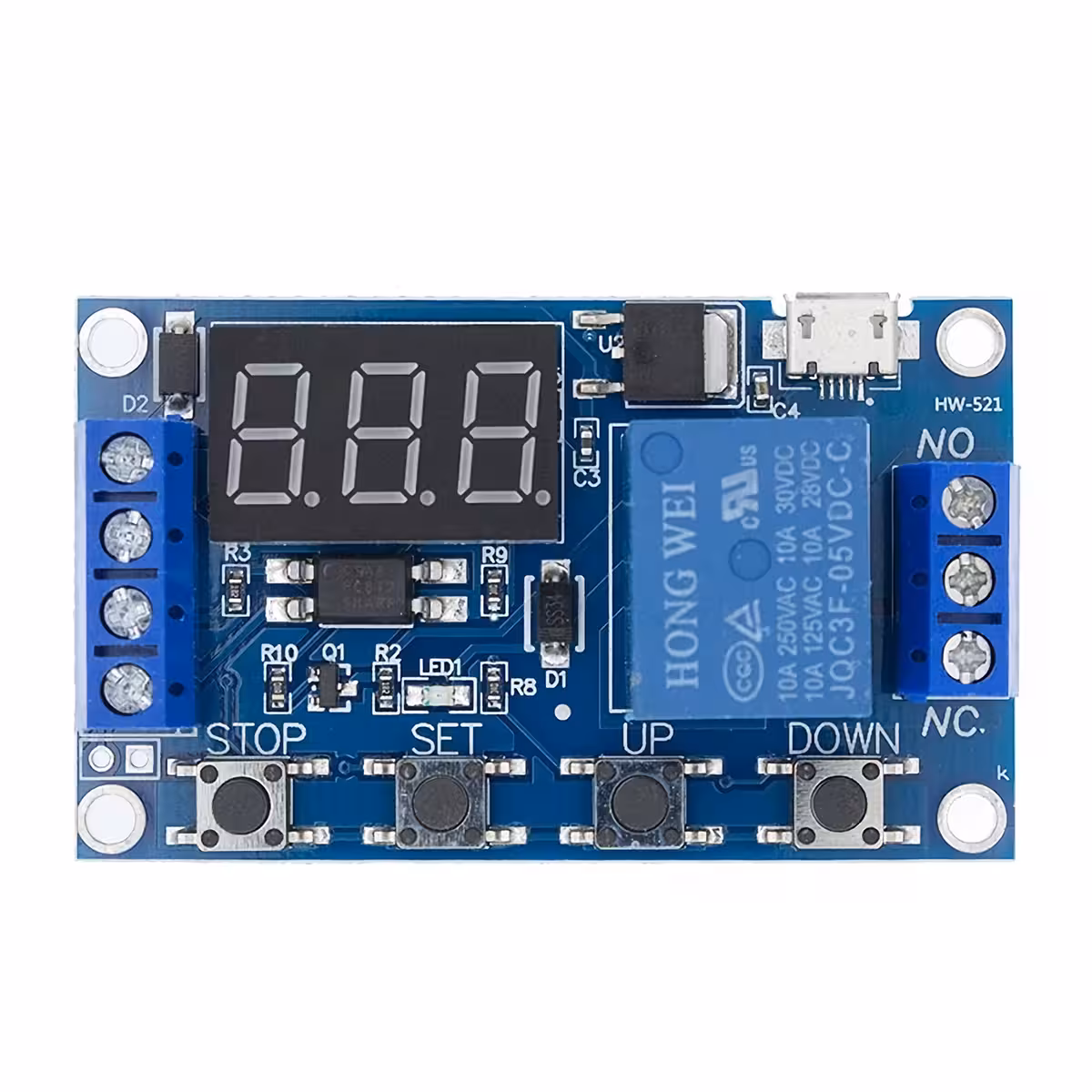

Fotogalerie
