XL6009 DC-DC Boost Converter Step-Up – 5 Module mit 4A und 94% Wirkungsgrad für anspruchsvolle Projekte
Sie haben eine 5V-Quelle und benötigen 12V? Oder möchten Sie einen LED-Streifen direkt über einen 3,7V-Akku betreiben? Genau hierfür ist der XL6009 Boost Step-Up-Konverter die ideale Lösung. Mit diesem praktischen 5er-Set sind Sie für mehrere Projekte bestens gerüstet und haben immer einen Vorrat zur Hand, ohne jedes Modul einzeln nachbestellen zu müssen.
Hinweis: Die Ausgangsspannung muss stets höher sein als die Eingangsspannung. Es handelt sich hierbei um einen Step-Up-Wandler (Boost), nicht um einen Step-Down-Wandler (Buck).
Warum dieses Set die richtige Wahl ist (Ihre Vorteile):
- Vorteilhaftes 5er-Set — Ideal für mehrere Bastelprojekte oder als Reserve, um Wartezeiten bei Nachbestellungen zu vermeiden.
- 4A Ausgangsstrom — Bietet 33% mehr Leistung als der klassische LM2577 (3A) und ist somit ideal für DC-Motoren, LED-Streifen oder zum Laden von Akkus.
- Bis zu 94% Wirkungsgrad — Minimale Energieverluste sorgen dafür, dass das Modul selbst bei mittlerer Last angenehm kühl bleibt.
- 400 kHz Schaltfrequenz — Etwa 8-mal höher als beim LM2577 (~52 kHz), was zu einer geringeren Restwelligkeit (Ripple) von ca. 50 mV und kompakteren Bauteilen führt.
- Präzise Regelung ±0,5% — Die Ausgangsspannung bleibt auch bei schwankender Last stabil.
- Geringer Leerlaufstrom von nur 18mA — Effizienter Betrieb auch in batteriebetriebenen Anwendungen, ohne den Akku unnötig zu belasten.
- Großer Temperaturbereich -40°C bis +85°C — Robust genug für den Einsatz in Industrieumgebungen, im Außenbereich oder in geschlossenen Gehäusen ohne aktive Belüftung.
Details und Leistung

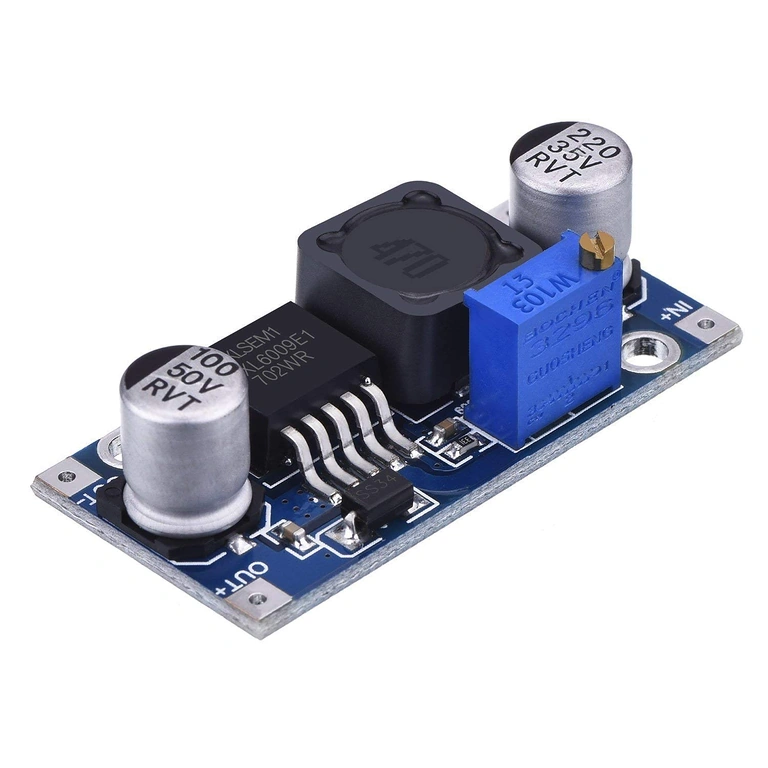

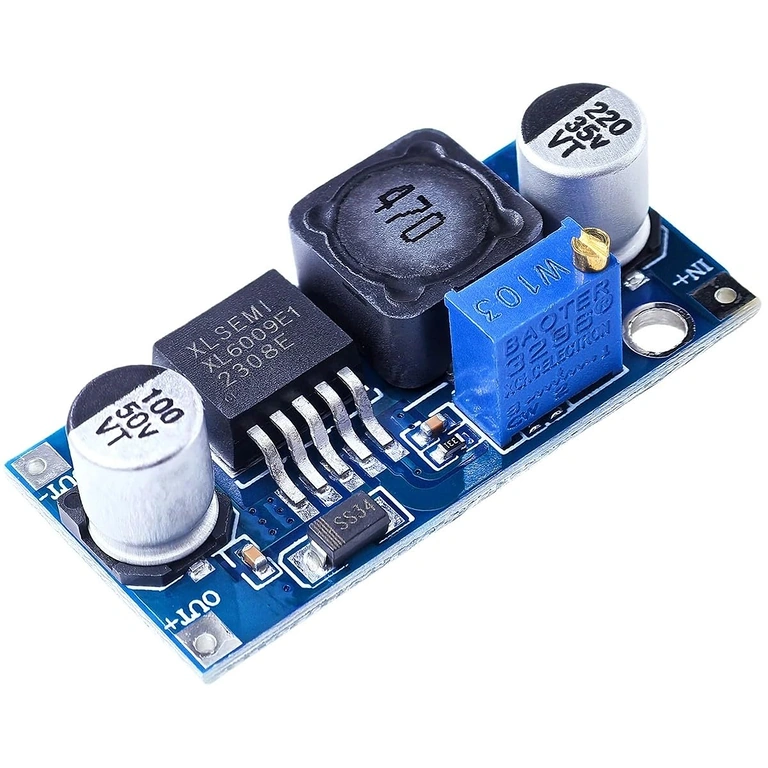

Das Herzstück des Moduls ist der XL6009-Chip, der mit einer Frequenz von 400 kHz arbeitet. Diese hohe Taktung sorgt für eine saubere Ausgangsspannung mit einer Restwelligkeit von lediglich ca. 50 mV, ohne dass eine aufwendige externe Filterung erforderlich ist. Die Einstellung erfolgt bequem über ein integriertes Mehrgang-Potentiometer – einfach mit einem Multimeter die gewünschte Spannung präzise justieren. Ein 0,1µF-Kondensator am Ausgang filtert hochfrequente Störungen zuverlässig heraus.
| Parameter | Wert / Detail |
|---|---|
| Set-Inhalt | 5 Stück |
| Eingangsspannung | 3V – 32V (empfohlen 5V – 32V) |
| Ausgangsspannung | 5V – 35V (einstellbar) |
| Max. Ausgangsstrom | 4A |
| Wirkungsgrad | bis zu 94% |
| Schaltfrequenz | 400 kHz |
| Spannungsregelung | ±0,5% |
| Lastregelung | ±0,5% |
| Restwelligkeit (Ripple) | ≈50mV (lastabhängig) |
| Leerlaufstrom | 18mA (bei 5V Eingang, 8V Ausgang) |
| Filterung | Integrierter 0,1µF Kondensator |
| Betriebstemperatur | -40°C bis +85°C |
| Wandlertyp | DC-DC Step-Up (Boost) |
Anwendungshinweise

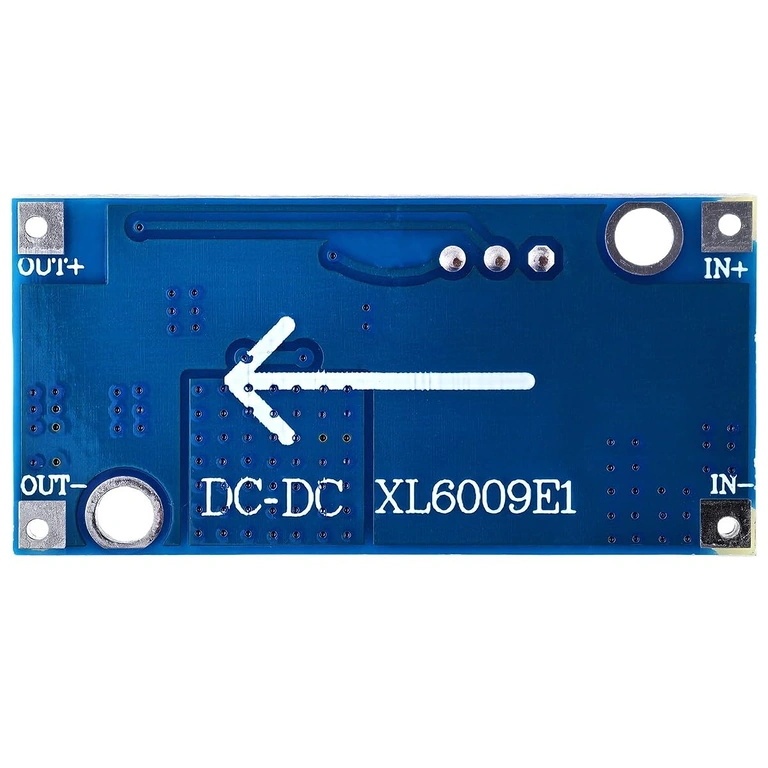

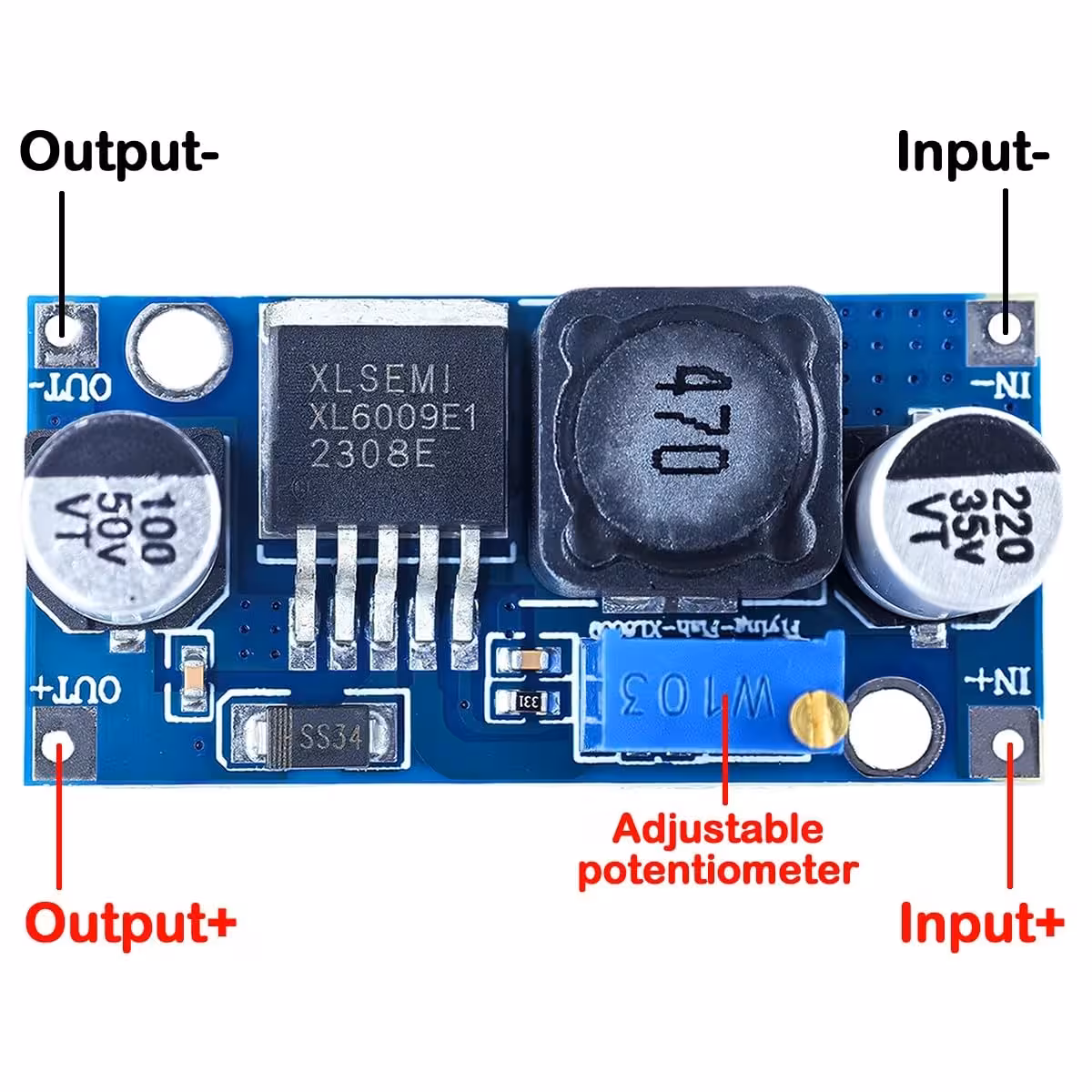

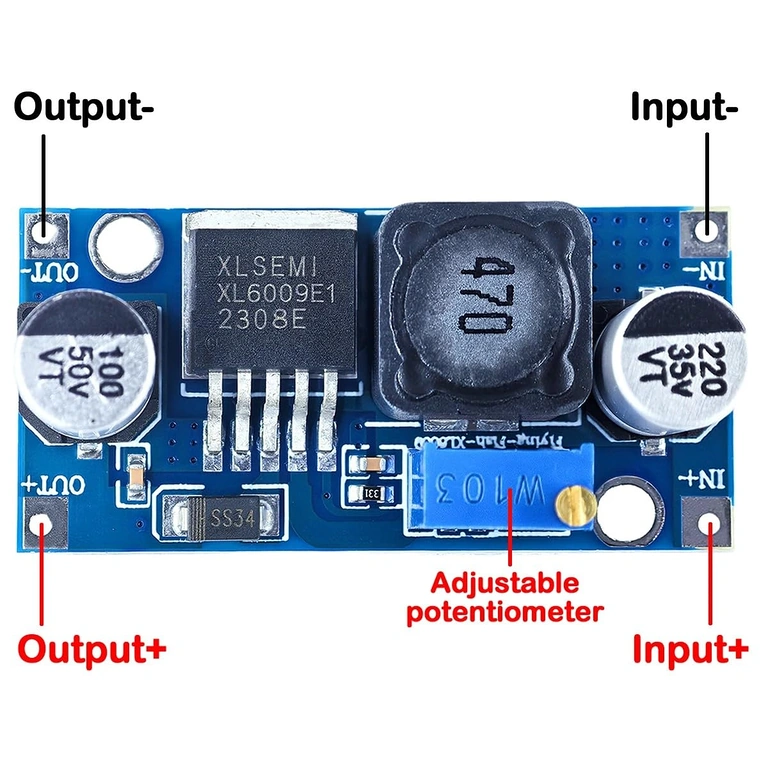

- Verbinden Sie die DC-Spannungsquelle mit den Eingangsklemmen (IN+ und IN-) des Moduls.
- Bevor Sie einen Verbraucher anschließen, drehen Sie das Mehrgang-Potentiometer vollständig gegen den Uhrzeigersinn, um mit der niedrigsten Spannung zu beginnen.
- Schließen Sie ein Multimeter an die Ausgangsklemmen (OUT+ und OUT-) an, um die Spannung in Echtzeit zu überwachen.
- Drehen Sie das Potentiometer langsam im Uhrzeigersinn, bis die gewünschte Ausgangsspannung auf dem Multimeter erreicht ist.
- Schließen Sie nun Ihren Verbraucher an und prüfen Sie die Spannungsstabilität. Justieren Sie bei Bedarf leicht nach.
- Stellen Sie sicher, dass die Ausgangsspannung mindestens 1V über der Eingangsspannung liegt, um einen einwandfreien Betrieb zu gewährleisten.
- Bei Strömen nahe 4A empfiehlt sich die Verwendung eines kleinen Kühlkörpers oder eine ausreichende Luftzirkulation.
Lieferumfang

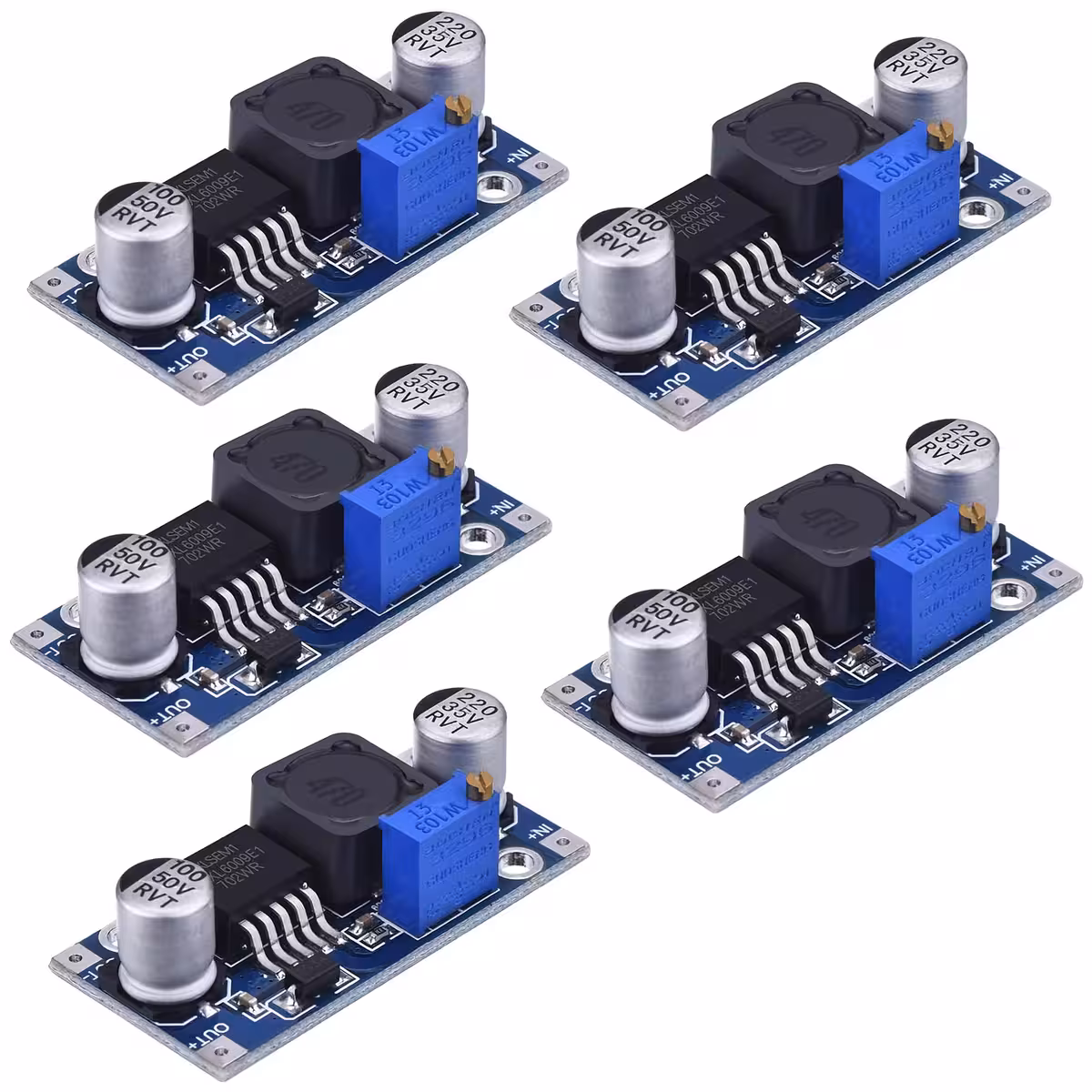

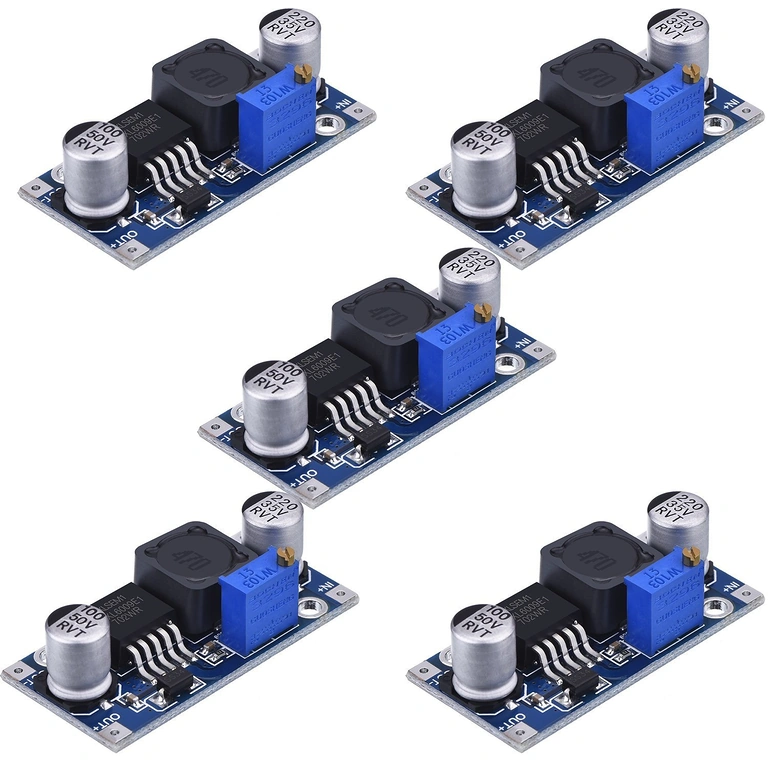

- 5 x XL6009 DC-DC Boost Converter Step-Up Modul mit einstellbarem Mehrgang-Potentiometer
Häufig gestellte Fragen
Kann das XL6009-Modul auch die Spannung senken (Step-Down)?
Nein. Das XL6009 ist ein reiner Boost-Konverter (Step-Up) – die Ausgangsspannung muss immer höher sein als die Eingangsspannung. Für eine Spannungsreduzierung benötigen Sie ein separates Buck-Modul (Step-Down).
Was ist der konkrete Unterschied zum LM2577?
Der XL6009 liefert 4A statt 3A, arbeitet mit 400 kHz statt ca. 52 kHz und erzeugt eine deutlich geringere Restwelligkeit. Das Ergebnis: Mehr Leistung, eine sauberere Spannung und ein besserer Wirkungsgrad bei nahezu identischen Abmessungen.
Kann ich damit LED-Streifen oder DC-Motoren betreiben?
Ja, absolut. Es eignet sich hervorragend für LED-Streifen, kleine DC-Motoren, das Laden von Li-Ion-Akkus oder die Stromversorgung von Entwicklungsboards (Arduino, ESP32, Raspberry Pi etc.), sofern die Gesamtleistung 4A am Ausgang nicht überschreitet.
Ist eine zusätzliche Kühlung erforderlich?
Bei Lasten unter 2A arbeitet das Modul ohne Kühlkörper. Wenn Sie sich dem Limit von 4A nähern, sollten Sie einen kleinen Kühlkörper auf dem IC anbringen oder für eine gute Belüftung sorgen.
Bleibt die Ausgangsspannung bei Lastwechseln stabil?
Ja. Die Lastregelung von ±0,5% sorgt dafür, dass die Ausgangsspannung auch bei plötzlichen Stromschwankungen stabil bleibt – ein wichtiger Faktor für empfindliche Schaltungen oder Mikrocontroller.
